Téma: Promítnutí pozic na kužel.plochu - MůjSolidworks.cz

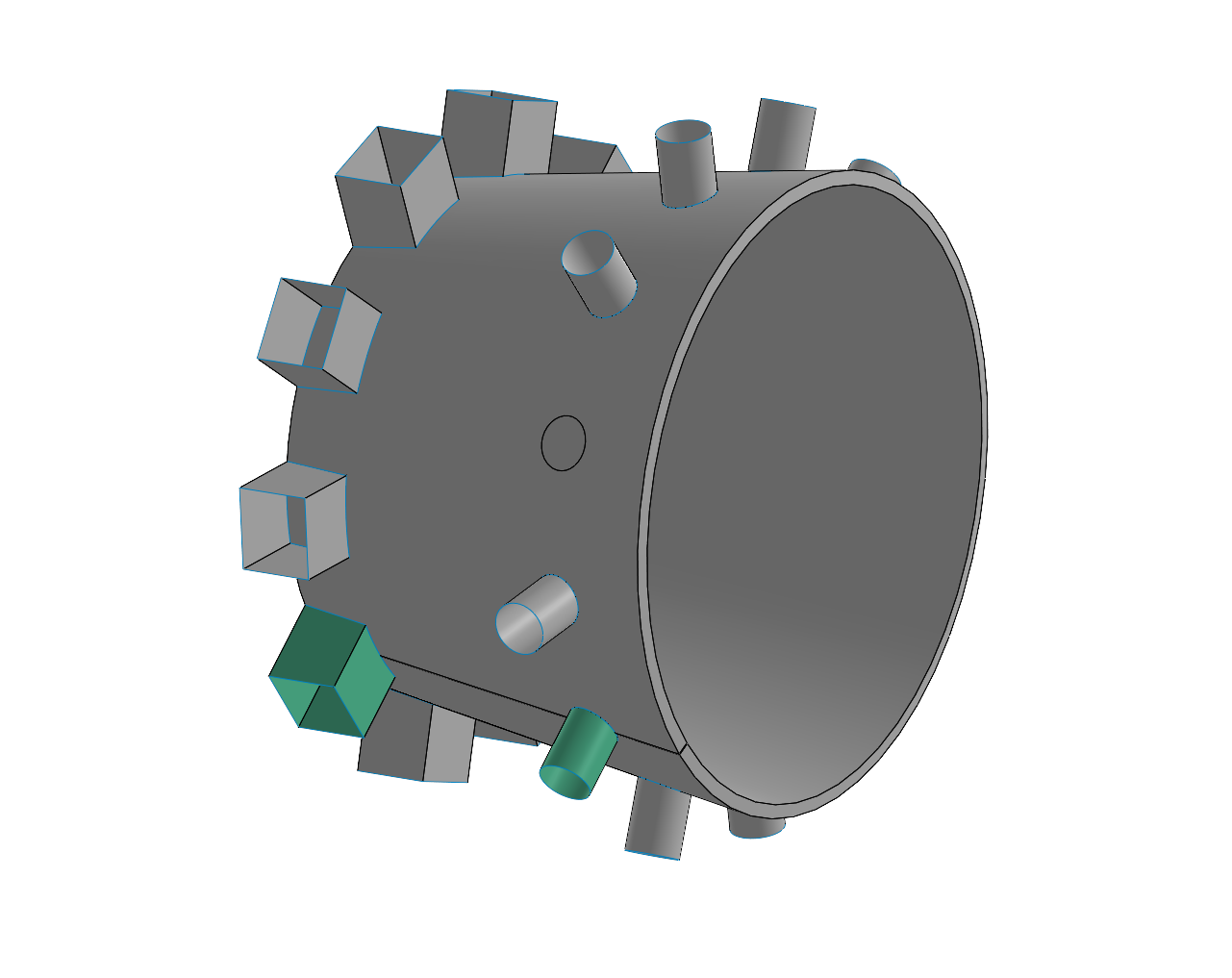

Ahoj. začínám s plechovými díly a potřeboval bych poradit. Nakresil jsem si kuželový plechový díl, na jehož plochu bych potřeboval vyznačit několik pozic ostatních dílů, které se budou na tuto kuželovou plochu později lepit. Nevím zda to vše dělám dobře, pozice si vyznačím pomocí plošných těles a rozdělovací křivky – průsečík. Zde jsem narazil na první problém…. Kruhové díly mi rozdělovací křivka promítne. Čtvercové (obdélníkové) díly už ne…. Zároveň plech. díl po promítnutí kruhových částí již nejde rozvinout. Hádám, že problém je v rozdělení  nastřižené hrany kužele?

1. Chápu to tedy dobře, že u plechového dílu nesmím nijak porušit jeho hrany, aby mohl být rozvinut?
2. A zároveň se ptám je nějaká jiná možnost jak narýsovat tyto pozice ve složeném tvaru plechového dílů bez použití rozdělovací křivky?

Díky za jakoukoliv radu.

ahoj, vadí tomu rozdělení přes hrany konců plechu. pak jsem rozdělil do dvou prvků rozdělovací křivky zvlášť na kruhová a čtvercová plošná těla a prošlo to

Ok, takže neporušovat hrany plechového dílů.

Mě zkrátka ale nepustí rozdělovací křivka čtvercových ploch, cokoliv má ostré hrany mi nejde promítnout/rozdělit plochu. Napíše mi to chybovou hlášku.. něco vy smyslu, že neprotíná plochu a nemůže ji proto rozdělit. Až když hrany čtverce zaoblím nějakým R, tak mě to pustí. Nemůže to být nějaká chyba Solidworksu 22 s.p.5? Jaký rok prosím používáš?

Zkoušel jsem čtverce i prodloužit skrz na skrz, stejně nepomohlo..

tak problém bude ve verzi. v 2024 – 2026 mi to prošlo jako samostatný prvek Rozdělovací křivky

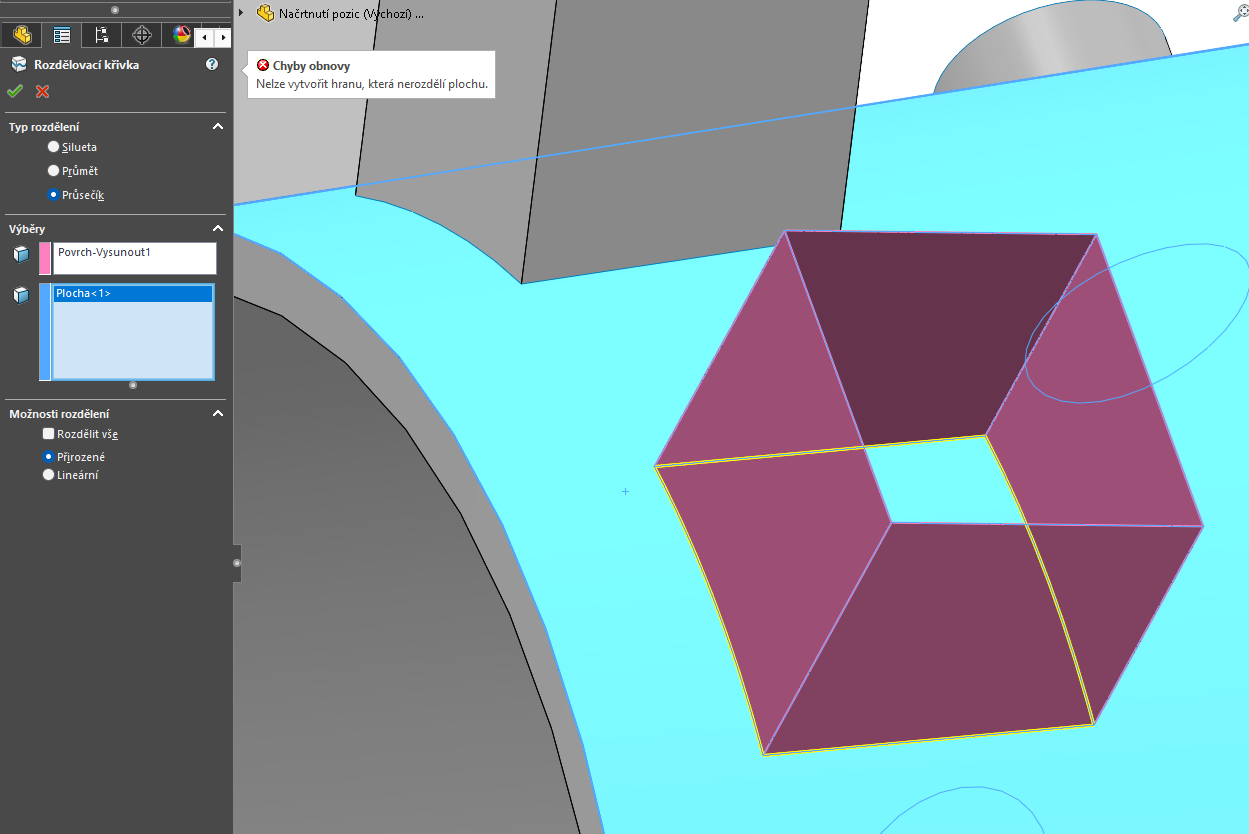

Dělá to opravdu problémy, zde přidávám chybovou hlášku. Nakonec mi pomohlo uzavřít plošné tělo rovinou plochou a odsazenou rotační plochou a následně sešitím ploch vytvořit objem. Pak už dělící křivka zafungovla. Ale není to 100% řešení u jiného dílu mi ani to nezafungovalo… Jsou samozřejmě i jiné způsoby, ale značně zdlouhavé. Příjde mi, že je potřeba Solidworks dost často nějak obcházet..

No každopádně díky za odpovědi.

našel jsem to jako reportovaný problém, právě ve verzích SWx 2022 a 2023, ovšem stále jako otevřený požadavek na opravu

Mohl bych tě požádat o odkaz na report?

BR10000353637: Cannot create edge which does not split a face error while using Split Line Intersection

https://support.3ds.com/knowledge-base/?q=docid:BR10000353637
