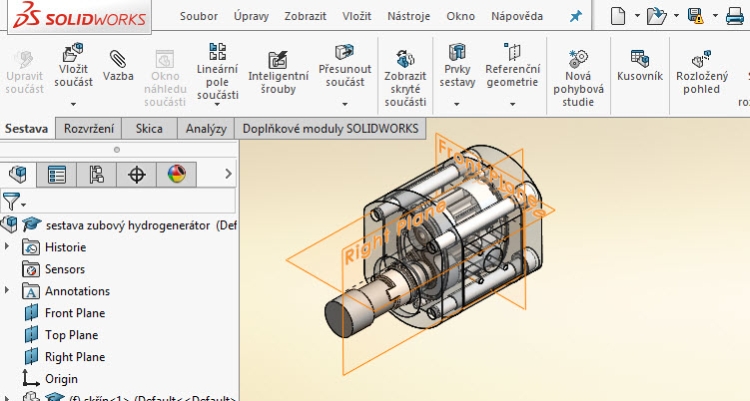

Jednou z mnoha nových funkcí v SOLIDWORKSu 2016 je možnost zobrazit nebo skrýt primární roviny najednou – v grafické ploše. Poradíme vám, jak na to.

Primární roviny (Přední, Horní a Pravá) se zobrazí při první tvorbě skici v modelu. Máte-li vybranou rovinu skici, jsou roviny skryty, pokud některou z nich nevyberte ve FeatureManageru. Nová funkce umožňuje zobrazit všechny tři primární roviny najednou.

Postup pro zobrazení nebo skrytí primárních roviny

1. Aktivujte možnost Zobrazit roviny jedním z následujících způsobů:

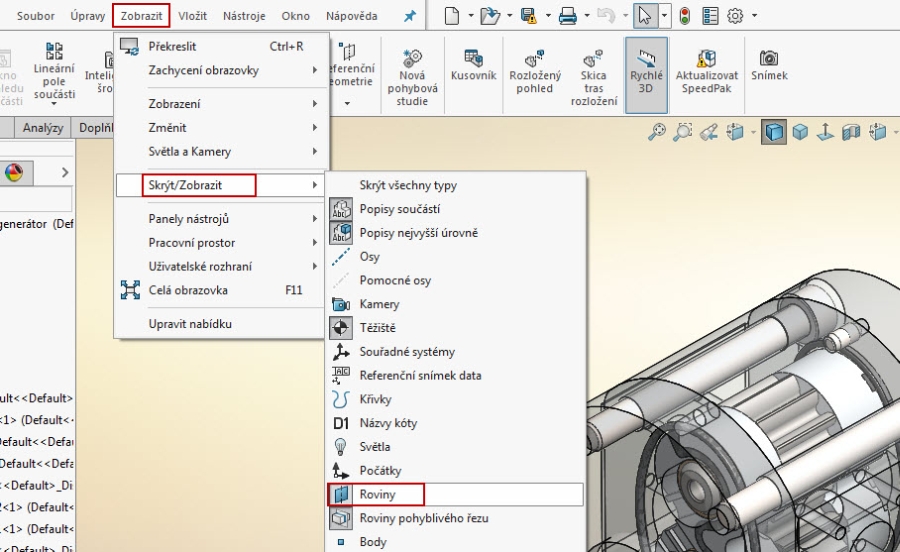

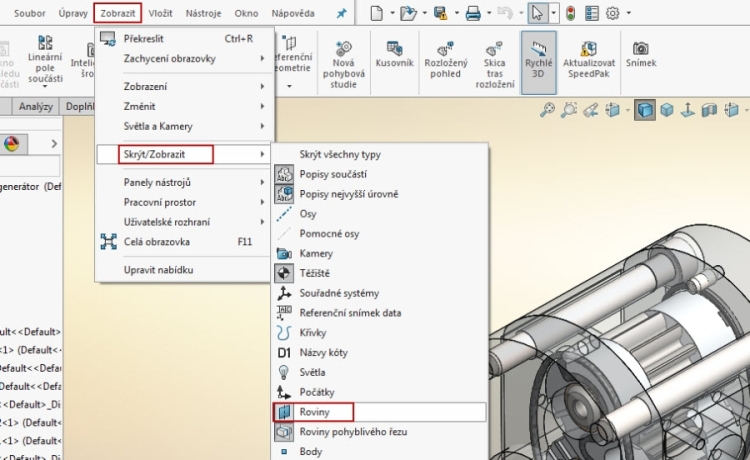

V záložce Zobrazit > Skrýt/Zobrazit vyberte možnost Roviny.

1-SolidWorks-2016-MujSolidWorks-novinky-co-je-noveho

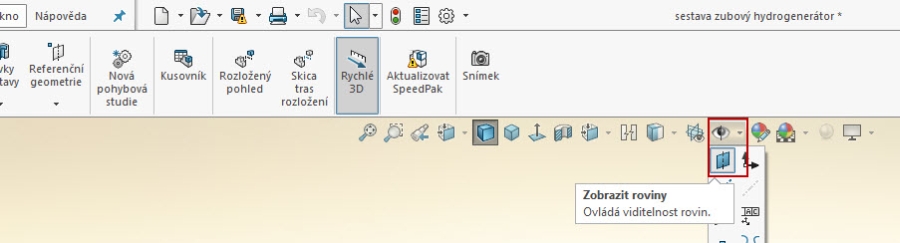

Na panelu nástrojů Průhledné zobrazení klikněte na možnost Skrýt/Zobrazit a aktivujte funkci Zobrazit roviny.

2-SolidWorks-2016-MujSolidWorks-novinky-co-je-noveho

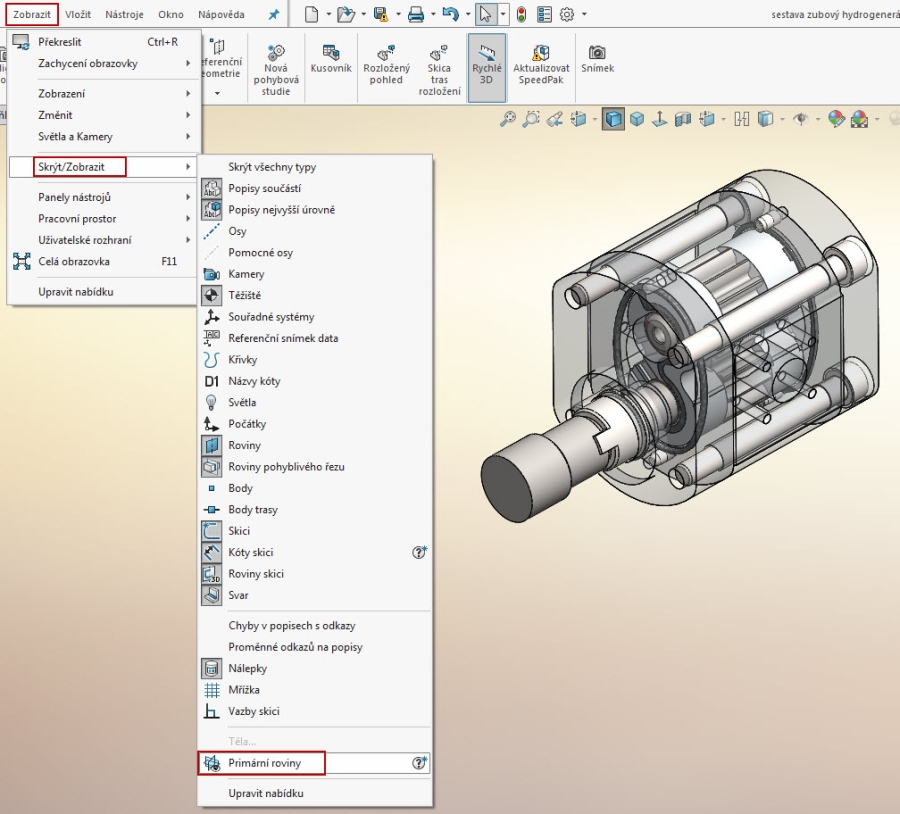

2. V záložce Zobrazit > Skrýt/Zobrazit vyberte možnost Primární roviny.

3-SolidWorks-2016-MujSolidWorks-novinky-co-je-noveho

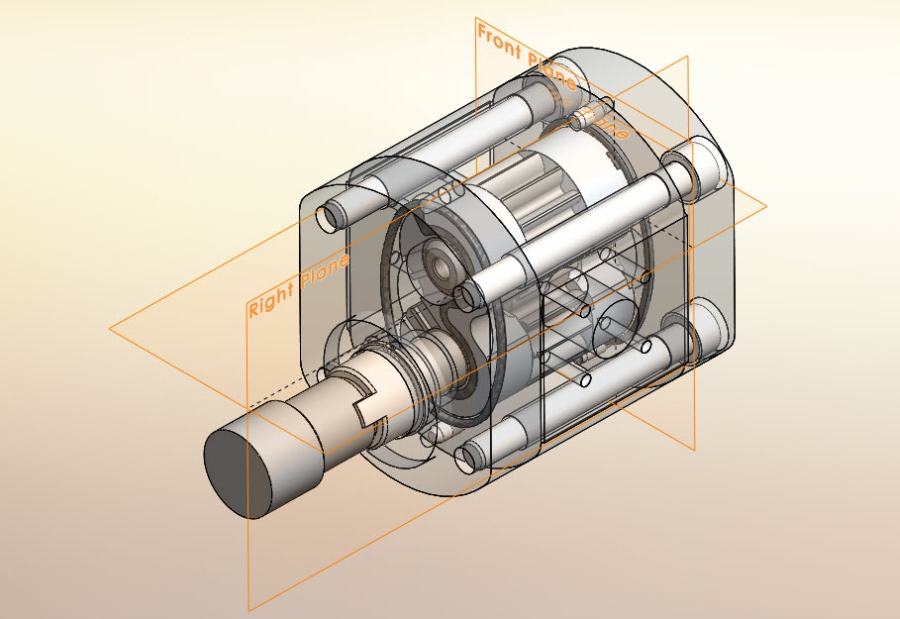

Na modelu se zobrazí všechny tři roviny najednou.

4-SolidWorks-2016-MujSolidWorks-novinky-co-je-noveho
