Jak používat globální proměnné a rovnice

    / 13. 6. 2016

23-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Při navrhování dílů mohou být hodnoty entit a prvků odvozeny z velikosti těch již existujících. Využívají se přitom globální proměnné a rovnice. V návodu si ukážeme příklad s modelem kvádru.

Podívejme se na postup přidání globální proměnné a rovnice u kvádru, kde jsou:

  • šířka = 100 mm (globální proměnná),
  • hloubka = šířka / 2 = 50 mm (rovnice),
  • výška = šířka / 4 = 25 mm (rovnice).

22-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Založte náčrt v Horní rovině a nakreslete obdélník se středem v počátku. Zakótujte šířku obdélníku, upravte hodnotu na 100 mm a ponechejte otevřené dialogové okno Upravit.

2-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Přepište hodnotu kótu rovnítkem (=).

3-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Za rovnítko napište text v uvozovkách “sirka”. Klikněte na symbol Vytvořit globální proměnnou

4-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

… a potvrďte vytvoření nové globální proměnné.

5-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

U hodnoty kóty se zobrazil symbol Σ (epsilon).

6-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Ve stromu FeatureManager se ve složce Rovnice vytvořila nová globální proměnná “sirka”.

7-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

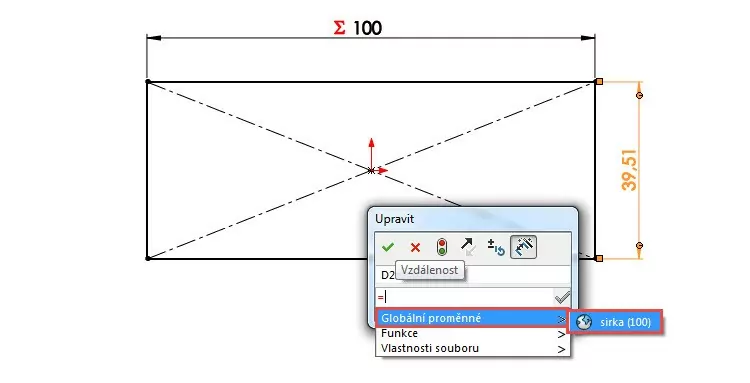

Umístěte svislou kótu, místo hodnoty napište rovnítko a z roletové nabídky vyberte globální proměnnou “sirka”.

8-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Pokračujte v zápisu rovnice, aby odpovídala zadání: =“sirka”/2. Potvrďte klávesou Enter.

9-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

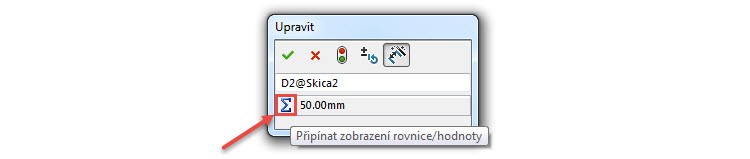

Tip: Chcete-li zobrazit výslednou hodnotu, klikněte na tlačítko Přepínat zobrazení rovnice/hodnoty.

18-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Globální proměnnou využijeme i pro novou rovnici při vysunutí profilu obdélníku (výška kvádru). Vyberte ze záložky Prvky příkaz Přidání vysunutím. Do pole Hloubka napište rovnítko a z nabídky vyberte globální proměnnou “sirka”.

11-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Pokračujte v zápisu rovnice, aby odpovídala zadání =“sirka”/4 a potvrďte klávesou Enter. Výslednou hodnotu můžete zobrazit kliknutím na tlačítko Přepínat zobrazení rovnice/hodnoty. Dokončete příkaz Přidání vysunutím.

12-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Model vytvořený pomocí globální proměnné a rovnic.

13-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Chcete-li spravovat globální proměnné a rovnice, klikněte pravým tlačítkem na vytvořenou globální proměnnou “sirka” ve složce Rovnice a z plovoucí nabídky vyberte Spravovat rovnice.

14-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Tip: Příkaz rovnice naleznete i v nabídce Nástroje → Rovnice.

V dialogovém okně Rovnice, globální proměnné a kóty můžete spravovat parametry podle uvažované změny návrhu. Globální proměnné i rovnice můžete podle potřeby přidávat a editovat.

15-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

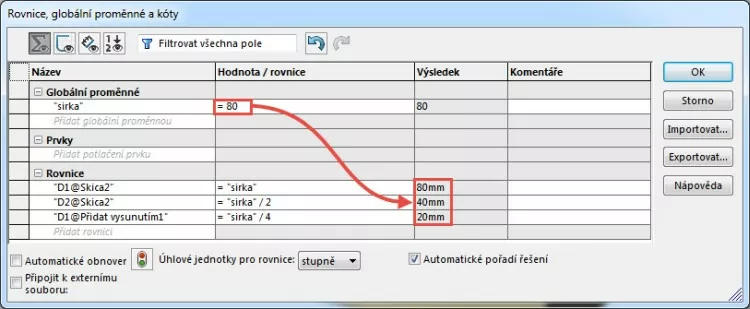

Změníte-li hodnotu globální proměnné (nebo rovnice), automaticky se provede výpočet a úprava kót entit a prvků.

16-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

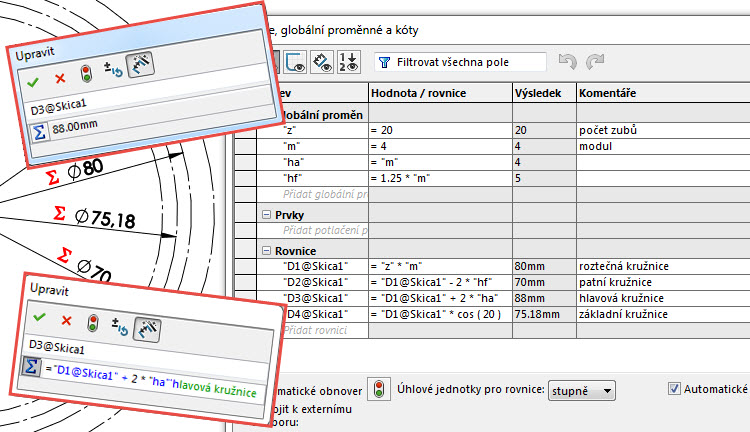

Nastavením globálních proměnných a rovnic můžete efektivně navrhovat například ozubená kola.

19-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial

Změníte-li například hodnotu modulu, změny se automaticky projeví v náčrtu.

20-SolidWorks-rovince-globalni-promenne-navod-tipy-triky-postup-tutorial
