Jak přepínat viditelnost těl v sestavách

    / 8. 6. 2016

6-SolidWorks-2016-tipy-triky-novinky-sestava-nahled

Pracujete se sestavami a chcete si při jejich úpravách usnadnit práci? Poradíme vám, jak efektivně přepínat viditelnost těl klávesovými zkratkami.

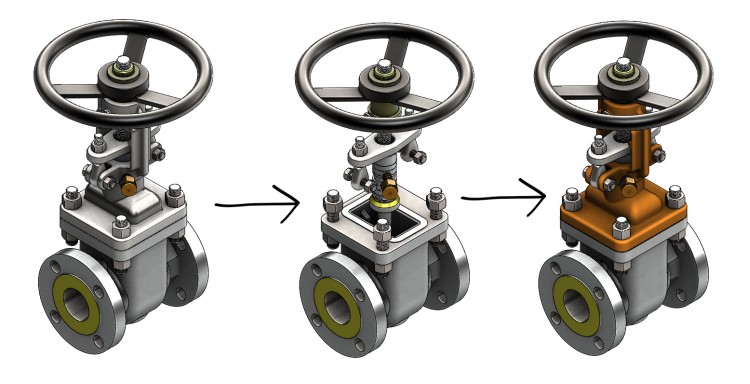

Viditelnost objemových a povrchových těl můžete přepnout tak, že přesunete na díl v grafické ploše kurzor. Stisknutím klávesy Tab jej skryjete (uprostřed), pro zobrazení platí stejný postup a klávesová zkratka Shift + Tab (vpravo).

5-SolidWorks-2016-tipy-triky-novinky-sestava

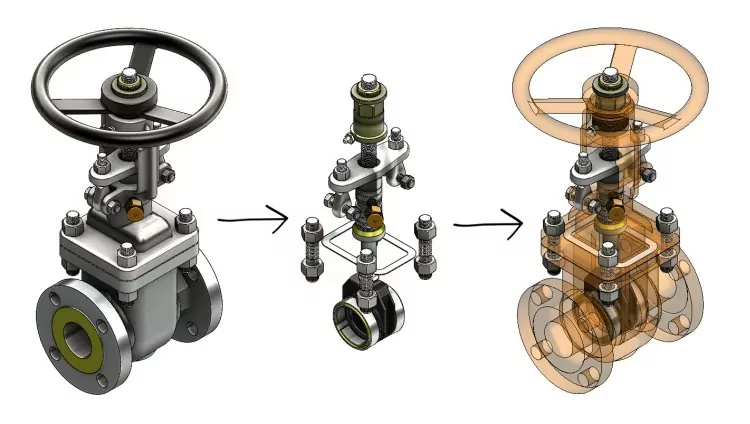

Máte-li skryto jedno nebo více tel (uprostřed), přesuňte kurzor do grafické plochy a podržte kombinaci kláves Ctrl + Shift + Tab. Skrytá těla se dočasně zobrazí jako průsvitná a kliknutím změníte jejich zobrazení (vpravo).

6-SolidWorks-2016-tipy-triky-novinky-sestava

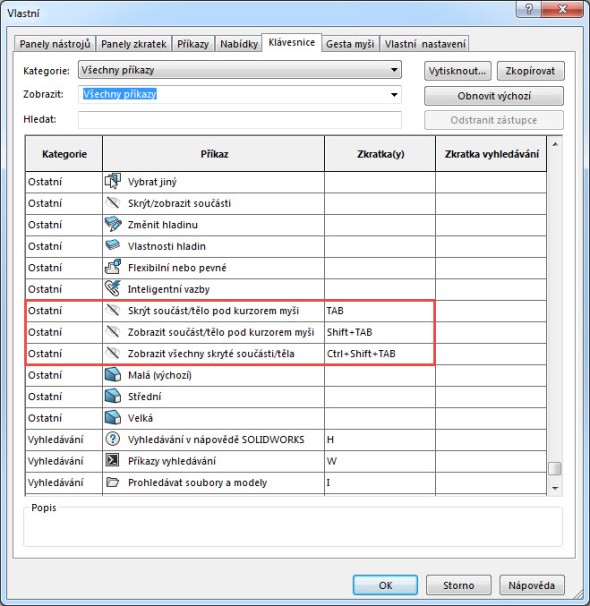

Tip: Jestliže vám kombinace klávesových zkratek nevyhovuje, můžete si ji upravit v systémovém nastavení – Možnosti → Vlastní úpravy v okně Vlastní → Klávesnice.

7-SolidWorks-2016-tipy-triky-novinky-sestava-nahled
