Jak táhnout profil po křivce oběma směry

    / 30. 11. 2015

7-pridani-tazenim-po-krivce-SolidWorks-2016

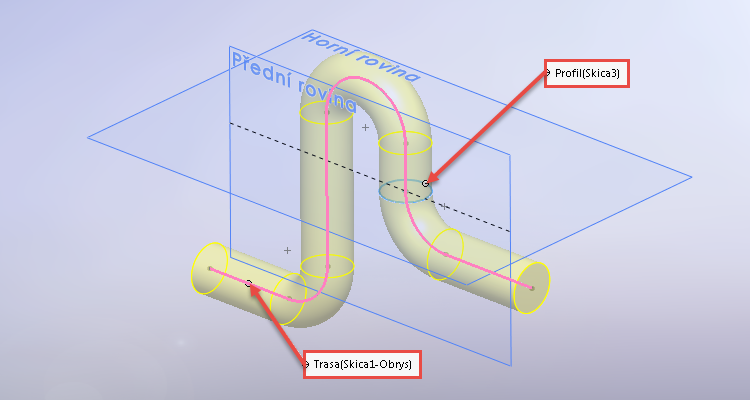

Nové pokročilé nastavení příkazu Přidání tažením po křivce v SOLIDWORKSu 2016 je velmi užitečné, potřebujete-li vytáhnout profil oběma směry. Jak na to?

Existují případy, kdy je výhodnější kreslit profil skici určený k tažení po křivce v jedné z konstrukčních rovin. Pokud však leží profil mimo koncové body křivky (trasy), funkce Přidání tažením po křivce v SOLIDWORKSu 2015 a starších verzích neumožňovala pokročilou volbu nastavení směrů tažení. Profil bylo nutné nakreslit do jednoho z koncových bodů křivky – a to v nově vytvořené referenční geometrii.

Pokročilé nastavení v SOLIDWORKSu 2016 již obsahuje tři možnosti tažení profilu po křivce: Směr č. 1, Obousměrný a Směr č. 2. Všechny volby nastavení si předvedeme na jednoduchém příkladu, kde křivka (trasa) leží v Přední rovině a kružnici (profil k tažení) je vhodné nakreslit do roviny Horní.

1-pridani-tazenim-po-krivce-SolidWorks-2016

Do Horní roviny jsme nakreslili kružnici o průměru 25 mm. Její střed leží v počátku souřadného systému.

2-pridani-tazenim-po-krivce-SolidWorks-2016

Ukončíme-li skicu, můžeme aktivovat prvek Přidání tažením po křivce, který naleznete v záložce Prvky.

3-pridani-tazenim-po-krivce-SolidWorks-2016

Prvním krokem je výběr profilu, poté následuje označení trasy. Po výběru se automaticky aktivuje první volba, Směr č. 1.

4-pridani-tazenim-po-krivce-SolidWorks-2016

Druhá volba slouží pro tažení oběma směry.

5-pridani-tazenim-po-krivce-SolidWorks-2016

Poslední možnost – Směr č. 2 – umožňuje opačný směr tažení.

6-pridani-tazenim-po-krivce-SolidWorks-2016
