Jak v sestavě vybrat povrch transparentní součásti

    / 27. 7. 2016

4-MujSolidWorks-vyber-transparentni-pruhledne-plochy-povrchu-navod-postup-tutorial

Při práci v sestavách vám mohou pomoci různé stavy zobrazení součástí. Změníte-li zobrazení součásti na transparentní a s odstupem času chcete vybrat její povrch, můžete se setkat s obtížemi. Poradíme vám proto, jak snadno lze vybrat průhledný povrch v sestavě.

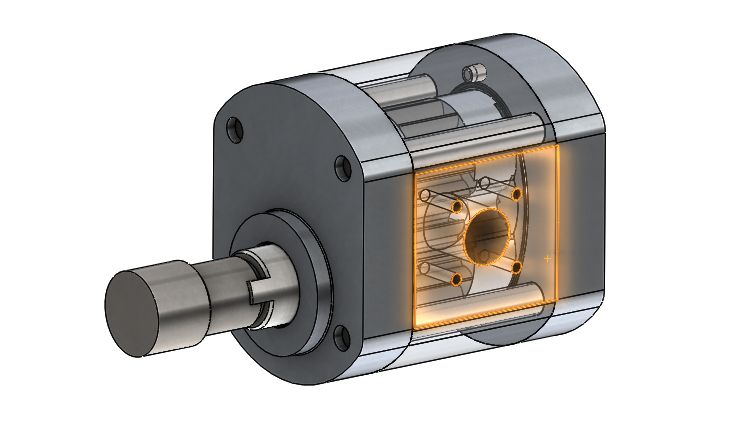

Na modelu zubového hydrogenerátoru si předvedeme, jak vybrat transparentní povrch skříně. Pokud se za skříní nenachází žádná součást (vycházíme z orientace a úhlu pohledu), provedete výběr povrchu skříně.

1-MujSolidWorks-vyber-transparentni-pruhledne-plochy-povrchu-navod-postup-tutorial

Pokud se za skříní nachází některá ze součásti sestavy, vyberete povrch součásti ležící za ní.

2-MujSolidWorks-vyber-transparentni-pruhledne-plochy-povrchu-navod-postup-tutorial

Pro výběr povrchu skříně (transparentní součásti), za níž leží další součást sestavy, musíte podržet klávesu Shift.

3-MujSolidWorks-vyber-transparentni-pruhledne-plochy-povrchu-navod-postup-tutorial

Výběr transparentních ploch s klávesou Shift využijete i při práci s vícetělovými díly.
