Jak vytvořit referenční bod v těžišti vybrané plochy

    / 30. 10. 2015

5-stred-plochy-navod-SolidWorks-jak-najit

Potřebujete-li nalézt těžiště rovinné nebo nerovinné plochy, využijte v SOLIDWORKSu nástroje Referenční geometrie. Do těžiště plochy můžete snadno vložit referenční bod.

Postup vytvoření referenčního bodu v těžišti vybrané plochy si ukážeme na jednoduchém modelu s nepravidelným tvarem.

1-stred-plochy-navod-SolidWorks-jak-najit

Vyberte příkaz Bod ze záložky Prvky > Referenční geometrie.

2-stred-plochy-navod-SolidWorks-jak-najit

Označte plochu, na kterou chcete do těžiště (středu) vložit bod. Po výběru plochy se parametr Střed plochy aktivuje automaticky. Těžiště plochy a budoucí poloha referenčního bodu se znázorní fialovou tečkou.

3-stred-plochy-navod-SolidWorks-jak-najit

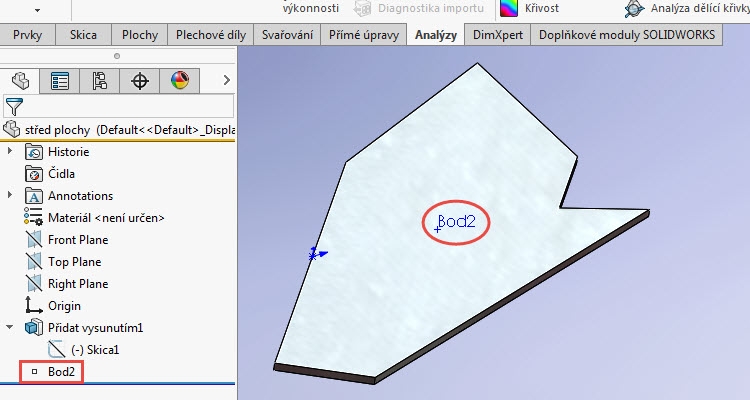

Po dokončení příkazu se ve středu plochy zobrazí bod, který je součástí FeatureManageru.

4-stred-plochy-navod-SolidWorks-jak-najit

Referenční bod znázorňující těžiště plochy lze přidat i na nerovinný povrch.
