Jak zkopírovat povrch objemového nebo plošného modelu

    / 13. 6. 2018

Objemové tělo se zkopírovaným povrchem

Potřebujete zkopírovat plochu pro další úpravy objemového nebo povrchového modelu a nevíte jak na to? V SOLIDWORKSu je tato funkce poněkud skrytá. Podívejte se na tento tip, kde funkci najít a jak ji použít.

V SOLIDWORKSu lze navrhovat modely v rozmezí objemových a povrchových těl. Na našem portálu jsme již publikovali mnoho návodů jak pro objemové tak i plošné modelování. Ve strojírenské praxi se můžete velmi často setkat s tím, že potřebujete jednoduše zkopírovat plochu a použít ji pro další konstrukční práce, ať už třeba odsazení, prodloužení nebo ořezání.

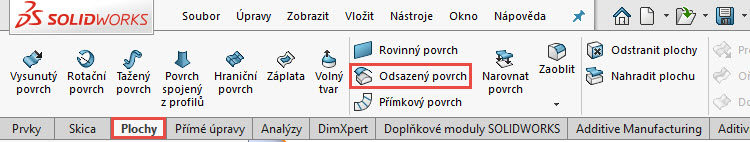

Funkce kopírování ploch se skrývá v příkazu Odsazený povrch mezi dalšími příkazy v záložce Plochy.

1-odsazeny-povrch-SolidWorks-tipy-a-triky-plochy-kopirovani-ploch

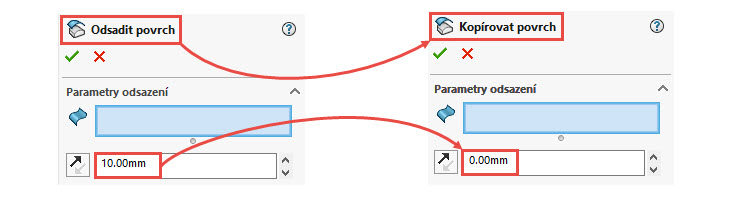

Pokud vás zarazil název funkce, nemějte obavy. Nastavíte-li odsazení s nulovou vzdáleností → 0 mm, automaticky se změní název PropertyManageruKopírovat povrch a tím po dokončení příkazu ke kopii vybrané plochy nebo skupiny ploch.

2-odsazeny-povrch-SolidWorks-tipy-a-triky-plochy-kopirovani-ploch

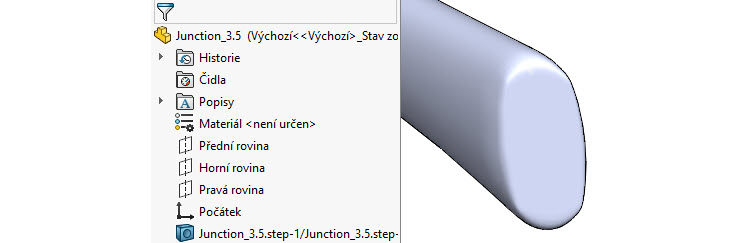

Objemové tělo bez kopie povrchu

Objemové tělo bez kopie povrchu

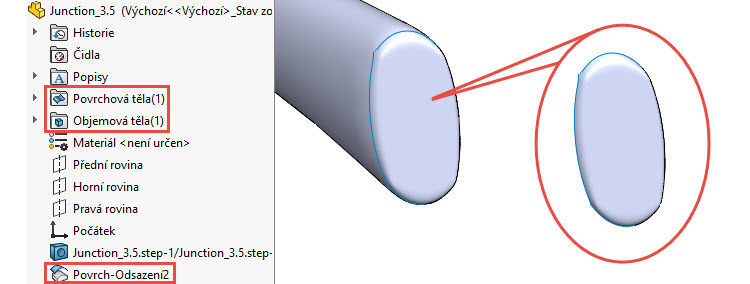

Objemové tělo se zkopírovaným povrchem

Objemové tělo se zkopírovaným povrchem

Tip: Pokud vás zajímá další vhodný způsob okopírování ploch objemového těla, pak se podívejte do našeho článku.
