Klasické zobrazení

Jak zobrazit nebo skrýt popis závitu

    / 6. 1. 2016

6-zobrazeni-zavitu-solidworks-kosmeticky-zavit

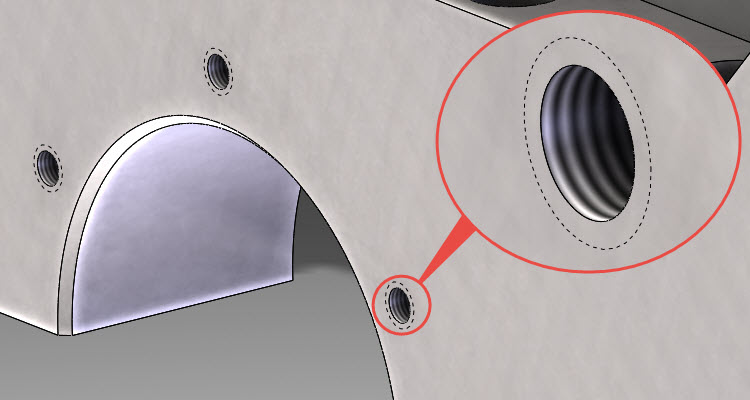

Závity se na modelech zobrazují jako kosmetické, stínované kosmetické nebo jejich kombinací. V tomto tipu vám prozradíme, jak zobrazit nebo skrýt popisy závitů.

Jak možná víte, většina modelů v digitální podobě neobsahuje fyzický závit. Závit se zobrazuje jako popis, který je provázaný s výkresem – a tato informace je důležitá pro jeho správnou výrobu. Použijete-li pro zobrazení závitu na modelu Kosmetický závit nebo Stínovaný kosmetický závit, při větším počtu může být jejich zobrazení nepřehledné. Předejít tomu lze jejich skrytím.

Tip: Jak skrýt nebo zobrazit popisy kosmetického závitu

Příkazy pro zobrazení nebo skrytí popisu závitu se nacházejí v okně Možnosti > Vlastnosti dokumentu > Detailování.

4-zobrazeni-zavitu-solidworks-kosmeticky-zavit

Aktivujete-li položku Kosmetické závity, zobrazí se u závitu kružnice.

1-zobrazeni-zavitu-solidworks-kosmeticky-zavit

Je-li aktivní položka Stínované kosmetické závity, objeví se v místě závitu věrohodná textura závitu.

2-solidworks-kosmeticky-zavit

Kombinací obou aktivních položek lze zobrazit popis závitu s kružnicí i texturou.

3-zobrazeni-zavitu-solidworks-kosmeticky-zavit

Další zajímavé tipy, jak zobrazit nebo skrýt kosmetické závity, naleznete v příspěvku Pět tipů pro zobrazení nebo skrytí kosmetického závitu.
