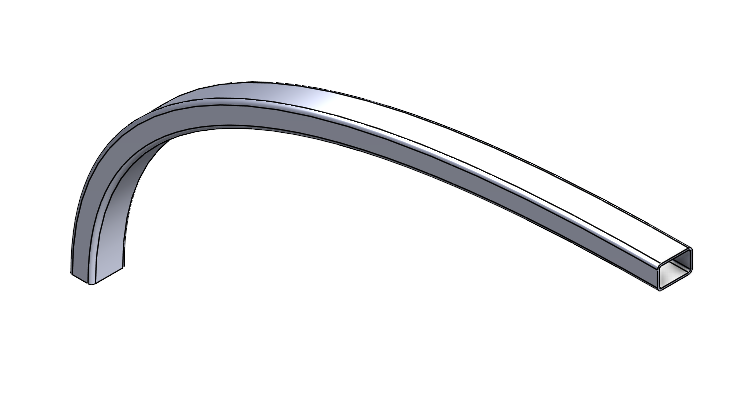

Konstrukční systém: Jak navrhnout zakřivený nosník

    / 8. 5. 2020

7-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

Potřebujete v SOLIDWORKSu navrhnout zakřivený nosník. V tomto návodu vám ukážeme postup, jak na to.

Zakřivené nosníky je možné vytvářet z primárních a sekundárních členů konstrukčního systému. Zakřivené členy se chovají stejným způsobem jako lineární členy, mezi které můžete přidat sekundární členy.

Pokud vyberte 3D skicu nebo spline jako referenci, může člen procházet pouze středem profilu. U některých scénářů také není možné táhnout po křivce členy se 2D nebo 3D splajny kvůli jejich křivosti a poloměru.

V SOLIDWORKSu v rámci nástroje Konstrukční systém je možné sloučit více členů, které jsou navzájem kolmé, do jednoho členu pomocí možnosti Sloučit tečné členy a přidat mezi sloučené členy další sekundární členy.



Postup vytvoření zakřiveného nosníku

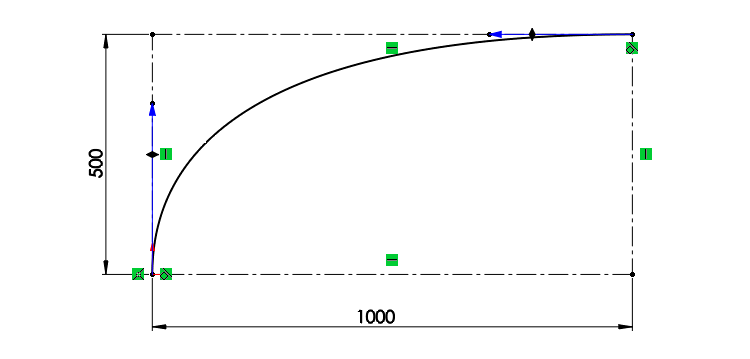

V SOLIDWORKSu si založte nový díl a uložte si soubor pod libovolným názvem. V rovině Přední vytvořte novou 2D skicu a po změně orientace pohledu do pohledu kolmého na rovinu skici vyberte ze záložky Skica příkaz Splajn. Nakreslete splajn, přidejte tečné vazby ke svislé a vodorovné ose a zakótujte skicu podle obrázku.

1-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

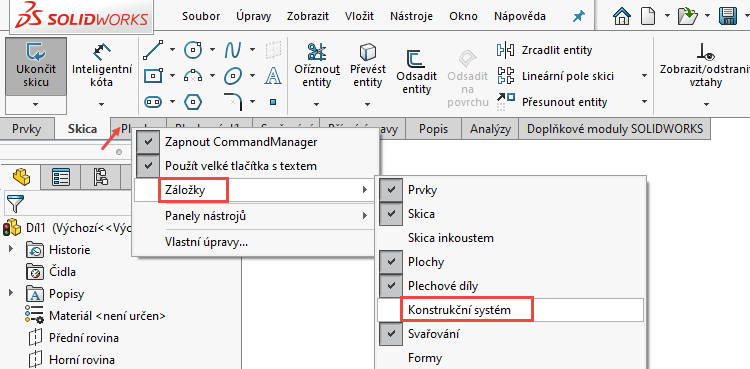

CommandManageru si zobrazte záložku Konstrukční systém. Klikněte pravým tlačítkem na některou záložku v CommandManageru a z místní nabídky vyberte ZáložkyKonstrukční systém.

2-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

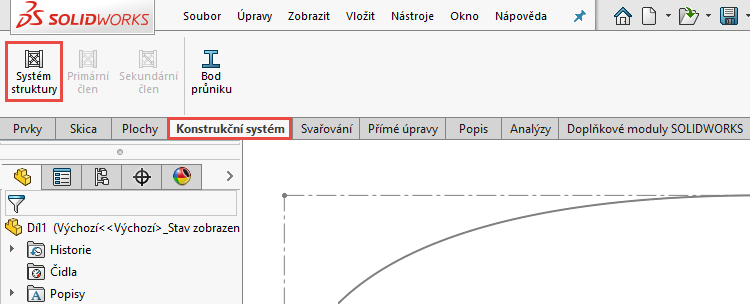

Ze záložky Konstrukční systém vyberte příkaz Systém struktury. Aktivuje se příkaz Primární člen.

3-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

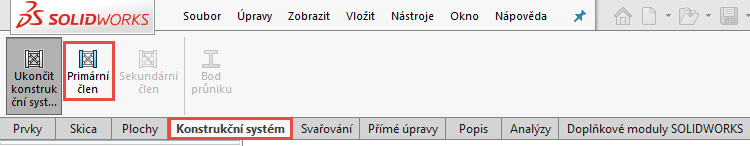

Ze záložky Systém struktury vyberte příkaz Primární člen.

4-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

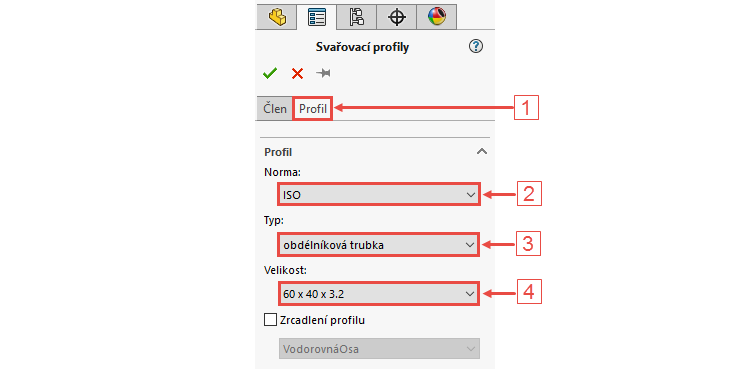

V PropertyManageru Svařovací profily přejděte na záložku Profil (1),

  • v poli ProfilNorma vyberte normu ISO (2),
  • vyberte Typobdélníková trubka (3),
  • vyberte velikost 60 x 40 x 3.2 (4).

5-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

PropertyManageru Svařovací profil přejděte do záložky Člen (1):

  • vyberte tlačítko Člen Úsek trasy (2),
  • do pole Úsek trasy vyberte z grafické plochy skicu Skica1 → splajn (3).

6-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

Dokončete vytvoření profilu potvrzovacím tlačítkem.

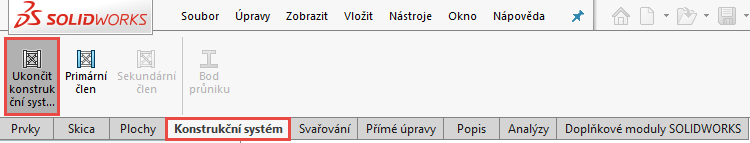

Ukončete režim konstruování konstrukčního systému tlačítkem Ukončit konstrukční systém, který najdete na záložce Konstrukční systém.

15-SOLIDWORKS-2020-novinky-konstrukcni-system-zakriveny-nosnik

Uložte si dokument (Ctrl + S).
