Druhý díl seriálu Kotoučová spojka dokazuje výhody parametrizace CAD softwarů. Zde se dozvíte, jak jediná změna na modelu levého kotouče jednoduše změní celou součást tak, aby z ní mohl vzniknout pravý kotouč spojky.

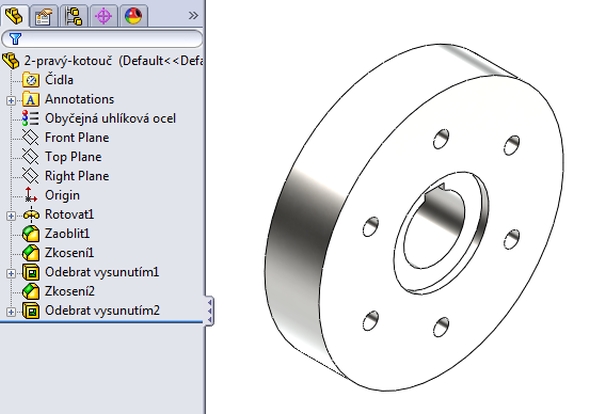

V adresáři, kde máte uložený model levého kotouče, vytvořte jeho kopii a přejmenujte si tento soubor na Pravý kotouč. Otevřete si přejmenovaný soubor.

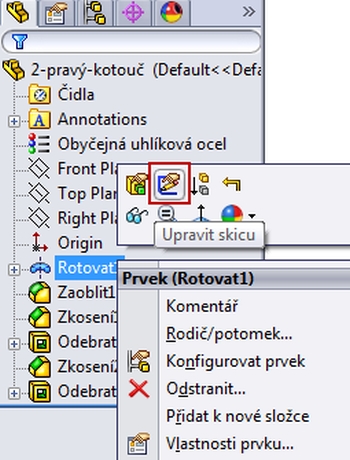

Klikněte ve stromové struktuře na první modelovaný prvek Rotovat pravým tlačítkem myši a vyberte možnost Upravit skicu.

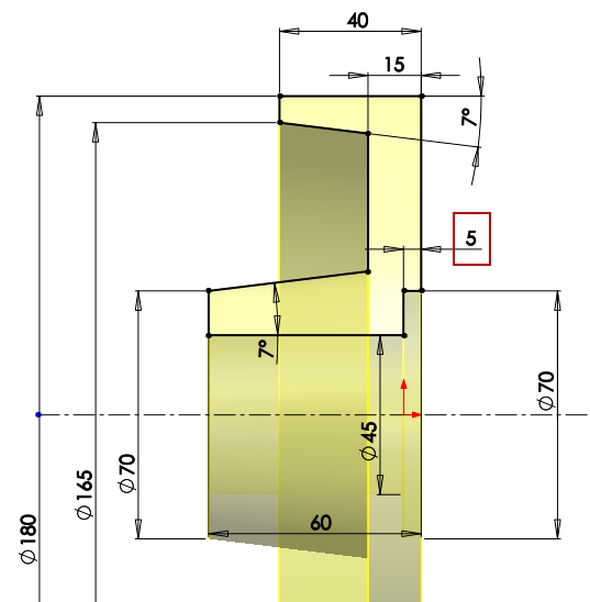

Nyní se zaměřte na kótu pět milimetrů, která definuje velikost osazení kotouče. Jelikož pravý kotouč musí mít výstupek, který zasahuje do levého kotouče, provedete jednoduchou úpravu této kóty.

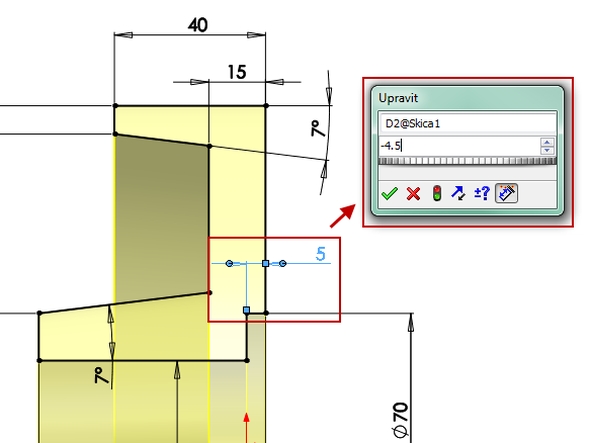

Klikněte dvakrát levým tlačítkem myši pro změnu rozměru a v zobrazené nabídce změňte hodnotu pět milimetrů na hodnotu mínus čtyři a půl.

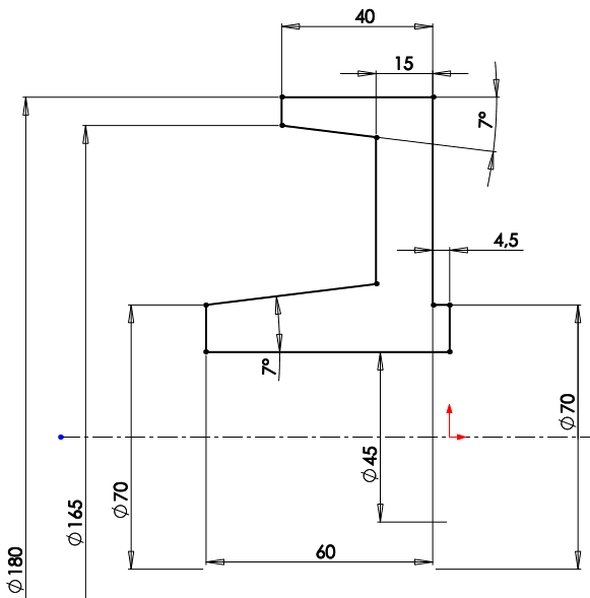

Nyní si můžete všimnout, že změnou kóty se posunul náčrt a vzniklo tak osazení pro spojení levého a pravého kotouče spojky. Zbývající rozměry náčrtu ponechejte beze změny.

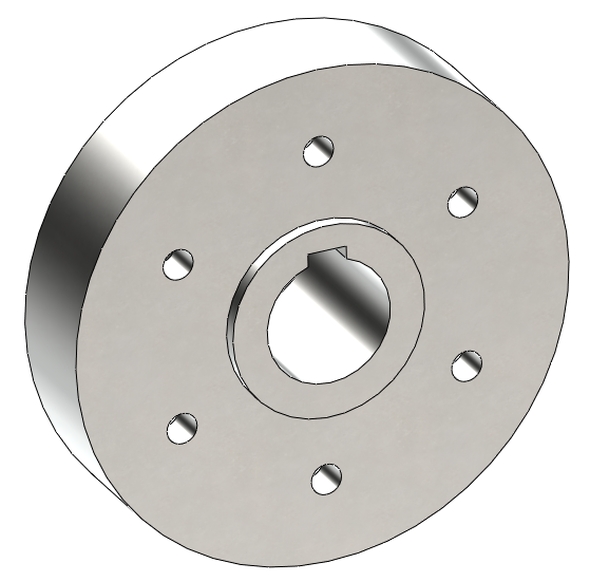

Ukončete náčrt. Pokud jste modelovali správně levý kotouč spojky, tak jsou technologické úpravy na pravém kotouči všechny stejné a jednoduchá změna kóty neovlivnila další modelované prvky. Model pravého kotouče je připraven pro tvorbu sestavy.
