Kotoučová spojka: Šroub

V dalším díle Kotoučové spojky se naučíte modelovat šroub, který slouží pro spojení s pomocí podložky a matice obou kotoučů spojky.

Šroub je normalizovaná součást. Z tohoto důvodu jsou jeho rozměry dány normou a naleznete je ve Strojnických tabulkách. Pro uvedený příklad byl zvolen šroub M10.

Tip: Tento postup vychází ze zadání cvičení 6.10 z Učebnice SOLIDWORKS. Pokud máte o knihu zájem, pokračujte na stránku Mujsolidworks.czUčebnice.

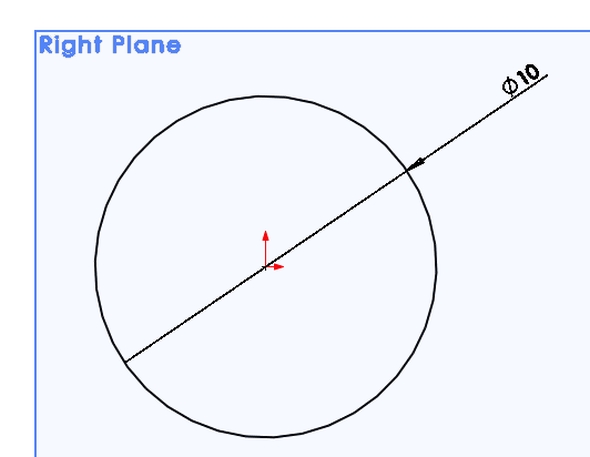

Založte v Pravé rovině náčrt a nakreslete kružnici o průměru deset milimetrů.

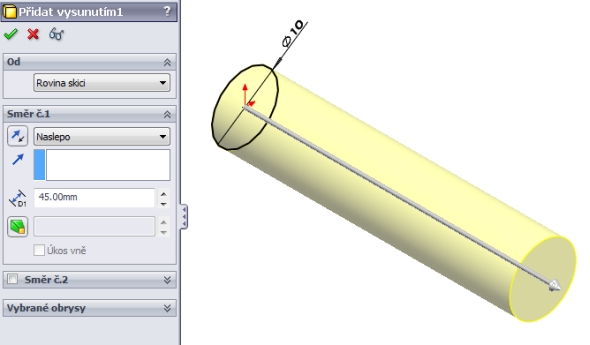

Vysuňte kružnici příkazem Vysunutí do vzdálenosti čtyřicet pět milimetrů a dokončete příkaz.

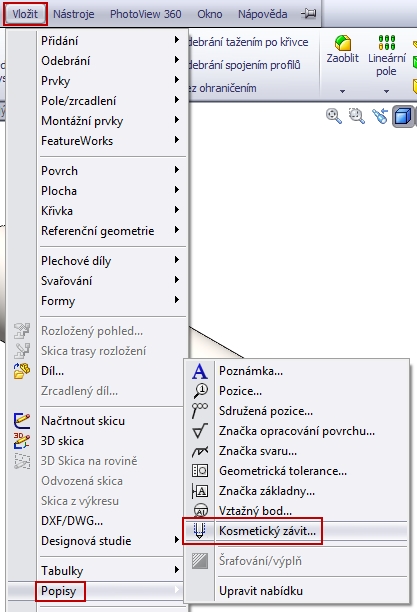

Z nabídky Vložit vyberte ze záložky Popisy příkaz Kosmetický závit.

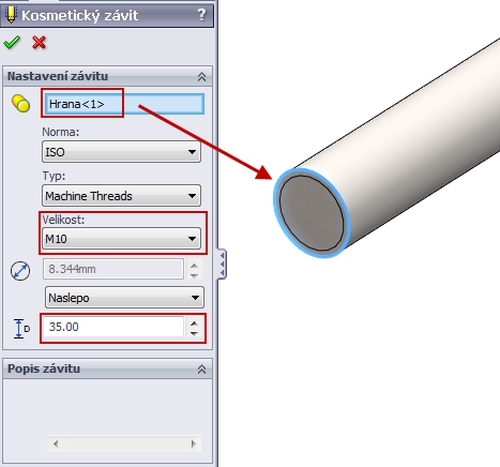

Označte hranu vysunutého modelu. V možnostech příkazu Kosmetický závit zvolte velikost závitu M10. Délku závitu volte třicet pět milimetrů.

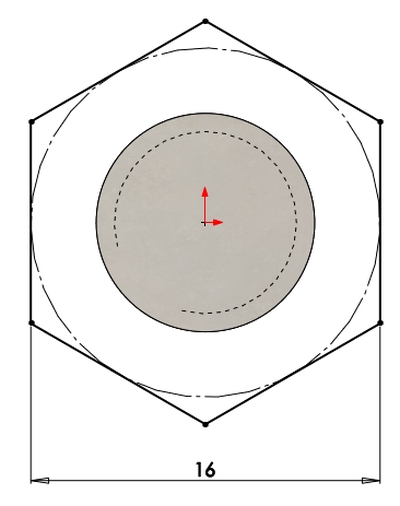

Na čelní straně dříku šroubu založte novou skicu. Nakreslete šestiúhelník a zakótujte vzdálenost protilehlých stran kótou o velikosti šestnáct milimetrů. Dále vysuňte hlavu šroubu do vzdálenosti sedm milimetrů.

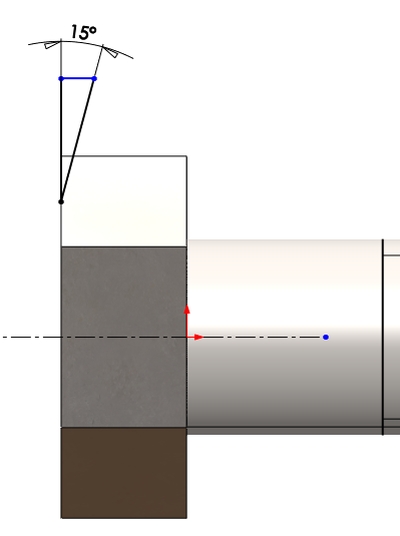

Založte novou skicu tak, abyste viděli bokorys šroubu. V této skice nakreslete trojúhelník a zakótujte úhel patnáct stupňů. Jedná se pouze o kosmetickou úpravu sražení hran na hlavě šroubu.

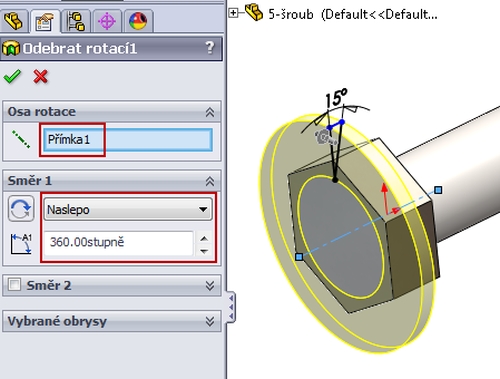

Vyberte příkaz Odebraní rotací. Vyberte náčrt, zkontrolujte náhled a dokončete příkaz.

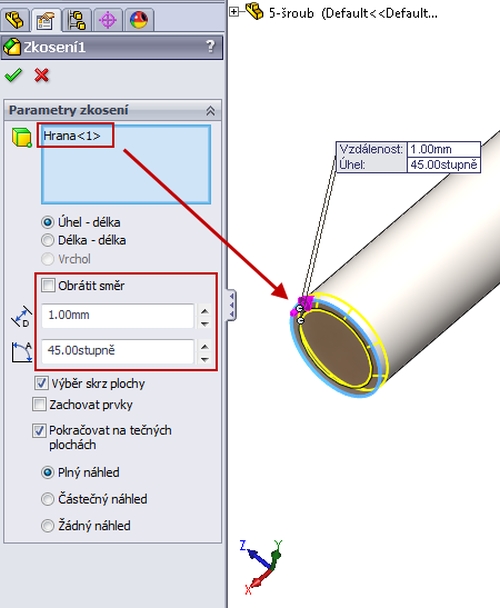

Poslední úpravou je sražení dříku šroubu. Označte hranu a zvolte velikost úkosu jeden krát čtyřicet pět stupňů.

Model šroubu pro sestavu kotoučové spojky je hotov.
