Model Mania 2020: Postup modelování #4

    / 16. 3. 2020

98-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Soutěžním úkolem Model Manie na uživatelském setkání 3DEXPERIENCE WORLD 2020 v Nashville bylo vymodelovat součást, provést patřičné úpravy a výsledný model podrobit pevnostní analýze. V čtvrtém dílu si ukážeme, jak udělat rychle a efektivně změny na modelu a připravit model pro pevnostní analýzu.

Soutěžní zadání vychází z výkresové dokumentace. Než přistoupíte k modelování, nastudujte si všechny informace z výkresu a případně podle něj kontrolujte průběhu modelování.



Postup modelování #4

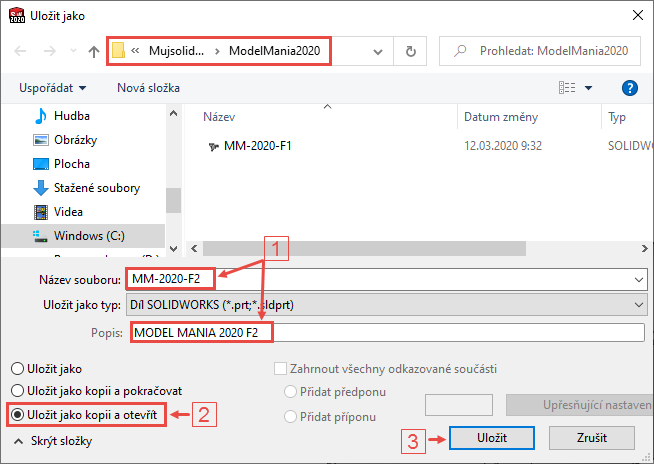

Otevřete si díl MM-2020-F1.SLDPRT. Z menu Soubor vyberte Uložit jako. V dialogovém okně Uložit jako změňte název modelu MM-2020-F2-SLDPRT a v poli Popis opravte text MODEL MANIA 2020 F2 (1). Vyberte možnost Uložit jako kopii a otevřít (2) a dokončete uložení dokumentu tlačítkem Uložit (3).

75-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step



Změna úhlové kóty

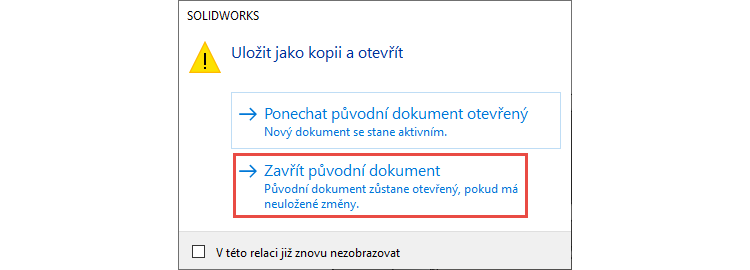

Přečtěte si varovné hlášení a pokračujte tlačítkem Zavřít původní dokument.

76-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

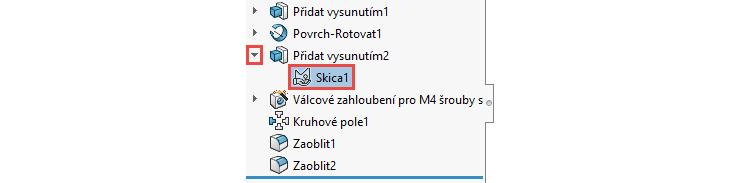

Rozbalte si položku Přidání vysunutím2 a poklikejte na skicu Skica2, která se zobrazí včetně kót v grafické ploše.

77-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

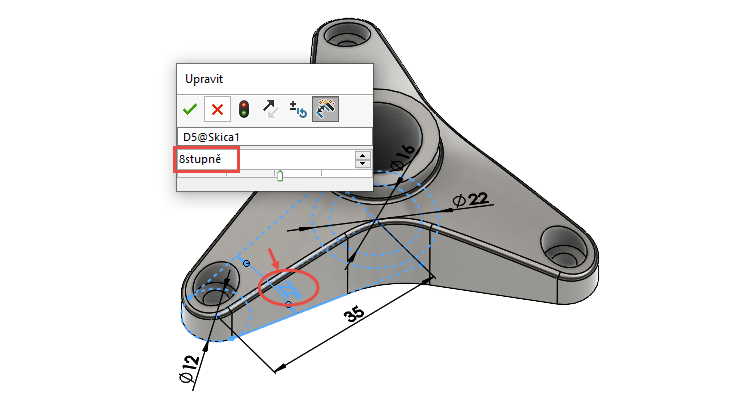

Poklikejte na kótu 22° a upravte hodnotu na . Pokud se změny neprovedou automaticky, stiskněte klávesovou zkratku Ctrl + B pro obnovení dokumentu.

78-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

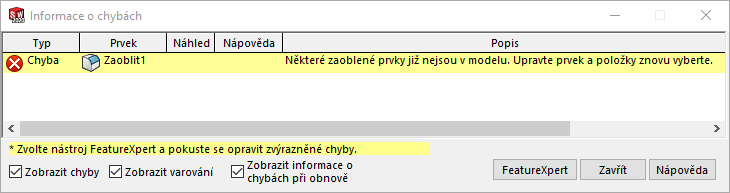

Změna kóty ovlivnila prvek Zaoblit1, jelikož se změnila geometrie modelu a chybí některé vybrané entity. Této chybě se bude věnovat později a provedeme odebrání vnitřních kapes.

80-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

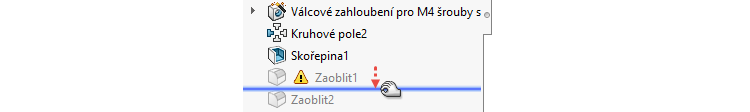

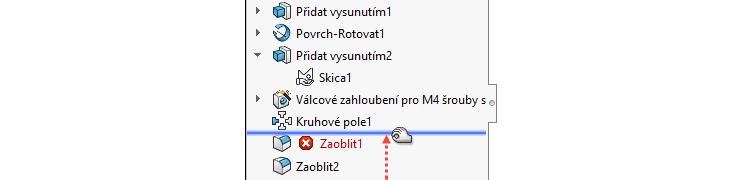

Ve FeatureManageru přesuňte modrou vodorovnou linku nad položku Zaoblit1.

81-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step



Vytvoření kapes

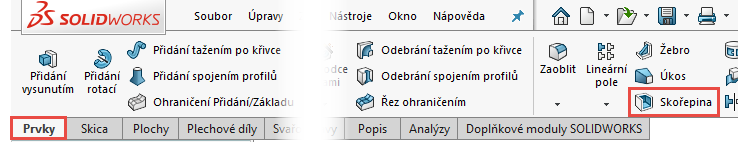

Jelikož má vnitřní kapsa tloušťku stěny, použijeme pro její vytvoření efektivní nástroje Skořepina. Ze záložky Prvky vyberte příkaz Skořepina.

82-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

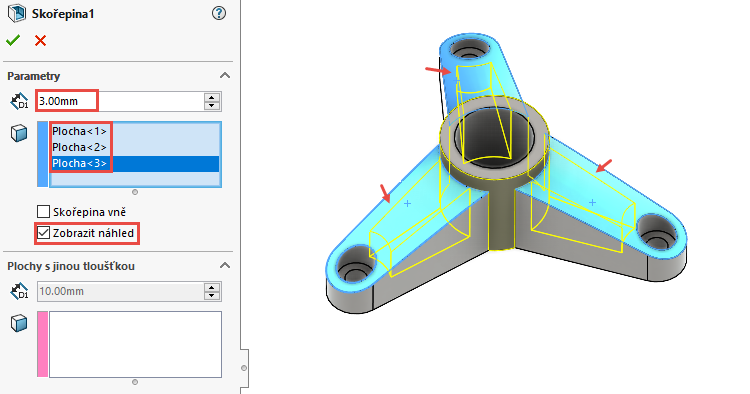

PropertyManageru Skořepina:

  • zadejte tloušťku 3 mm,
  • vyberte tři horní plochy podle šipek,
  • vyberte možnost Zobrazit náhled.

83-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

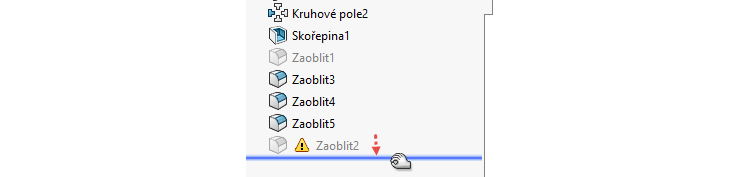

Ve FeatureManageru přesuňte modrou linku pod položku Zaoblit1.

84-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step



Zaoblení mezi plochami

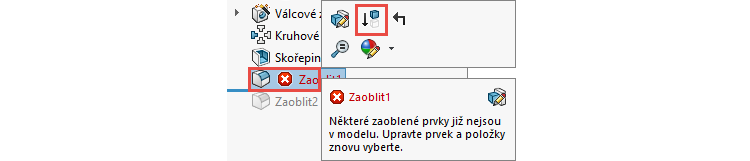

Prvek Zaoblit1 potlačíme a provedeme zaoblení mezi stěnami modelu jiným způsobem. Vyberte prvek Zaoblit1 a z kontextového panelu vyberte možnost Potlačit.

85-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

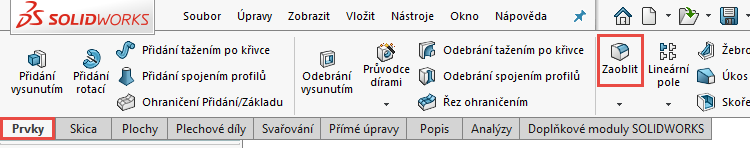

Ze záložky Prvky vyberte příkaz Zaoblit.

86-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

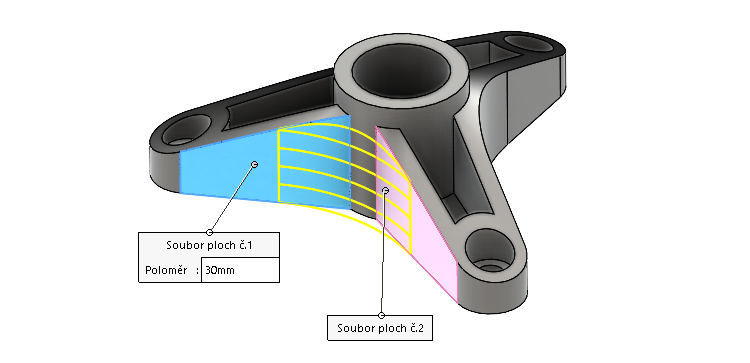

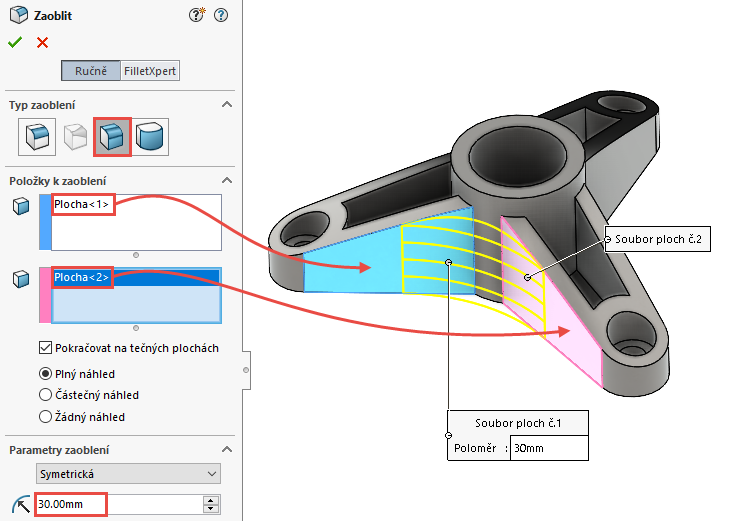

PropertyManageru Zaoblit:

  • vyberte možnost Mezi plochami,
  • do pole Položky k zaoblení vyberte do výběrových polí stěny označené červenými šipkami,
  • zadejte poloměr zaoblení 30 mm.

87-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

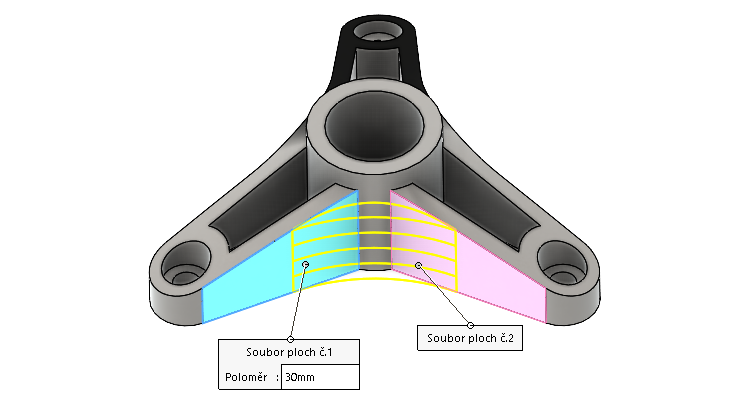

Klávesou Enter opakujte výběr příkazu Zaoblit a zaoblete další sousední plochy.

88-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Postup opakujte i pro poslední zaoblení sousedních ploch. Uložte si dokument (Ctrl + S).

89-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Ve FeatureManageru přesuňte modrou linku na konec historie.



Zaoblení hran kapes

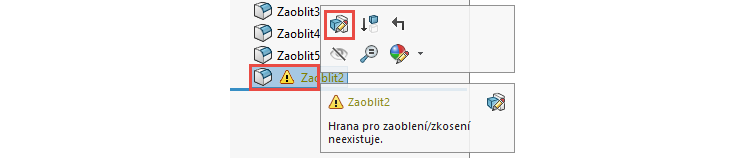

Vyberte prvek Zaoblit2 a z kontextového panelu vyberte možnost Upravit prvek.

90-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

PropertyManageru Zaoblit2:

  • klikněte do pole Položky k zaoblení (1),
  • rozbalte FeatureManager černou šipkou v levém horním rohu (2) a…
  • … vyberte prvek Skořepina1 (3).

91-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

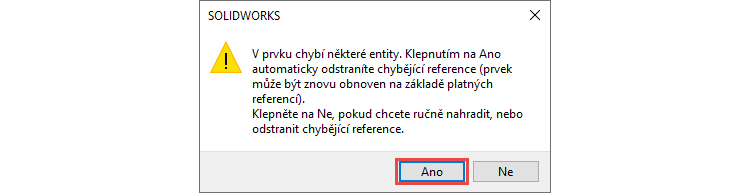

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Jelikož v prvku chybí některé entity, SOLIDWORKS zobrazí varovné hlášení. Tlačítkem Ano automaticky odstraňte chybějící reference.

93-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

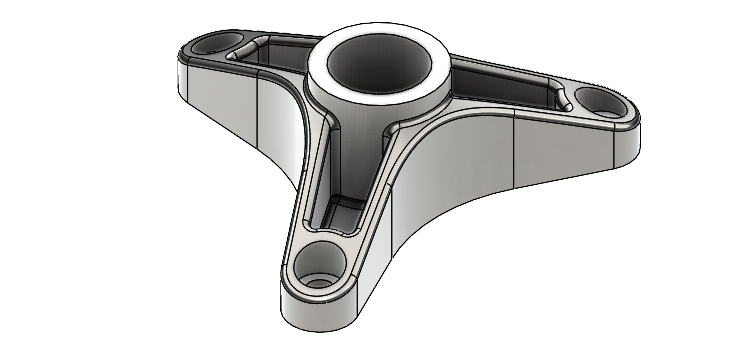

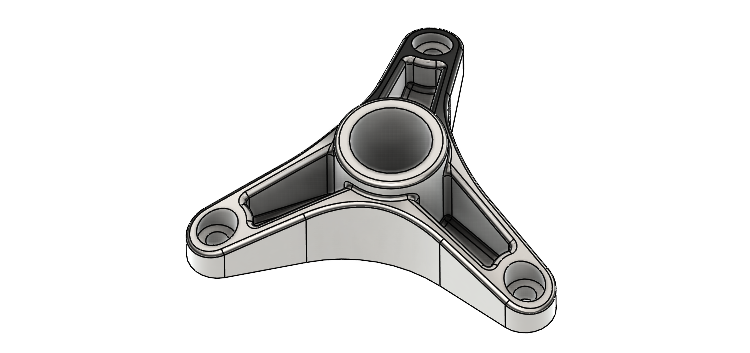

Zkontrolujte vizuálně model po zaoblení hran v kapsách.

94-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Poslední úpravu, odstranění zaoblené hrany na středové části modelu, provedeme pomocí nástroje Odstranit plochy.



Odstranění a oprava plochy

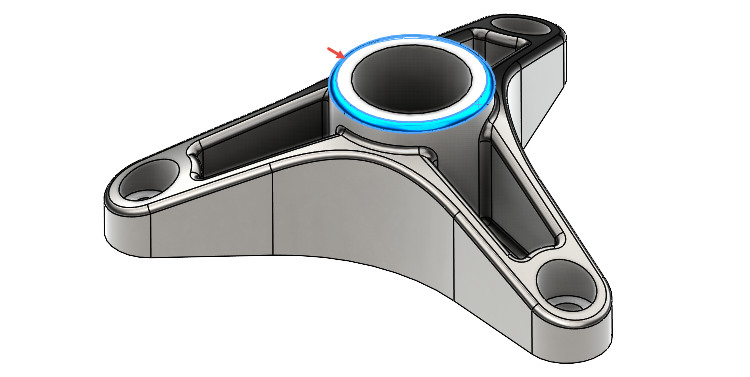

Vyberte v grafické ploše zaoblenou plochu označenou červenou šipkou.

95-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

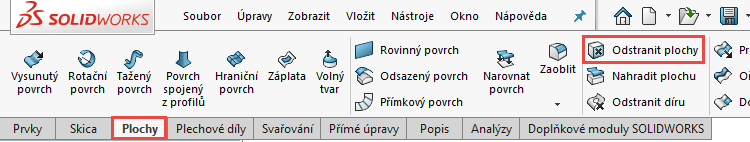

Ze záložky Plochy vyberte příkaz Odstranit plochy.

96-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

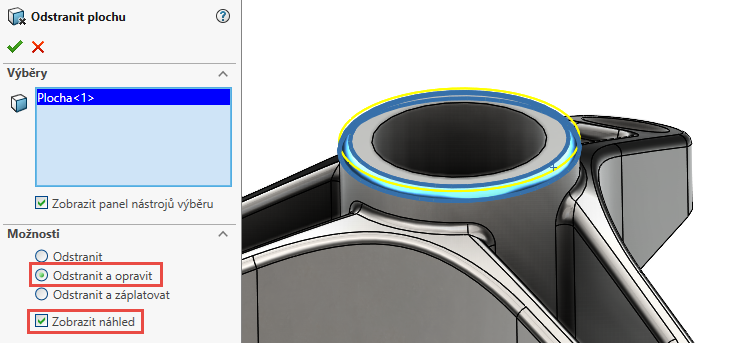

PropertyManageru Odstranit plochu vyberte možnost Odstranit a opravit a můžete si zobrazit náhled prostřednictvím výběru Zobrazit náhled.

97-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

98-Mujsolidworks-ModelMania-2020-Nashville-postup-tutorial-step-by-step

Druhá fáze modelování, úprava výchozího modelu, je hotová. Model je připravený pro pevnostní analýzu, kterou si můžete vyzkoušet sami nebo můžete postupovat podle našeho návodu.
