Model Mania 2020: Soutěžní zadání

    / 3. 3. 2020

Soutěž Model Mania srovnává znalosti a zkušenosti užvatelů v modelování v SOLIDWORKSu

Soutěžním úkolem Model Manie na uživatelském setkání 3DEXPERIENCE WORLD 2020 v Nashville bylo vymodelovat součást, provést patřičné úpravy a výsledný model podrobit pevnostní analýze. Zkuste zpracovat soutěžní úkol podle zadání, které jsme dovezli z Tennessee.

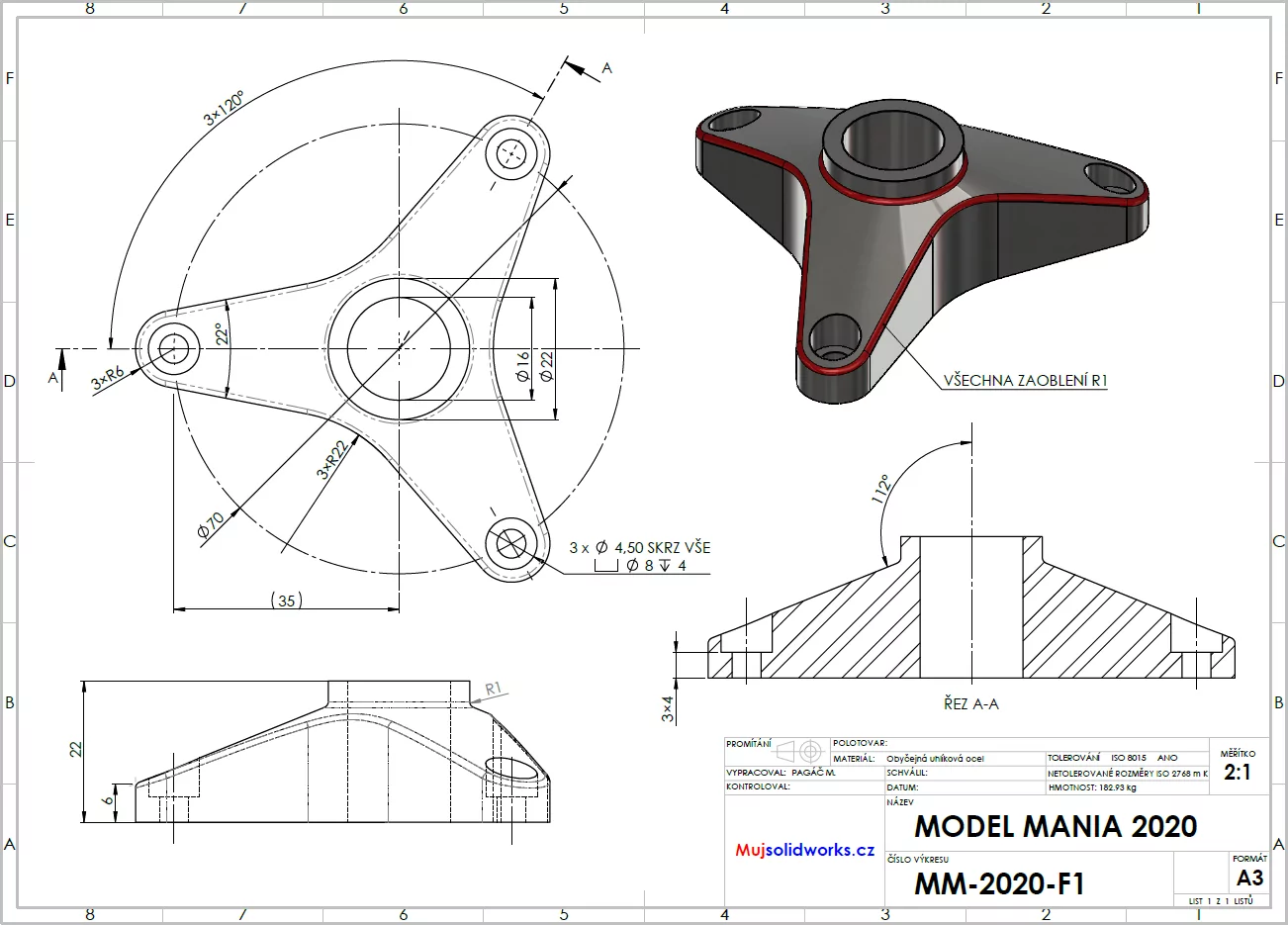

V první části soutěže bylo úkolem zpracovat model podle výkresu.

1--MujSolidworks-novinky-zadani-vykres-faze-1-model-mania-2020-Nashville

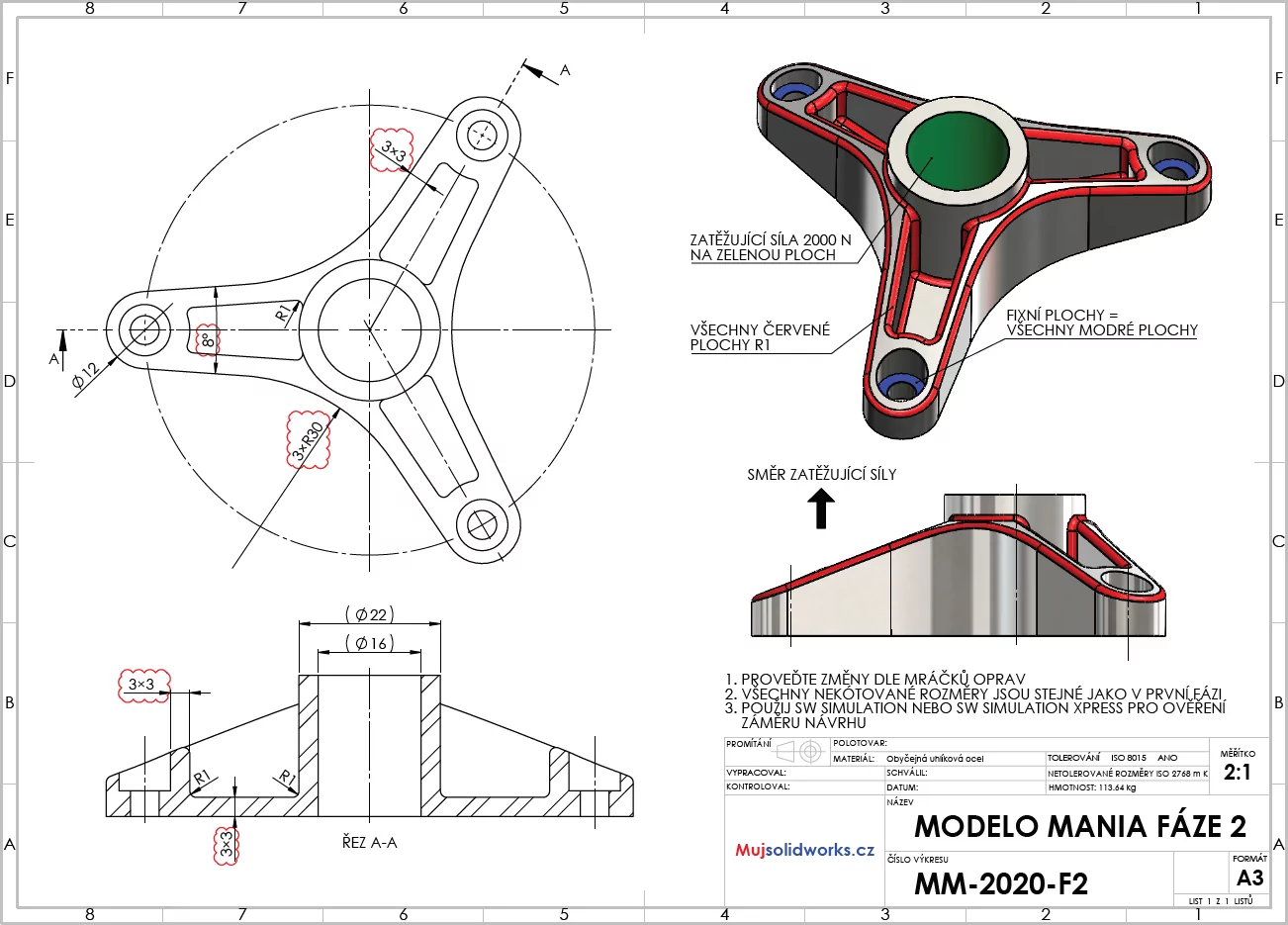

Druhá část soutěže se skládala z úprav modelu a pevnostní analýzy. Simulaci proveďte v modulu SOLIDWORKS Simulation nebo v SOLIDWORKS SimulationXpress – tento modul je dostupný i ve studijní verzi a v SOLIDWORKSu Standard.

2--MujSolidworks-novinky-zadani-vykres-faze-1-model-mania-2020-Nashville

Pokud si nebudete vědět rady nebo chcete zjistit, jaký je efektivní a rychlý postup zpracování soutěžního zadání, podívejte se do našeho návodu krok za krokem (připravujeme).
