Model Mania: Modelování dílu podle zadání z roku 2005

Než začnete postupovat podle návodu, prostudujte si důkladně výkresovou dokumentaci.

Součást se bude modelovat pomocí příkazů Přidání vysunutím, Odebrání rotací, Přidání spojením profilů a Zaoblit. Ve druhé fázi bude použit příkaz Skořepina.

Zadání dílu a související výkresovou dokumentaci naleznete v příspěvku Model Mania: Zadání soutěže z roku 2005.

Fáze 1 — modelování dílu podle zadané výkresové dokumentace

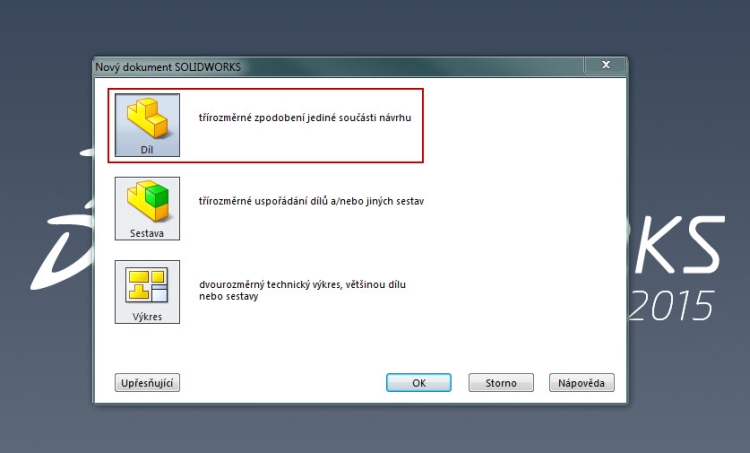

Založte nový dokument Dílu.

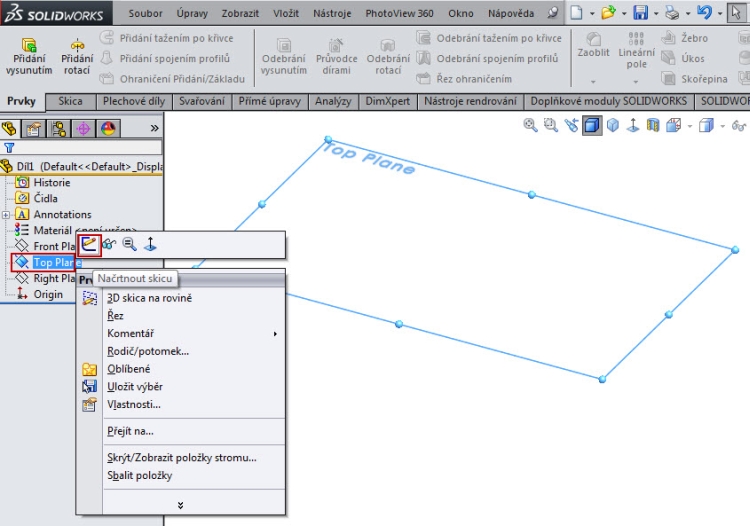

Vytvořte nový náčrt v Horní rovině.

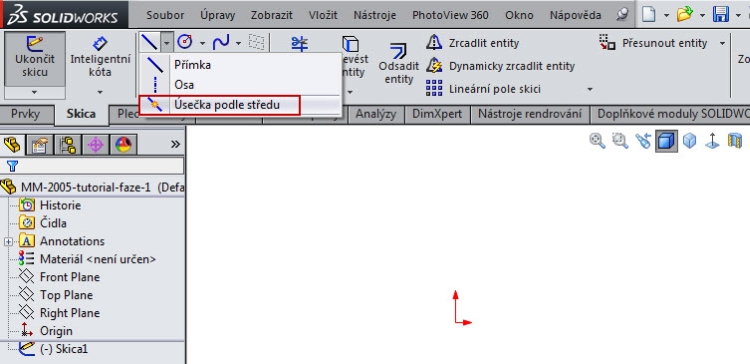

Vyberte příkaz Úsečka podle středu (pozn.: tento příkaz je pouze v SolidWorksu 2015; pokud nepoužíváte nejnovější verzi, použijte příkaz Osa).

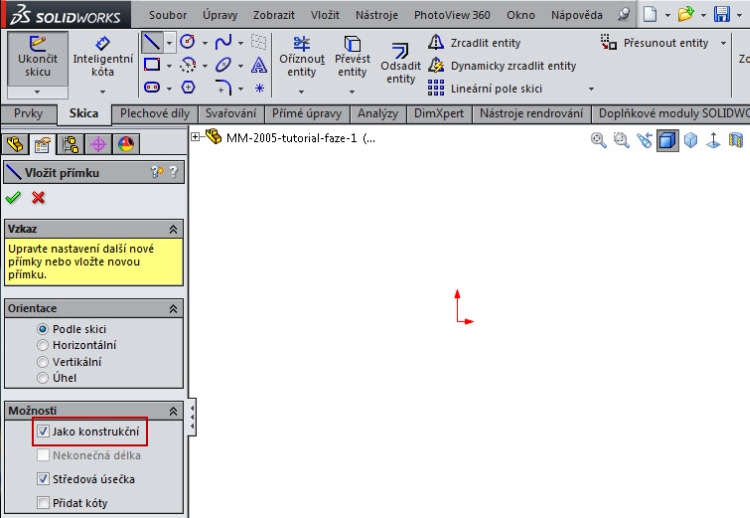

Aktivujte parametr Jako konstrukční v záložce Možnosti. Pomocí příkazu Úsečka podle středu nakreslete osy procházející počátkem souřadného středu. Střed úseček leží vždy v počátku souřadného systému.

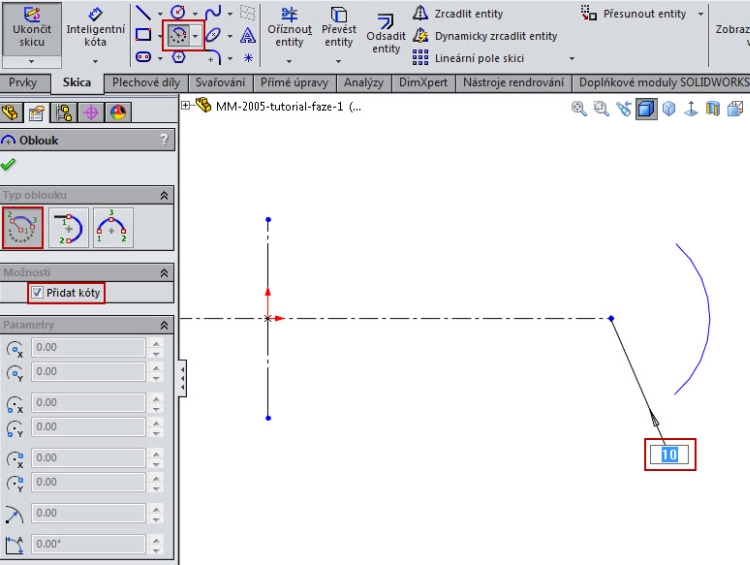

Vyberte příkaz Středový oblouk a nakreslete část oblouku o poloměru 10 mm, jehož střed leží v pravém koncovém bodě vodorovné osy. Aktivujte parametr Přidat kóty.

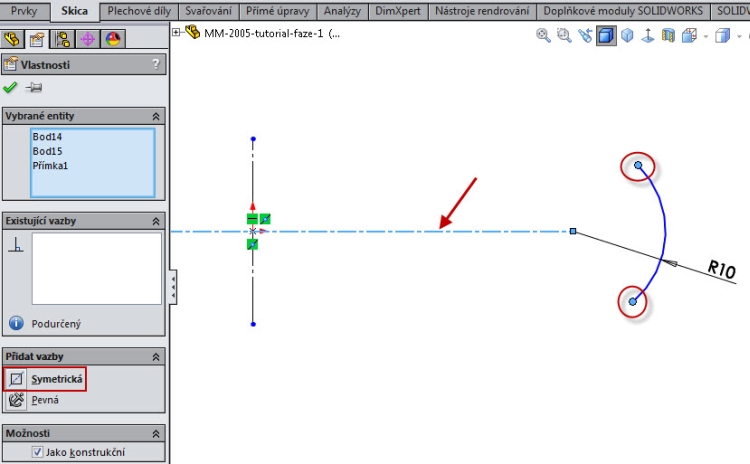

Stiskněte klávesu Ctrl, označte osu a koncové body oblouku a přidejte vazbu Symetrická.

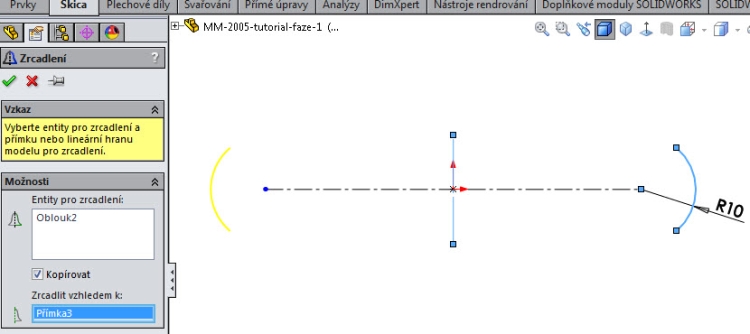

Vyberte příkaz Zrcadlit a zrcadlete oblouk podle svislé osy.

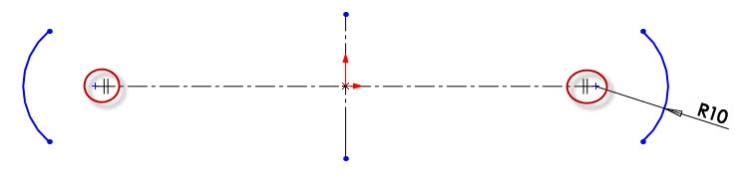

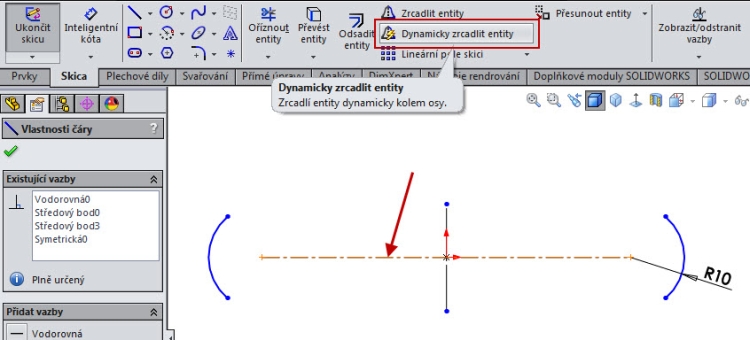

Označte vodorovnou osu a aktivujte funkci Dynamicky zrcadlit entity.

Aktivovaná funkce se projeví dvěma rovnoběžnými čárkami kolmými na vodorovnou.

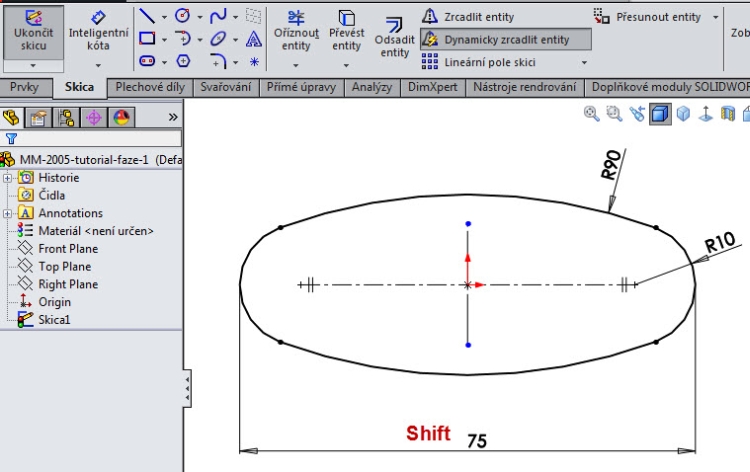

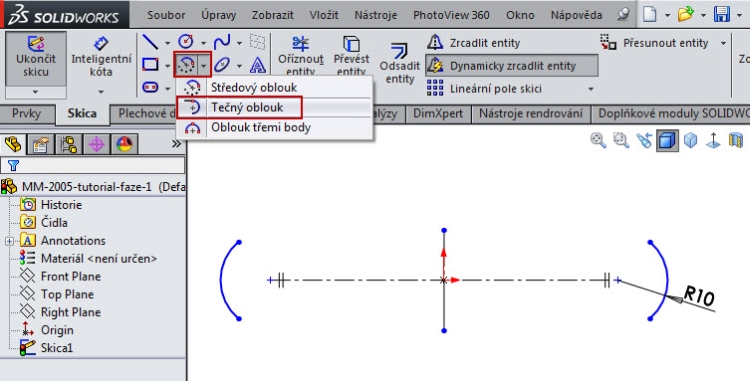

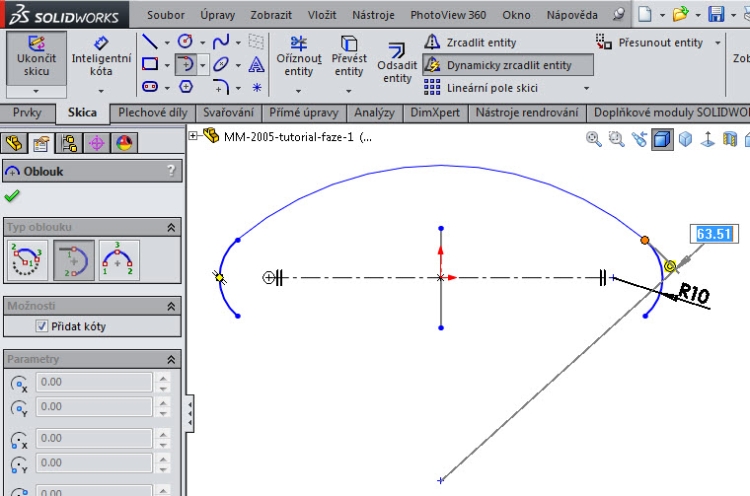

Vyberte příkaz Tečný oblouk.

Nakreslete tečný oblouk tak, aby jeho koncové body ležely v koncových bodech oblouků.

Zakótujte poloměr tečného oblouku o velikosti 90 mm. Stiskněte a držte klávesu Shift a zakótujte vzdálenost oblouků o velikosti 75 mm. Pokud jste nedrželi klávesu Shift, zakótovali jste rozteč oblouků.

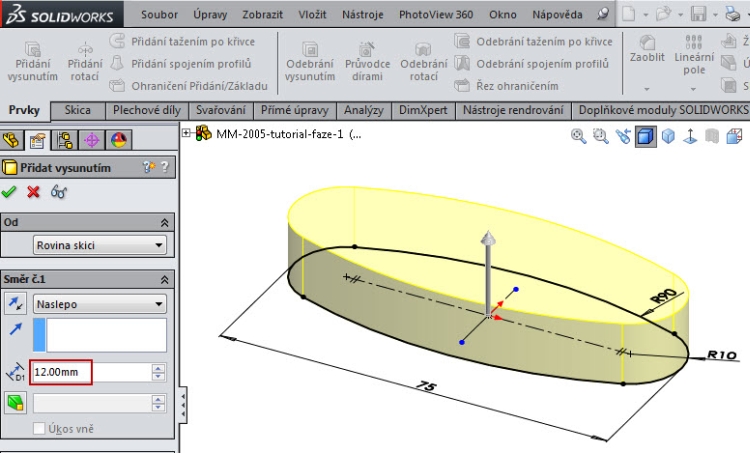

Vyberte příkaz Přidání vysunutím a vysuňte náčrt do vzdálenosti 12 mm. Zkontrolujte náhled a dokončete příkaz.

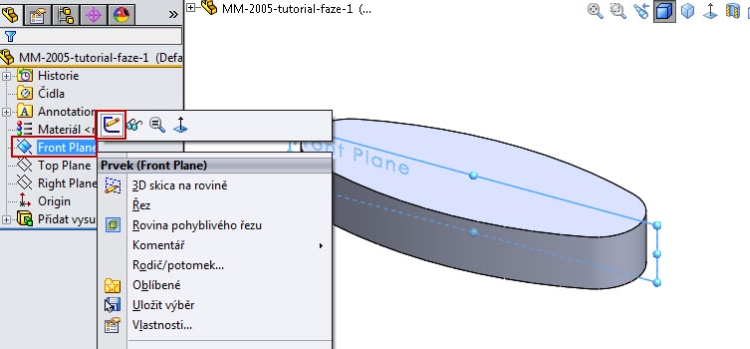

Založte nový náčrt v Přední rovině.

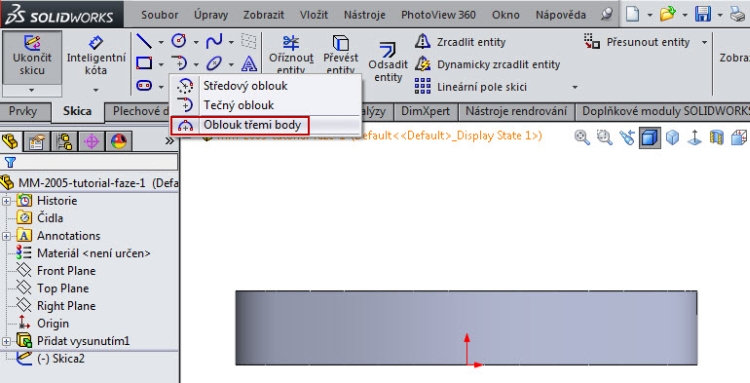

Vyberte příkaz Oblouk třemi body.

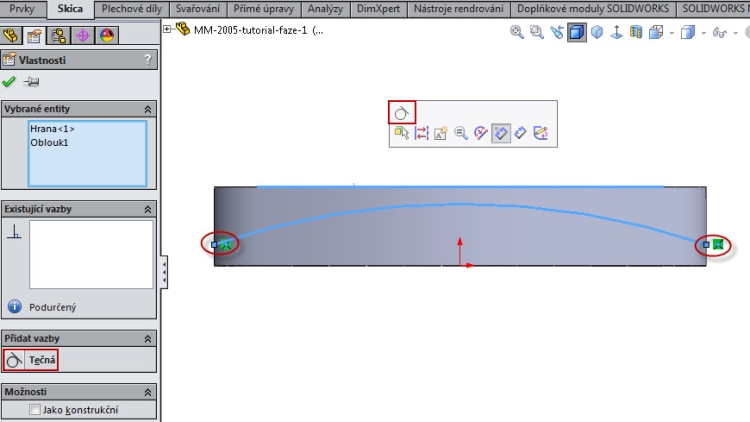

Nakreslete oblouk tak, aby jeho konce ležely na obrysových svislých hranách modelu. Stiskněte a držte klávesu Ctrl, označte oblouk a horní hranu modelu a přidejte vazbu Tečná.

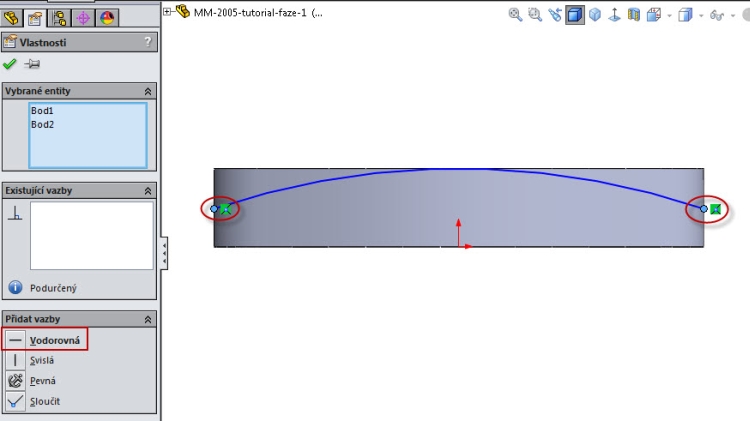

Stiskněte klávesu Ctrl, vyberte koncové body oblouku a přidejte vazbu Vodorovná.

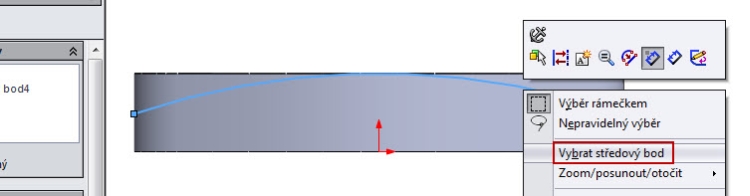

Klikněte pravým tlačítkem myši na oblouk a z plovoucí nabídky vyberte příkaz Vybrat středový bod.

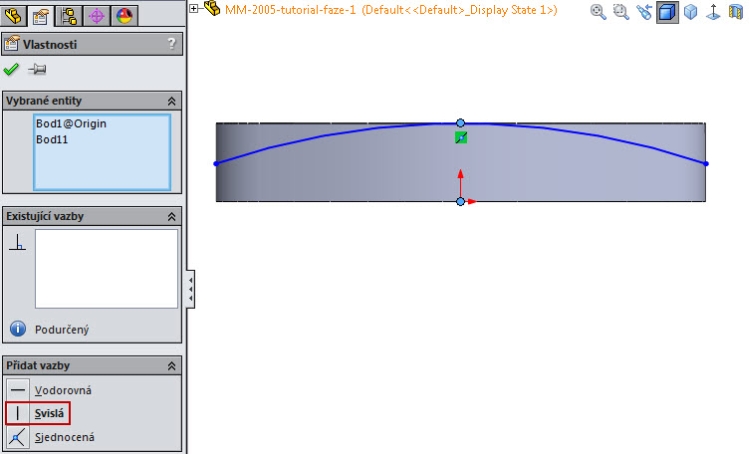

Stiskněte klávesu Ctrl, označte počátek souřadného systému a přidejte vazbu Svislá.

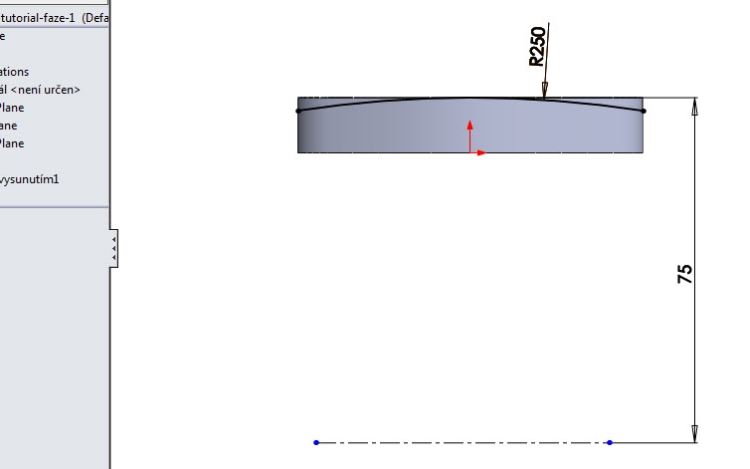

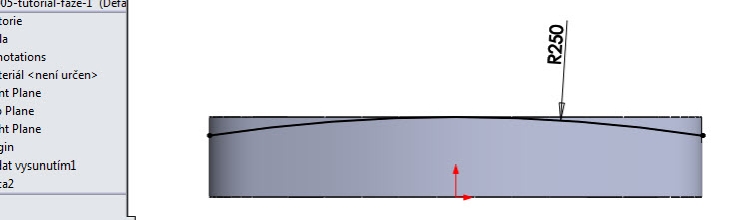

Zakótujte poloměr oblouku o velikosti 250 mm.

Nakreslete vodorovnou osu a zakótujte vzdálenost osy od horní hrany modelu o velikosti 75 mm. Ukončete náčrt.

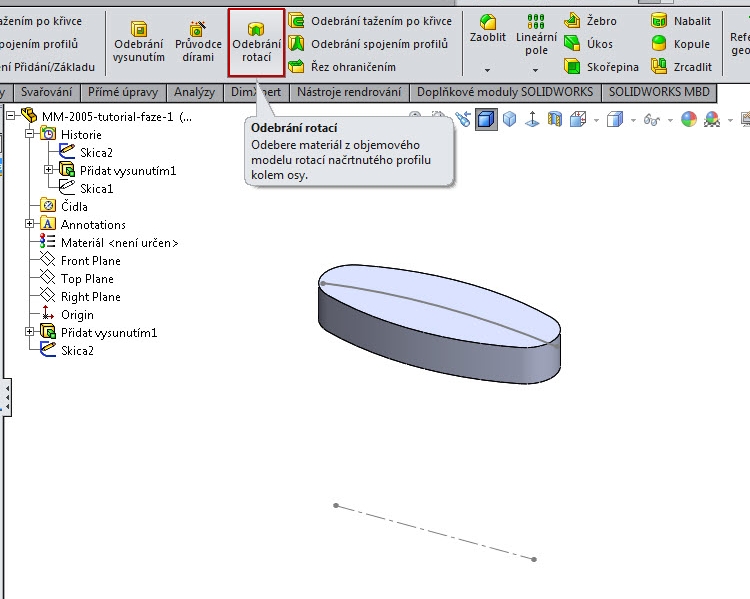

Vyberte příkaz Odebrání rotací ze záložky Prvky.

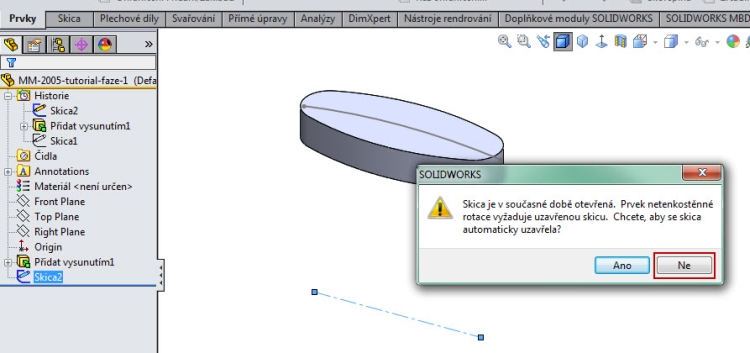

Označte uzavřený náčrt a po zobrazení hlášení pokračujte tlačítkem Ne.

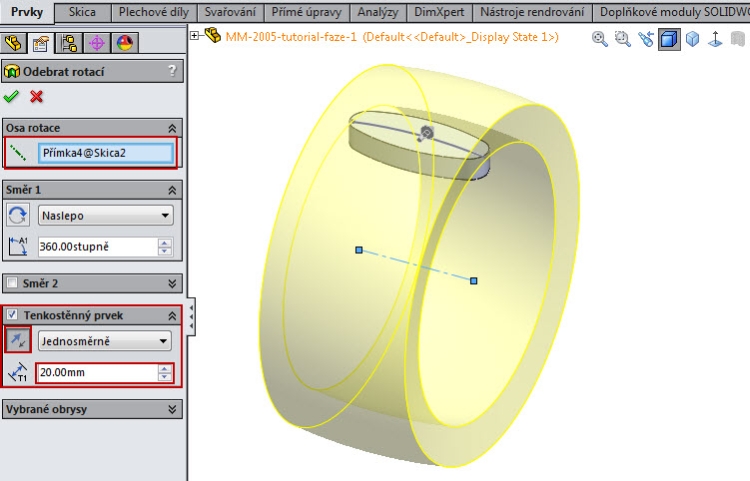

Odeberte horní tvar modelu pomocí Tenkostěnného prvku. Nastavte tloušťku prvku 20 mm a obraťte směr prvku tak, aby se odebrala horní část modelu. Zkontrolujte náhled a dokončete příkaz.

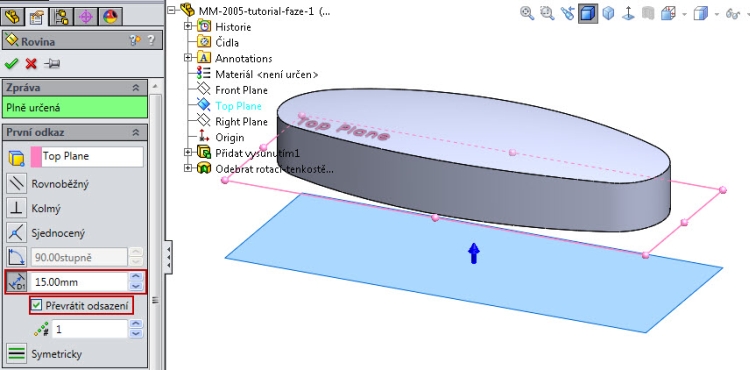

Vyberte příkaz Rovina ze záložky Referenční geometrie. Vytvořte odsazenou rovinu o 15 mm od roviny Horní. Nezapomeňte převrátit směr odsazení. Dokončete příkaz.

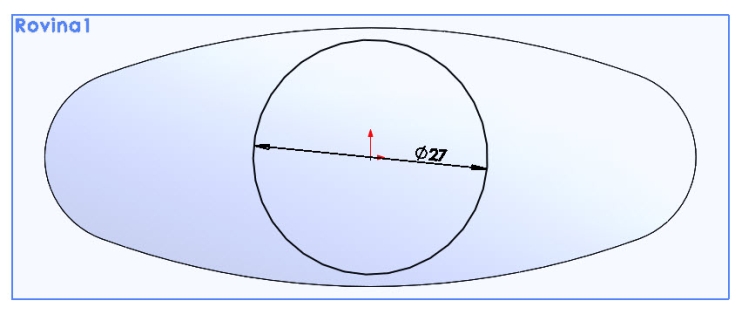

Založte náčrt v nové rovině a nakreslete kružnici o průměru 27 mm se středem v počátku souřadného systému. Uzavřete náčrt.

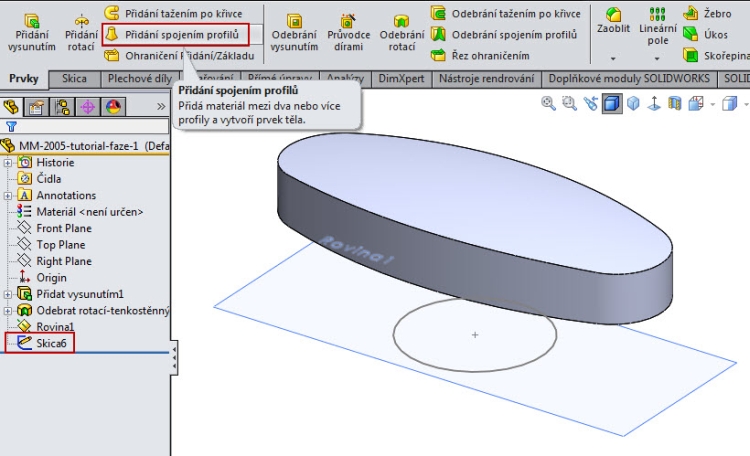

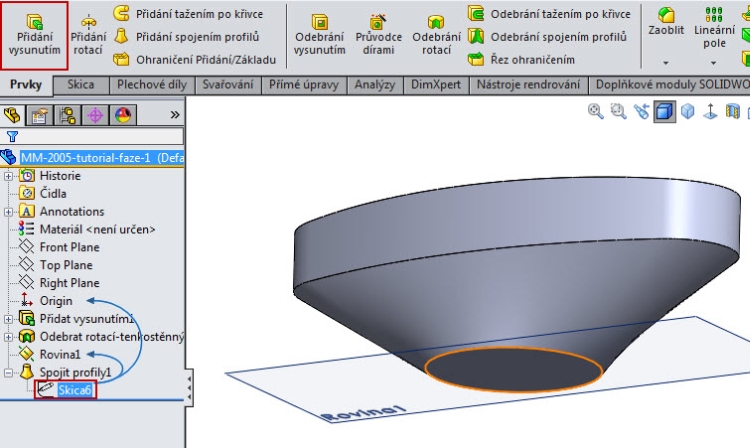

Označte náčrt ve stromové historii a vyberte příkaz Přidání spojením profilů ze záložky Prvky.

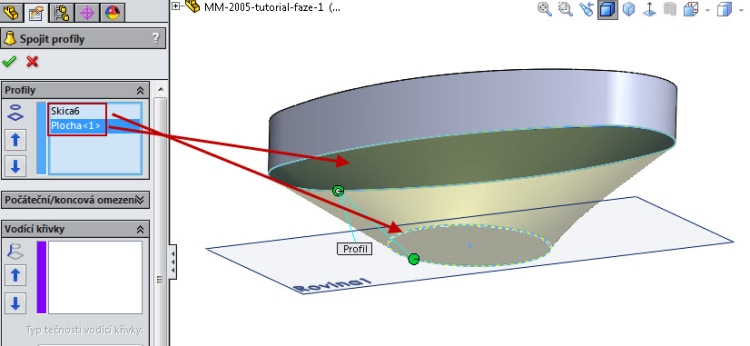

Do výběrového pole Profily označte spodní plochu modelu, zkontrolujte náhled a dokončete příkaz.

Označte náčrt, který je v úrovni prvku Spojení profilů, a vyberte příkaz Přidání vysunutím. Vysuňte kružnici do vzdálenosti 5 mm.

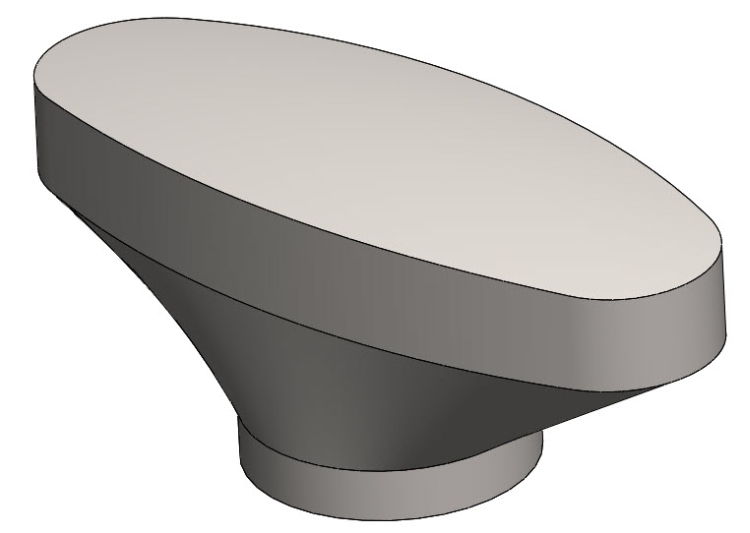

Model dílu v první fázi je hotový.

Fáze 2 — provedení konstrukčních změn prvního modelu

Ve druhé fázi se musejí provést konstrukční změny na předešlém modelu podle výkresové dokumentace. Z tohoto důvodu si vytvořte kopii modelu a změňte její název na MM-2005-faze-2. Otevřete model.

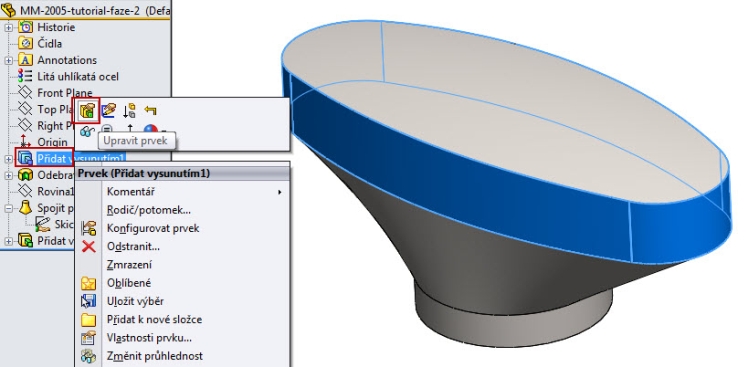

Upravte první modelovaný prvek.

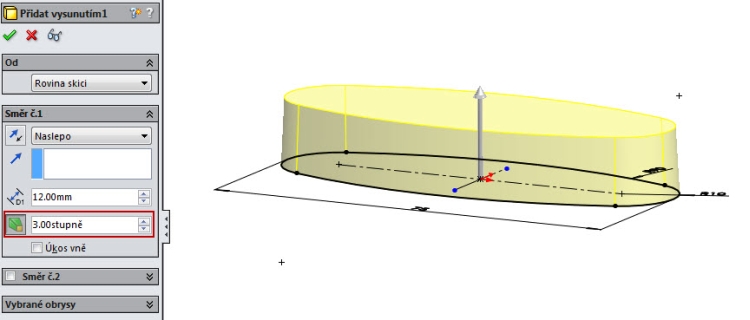

Mimo vysunutí náčrtu je nutné aktivovat úkos o velikosti tři stupně. Zkontrolujte směr úkosu a dokončete úpravy.

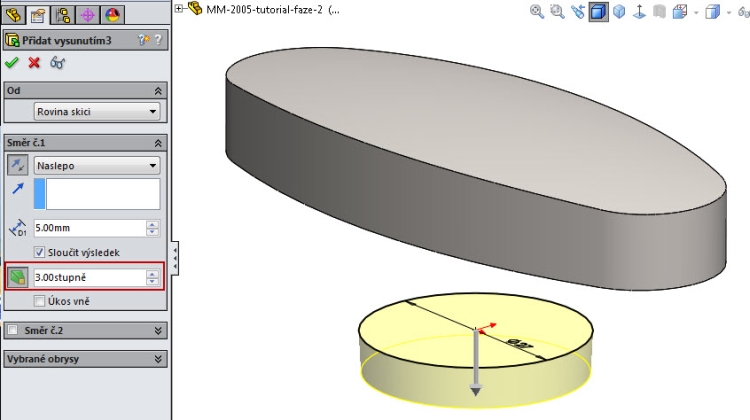

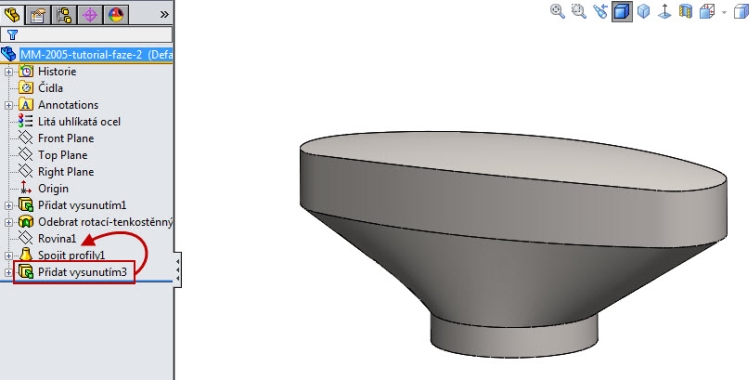

Přesuňte ve stromové historii poslední prvek Přidat vysunutím na prvek Spojit profily.

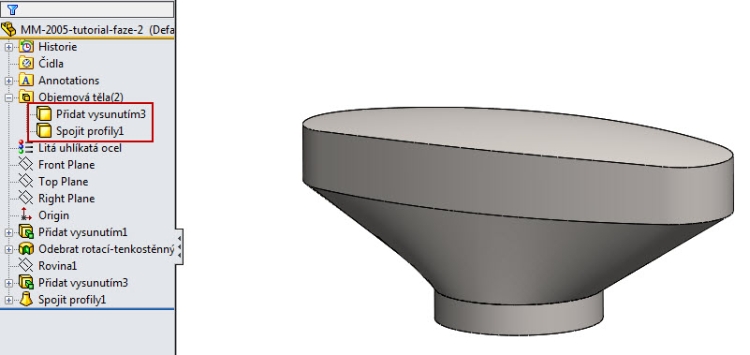

Po přesunutí prvku vznikly v modelu dvě objemová těla.

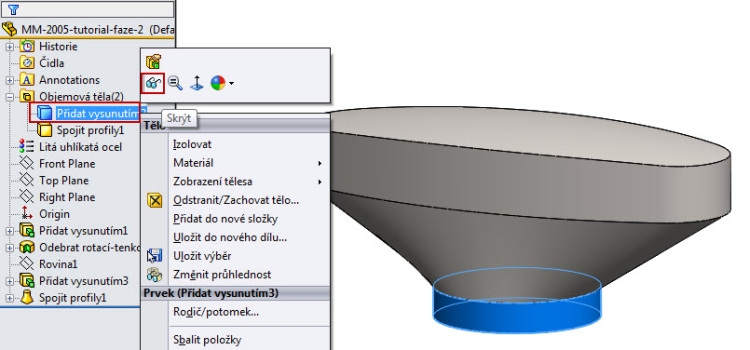

Skryjte spodní část modelu.

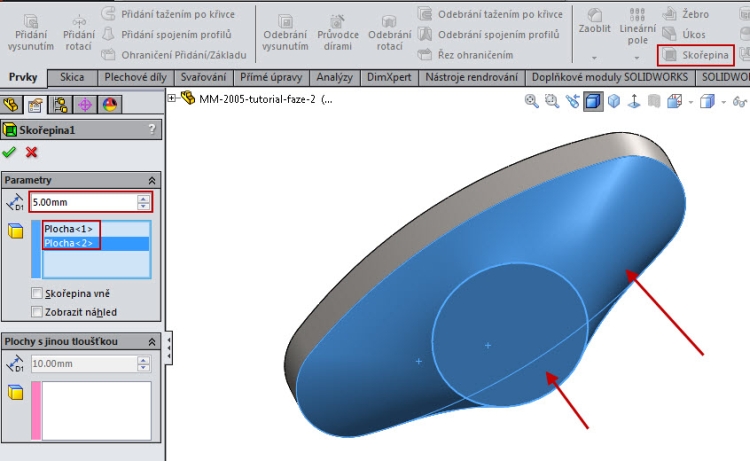

Vyberte příkaz Skořepina, nastavte tloušťku stěny na hodnotu 5 mm a vyberte plochy podle obrázku.

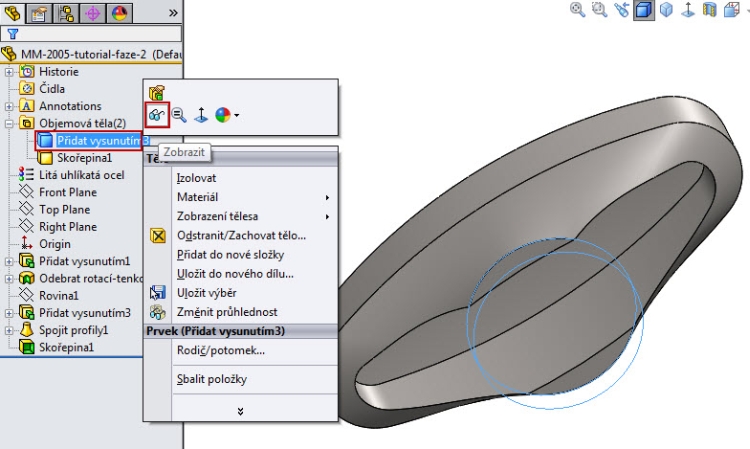

Zobrazte spodní část modelu.

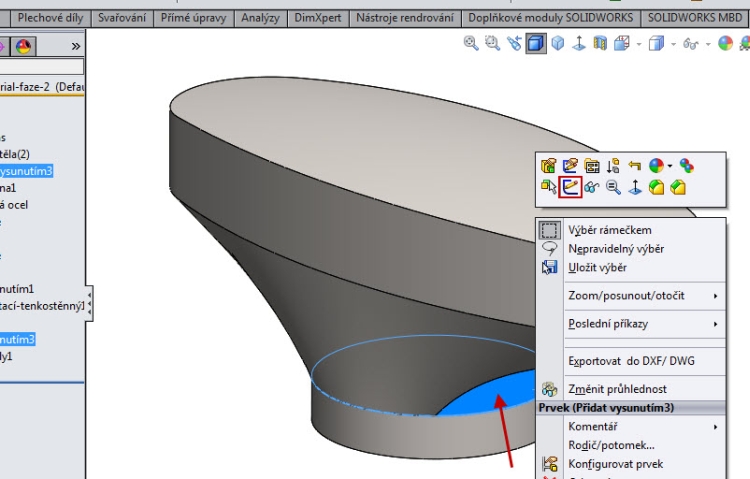

Založte náčrt na ploše znázorněné červenou šipkou na obrázku.

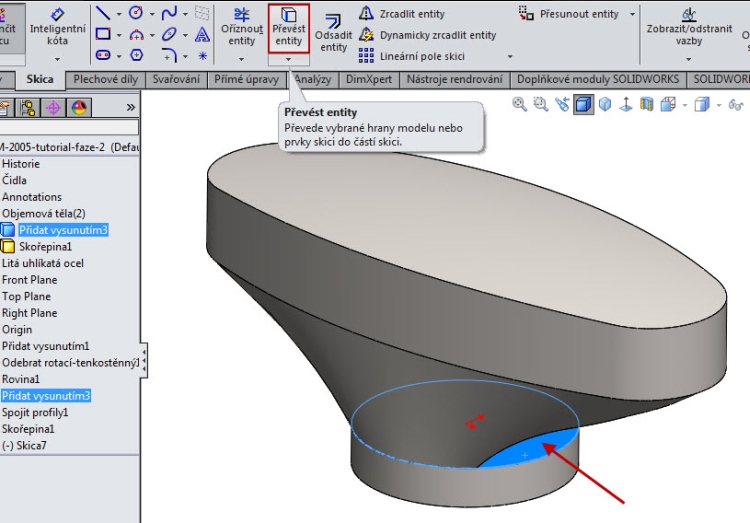

Označte plochu a vyberte příkaz Převést entity.

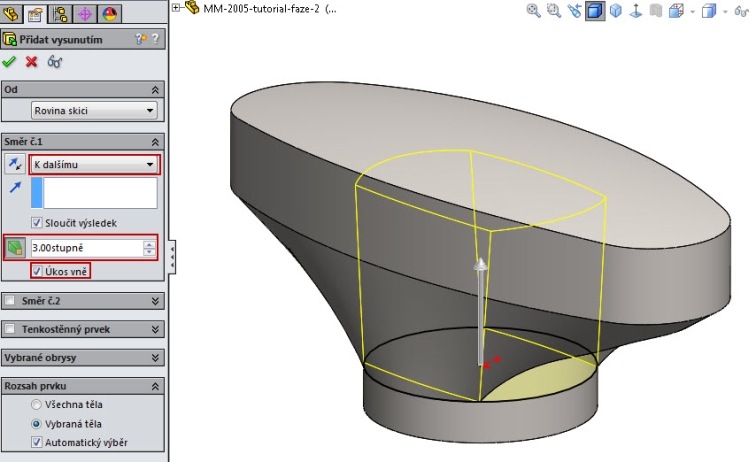

Vyberte příkaz Přidání vysunutím. V okně Směr č. 1 nastavte parametr vysunutí K dalšímu, aktivujte úkos, nastavte velikost úkosu na tři stupně a nastavte správně směr úkosu. Zkontrolujte náhled a dokončete příkaz.

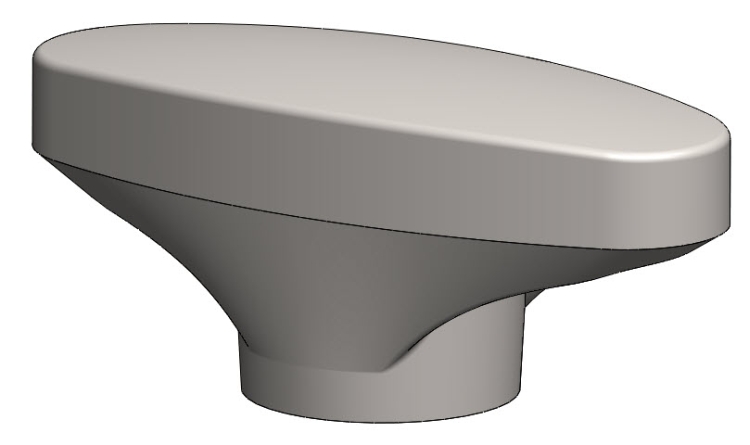

Nastavte úkos u spodní části modelovaného prvku.

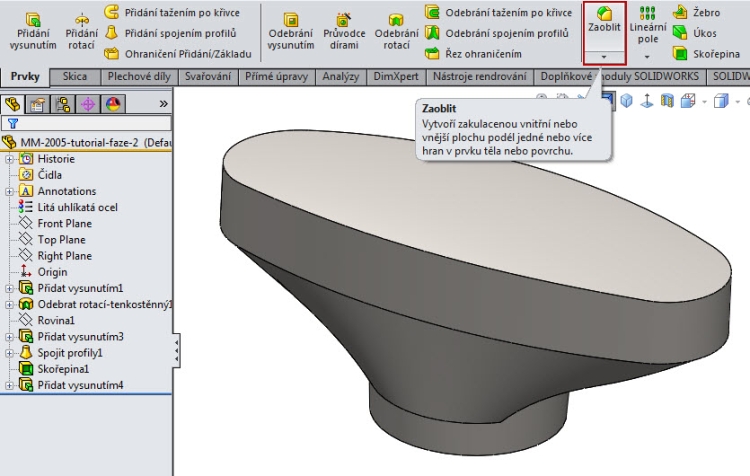

Vyberte příkaz Zaoblit.

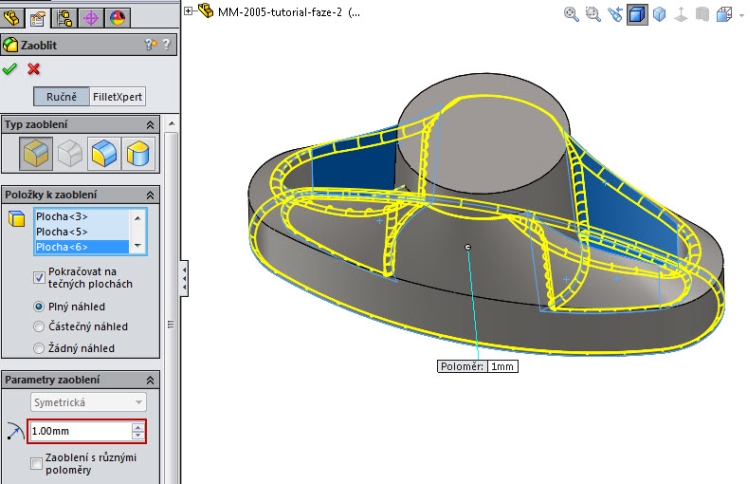

Nastavte poloměr zaoblení na hodnotu jeden milimetr a zaoblete hrany výběrem patřičných ploch. Měly byste označit celkem sedm ploch. Zkontrolujte náhled a dokončete příkaz.

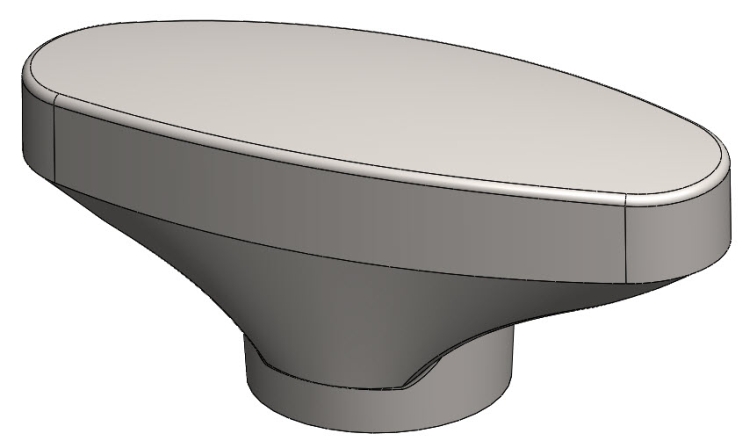

Model s potlačenou viditelností tečných hran.

Model se zobrazenými tečnými hranami.

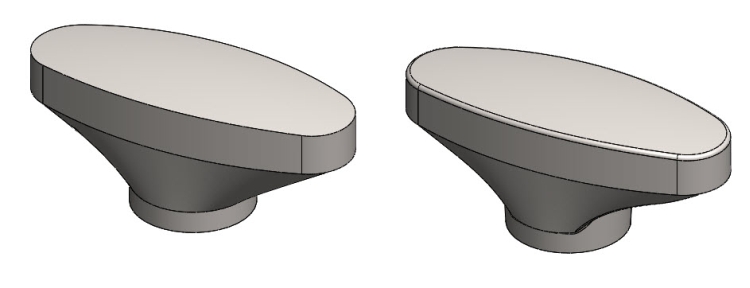

Porovnání obou modelů s viditelnými tečnými hranami.

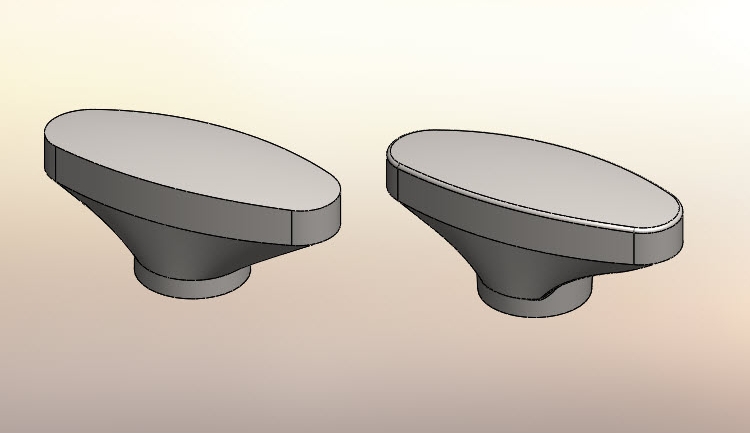

Porovnání obou modelů s potlačenou viditelností tečných hran.
