Model Mania: Soutěžní zadání z roku 2016

    / 8. 2. 2016

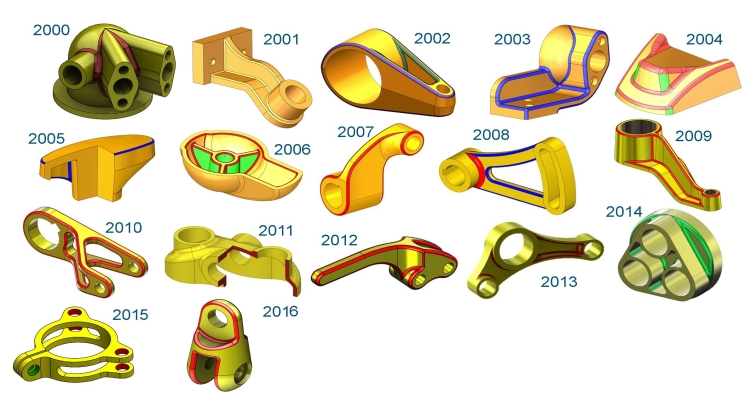

1-solidworks-modelmania-dallas-Texas-2016-zadani-reseni-solution-task-drawings-vykres

Soutěžním úkolem Model Manie na setkání SOLIDWORKS WORLD 2016 v Dallasu bylo vymodelovat součást, provést patřičné úpravy a výsledný model podrobit pevnostní analýze. Zkuste zpracovat soutěžní úkol podle výkresové dokumentace.

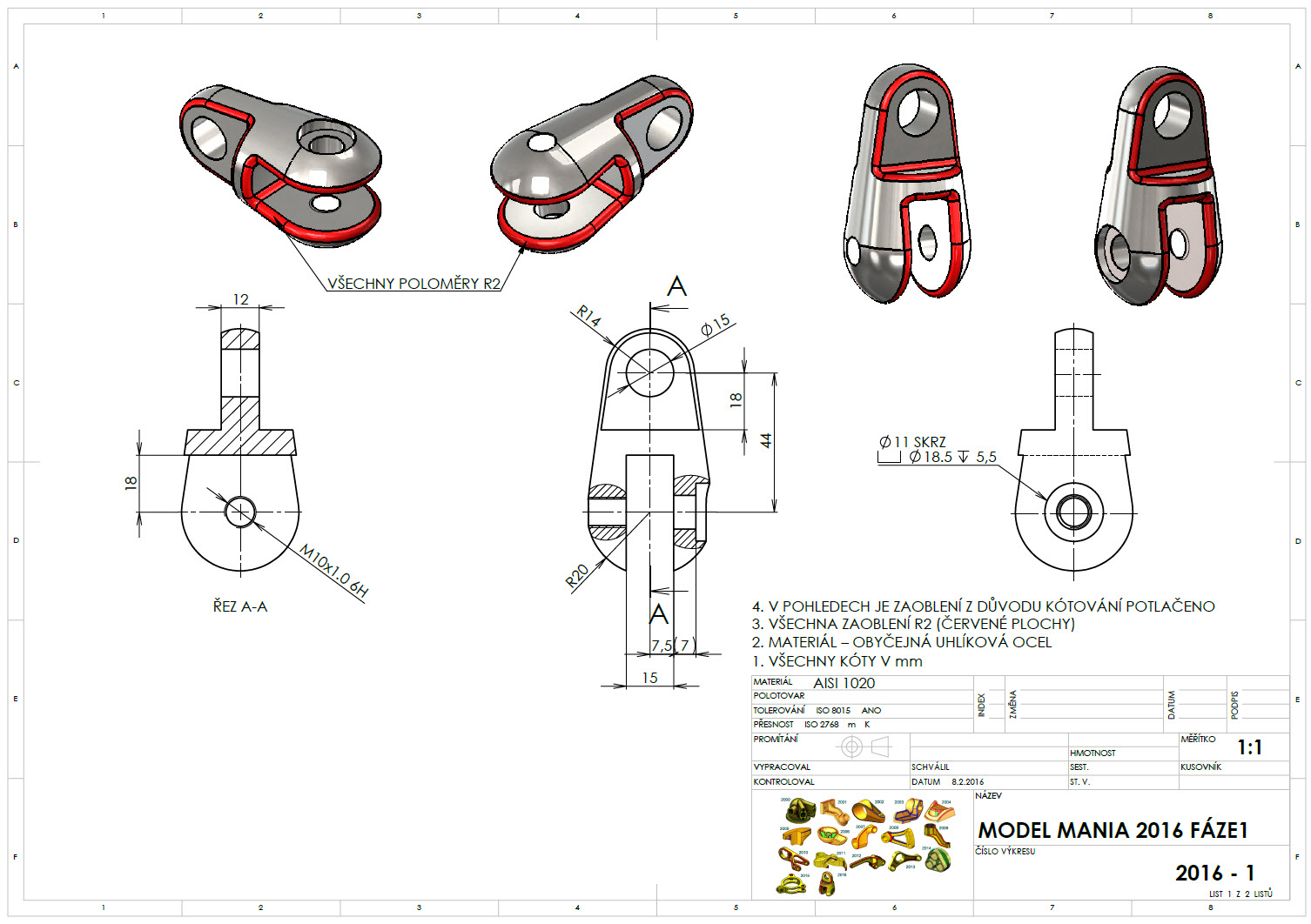

V první části soutěže bylo úkolem zpracovat model podle výkresu.

72-SolidWorks-World-2016-Dallas-Texas-Model-Mania-zadani-vykres-drawing-task

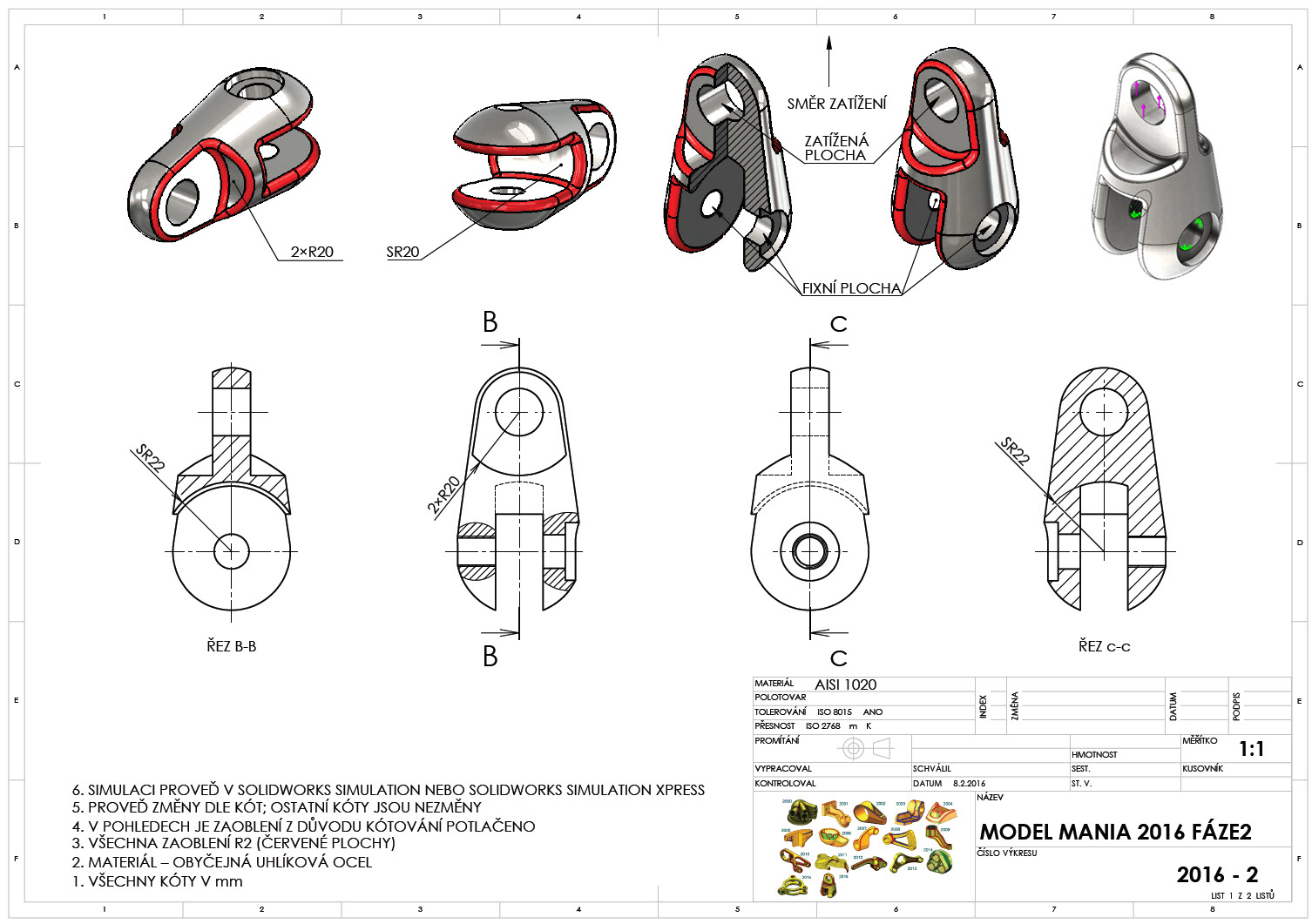

Druhá část soutěže se skládala z úprav modelu a pevnostní analýzy. Simulaci proveďte v modulu SOLIDWORKS Simulation nebo v SOLIDWORKS SimulationXpress – tento modul je dostupný i ve studijní verzi a v SOLIDWORKSu Standard.

73-SolidWorks-World-2016-Dallas-Texas-Model-Mania-zadani-vykres-drawing-task-1

Do komentáře na konci článku uveďte, jak dlouho vám trvalo zpracovat soutěžní zadání. Na konferencích SOLIDWORKS WORLD bývá soutěž rozdělena do dvou kategorií. Nejrychlejší čas zpracování v kategorii Uživatelé byl 13 minut a 32 sekund. V kategorii Prodejci byl vítězný čas 12 minut a 29 sekund. Porovnejte si zkušenosti a rychlost zpracování i s ostatními čtenáři.
