Novinky SOLIDWORKSu 2016: Díl 3.

Odkryjme další tři novinky nové verze. Podívejte se s námi, jak se automaticky upravuje ohraničení listu výkresu. Pro ty z vás, kdo již používají funkci DimXpert v dílech, máme zajímavé vylepšení. Začněme ale s funkcí, se kterou si usnadníte práci s hromadným převáděním hran nebo smyček do nové skici.

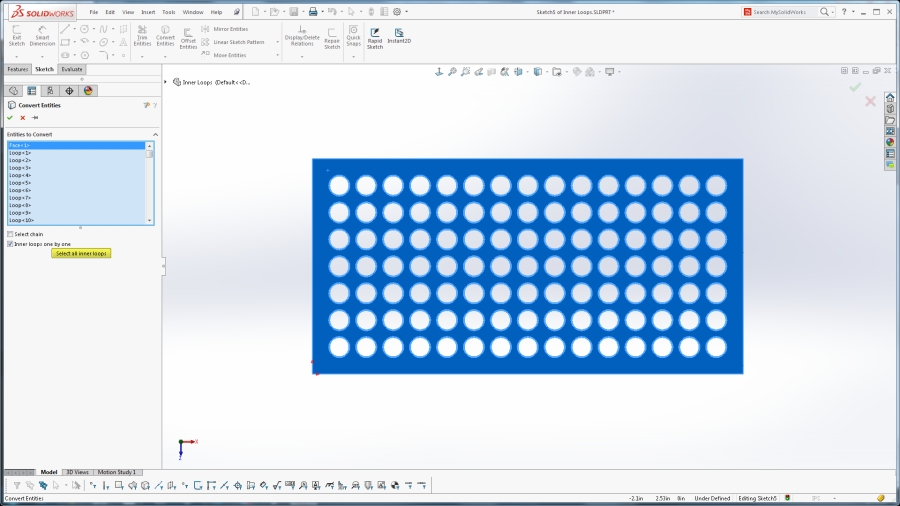

Převedení entit

Funkcí Převést entity můžete vytvořit jednu nebo více křivek, a to projekcí hrany, smyčky, plochy, křivky nebo vnějších obrysů skici, sady hran nebo sady křivek skici do roviny skici. Nově tato funkce po označení plochy umožní výběr všech vnitřních hran nebo smyček. Velmi užitečné je to tehdy, když potřebujete do nové skici převést hromadně velký počet hran nebo smyček.

7-Converting-Entities-with-Internal-Loops-SolidWorks-2016

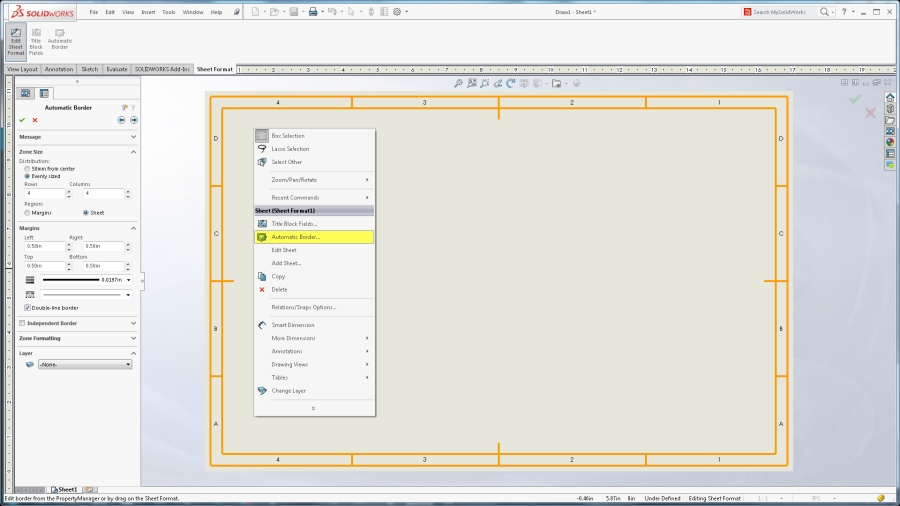

Automatické ohraničení

Nástroj umožňuje automaticky upravit formát listu, včetně uspořádání souřadnicové sítě. Použití funkce se projeví automaticky po provedení změny v záložce Parametry zóny v dialogovém okně Vlastnosti listu, aniž byste museli upravovat formát listu.

8-Sheet-Format-Automatic-Border-SolidWorks-2016

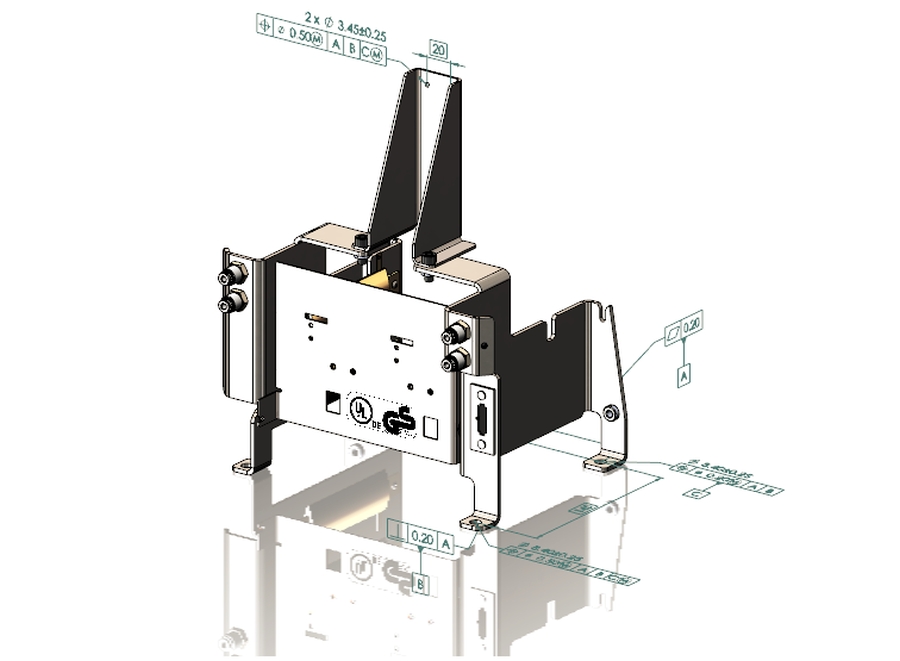

DimXpert v sestavách

Stejně, jako můžete v nové verzi v režimu modelování dílů vytvářet kóty a tolerance pomocí nástrojů DimXpert, můžete je využít i v sestavách. Kótovat lze například umístění a velikosti rozměrů otvorů či geometrické tolerance. Můžete také aplikovat funkci Automatické kótování. Funkci DimXpert použijete mj. při značení montážních otvorů a definovaní nerozebíratelných spojů.

9-DimXpert-for-Assemblies-SolidWorks-2016

Zdroj obrázků: SOLIDWORKS Tech Blog
