Novinky SOLIDWORKSu 2016: Díl 5.

    / 1. 10. 2015

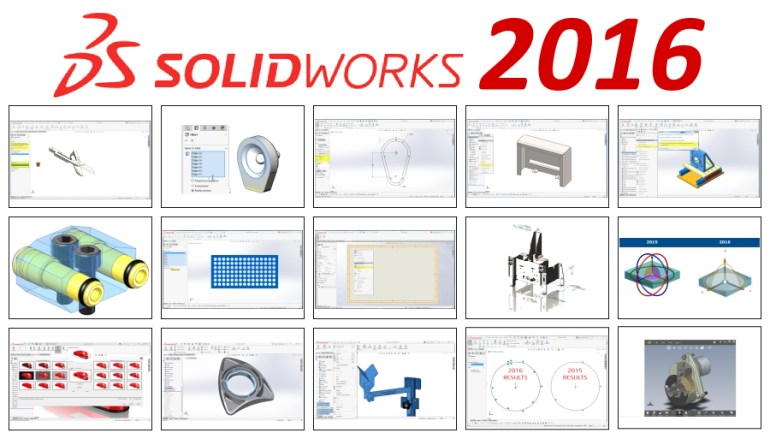

Na webu SOLIDWORKS Tech Blog byly před nedávnem odhaleno 15 nejzajímavějších novinek

V posledním díle našeho seriálu se dozvíte, jak rozdělit skicu na stejné úseky s přidáním vazby Stejná a jakých vylepšení se dočkal digitální prohlížeč eDrawings. Nejdříve však pár informací o tom, jak lze kopírovat díly s vazbami v sestavě.

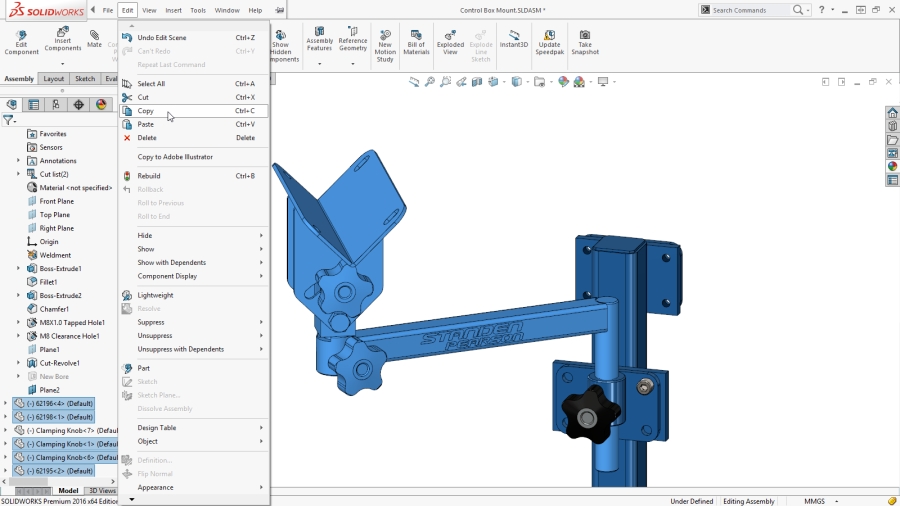

Kopírování více dílů

Tato nová funkce umožňuje kopírovat několik dílů v sestavě včetně vazeb. Vazby, které jsou mezi kopírovanými díly, zůstávají zachovány i ve vytvořených kopiích. Příkladem může být sestava, ve které máte šroubek se dvěma podložkami a maticí a mezi nimi existují patřičné vazby. Chcete-li vytvořit tu samou instanci s udržením vazby, stiskněte klávesy Ctrl a ve FeatureManageru vyberte komponenty, které chcete kopírovat. Se stisknutou klávesou Ctrl chytněte jeden z označených prvků a přetáhněte jej do grafického prostředí. Všechny označené díly se zkopírovaly včetně vazeb.

13-absorbed-reference-curves-SolidWorks-2016

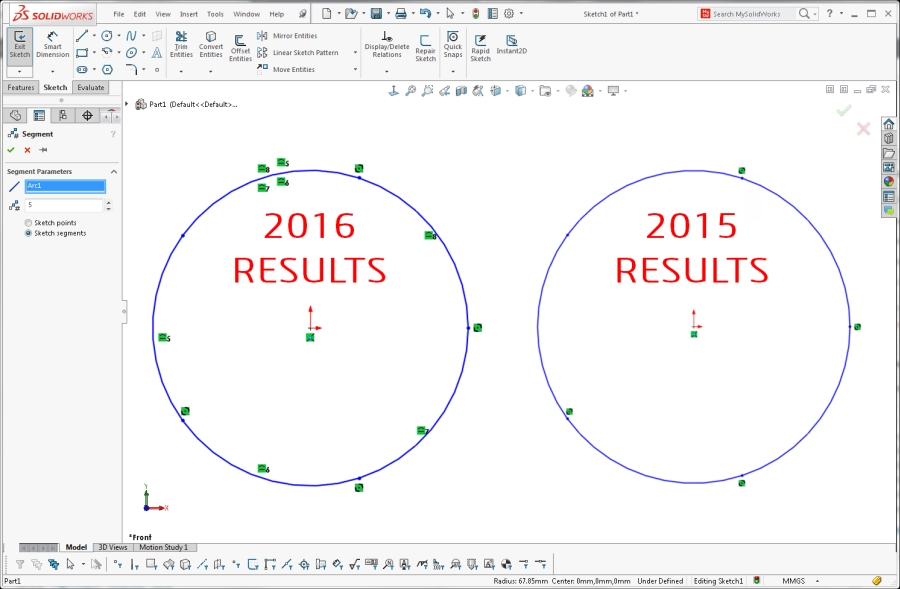

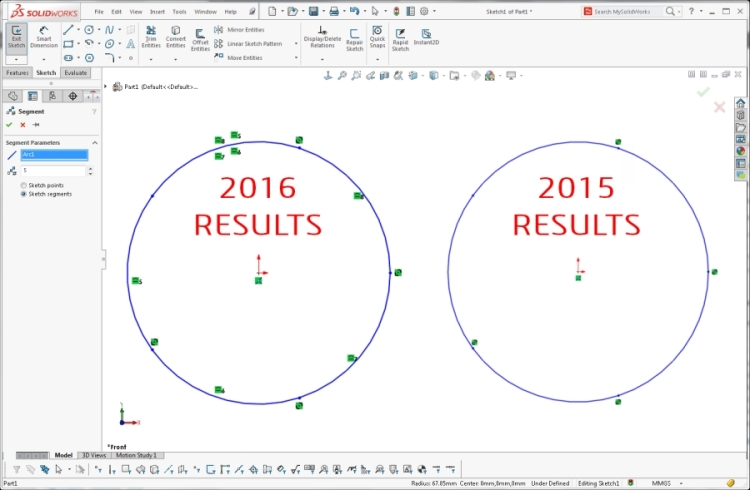

Rozdělení skici na stejně dlouhé úseky

Nástrojem Úsek vytvoříte ekvidistantní body nebo úseky skici. V nové verzi lze rozdělit části oblouků a kružnic na stejné úseky. V aktivní skice – obsahující kružnici nebo oblouk – vyberte ze záložky Nástroje > Nástroje pro skici příkaz Úsek. V PropertyManageru aplikujte počet instancí a vyberte jednu z možností: Body skici nebo Úseky skici. Aplikujete-li na náčrt druhou volbu, rozděleným segmentům se přidá vazba Stejná.

14-absorbed-reference-curves-SolidWorks-2016

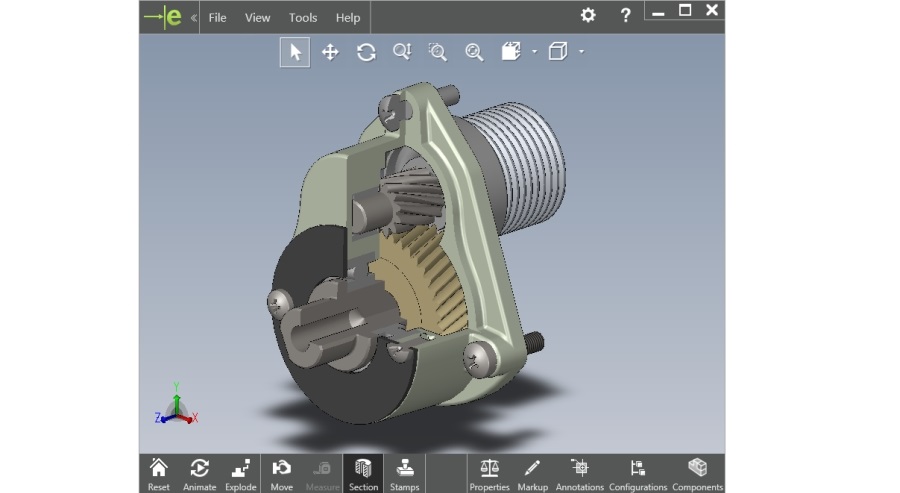

Pokročilé řezy v eDrawings

Pokud uložíte řez dílu nebo sestavy použitím jedné nebo více rovin v SOLIDWORKSu, můžete stejný řez aktivovat v digitálním prohlížeči eDrawings.

15-absorbed-reference-curves-SolidWorks-2016-1

Zdroj obrázků: SOLIDWORKS Tech Blog
