Obousměrná kruhová pole v SOLIDWORKSu 2017

    / 5. 1. 2017

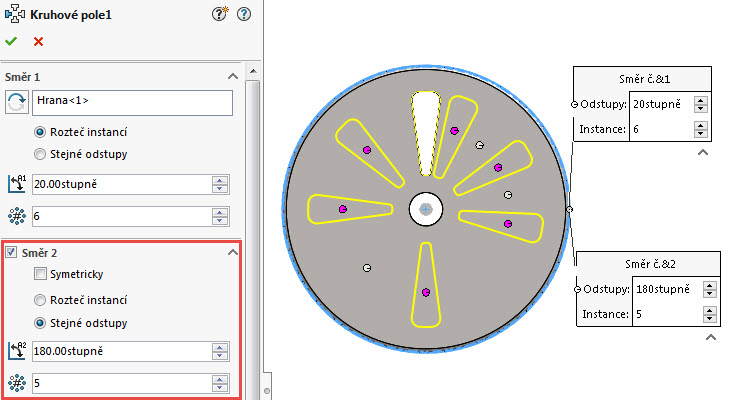

19-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

Prvek Kruhové pole slouží pro kopírování prvků, ploch nebo těl a v SOLIDWORKSu 2017 dospěl k vylepšení – instance můžete kopírovat oběma směry a s různými parametry nastavení. V tomto tipu vám poradíme, jak.

Příkaz Kruhové pole se nachází v záložce Prvky na panelu CommandManager v rozbalovacím menu po kliknutí na malou černou šipku pod příkazem Lineární pole.

10-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

V PropertyManageru Kruhové pole1 je po výběru příkazu aktivní vždy pole Směr 1. Potřebujete-li kopírovat prvek, plochu nebo tělo i druhým směrem, musíte zaškrtnout volbu Směr 2.

11-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

V poli Směr 1 lze určit směr kopírování výběrem kruhové hrany nebo válcové plochy. Výběr jedné z možností určuje osu pole pro oba směry. Rozmístění kopírovaných instancí určuje jejich počet nebo stejné odstupy. V ukázce níže vidíte nastavení v PropertyManageru pro obě varianty:

  • Směr 1 je určen roztečí instancí, která je dána úhlem a počtem kopírovaných prvků. Směr kopírování instancí určuje zelená šipka.
  • Směr 2 je definován stejnými odstupy – zadává se úhel a počet instancí, které jsou v tomto úhlu rozmístěny shodnými odstupy. Směr kopírování instancí určuje oranžová šipka.

12-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

Tip: Pole Směr 2 obsahuje i volbu Symetricky. Pokud tuto volbu zaškrtnete, provede se kopírování instancí jako ve směru 1 – proto jsou po zaškrtnutí další volby v poli Směr 2 neaktivní (šedé).

13-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

Vynechání instancí

Chcete-li vynechat některou z kopírovaných instancí (ve směru 1 nebo 2), přepněte se do pole Vynechané instance. V grafickém náhledu se u kopírovaných instancí zobrazí fialové body. Pokud na bod kliknete (nebo provede hromadný výběr), instance se zařadí do pole Vynechané instance a zmizí z grafického náhledu (po dokončení příkazu nebo kopírování).

17-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

Položky vynechaných instancí

Seznam vynechaných instancí

Fialová barva se po výběru instancí k vynechání změní v bílou. Chcete-li instanci vrátit do seznamu kopírovaných instancí, klikněte na bílý bod (nebo proveďte hromadný výběr bodů). Kopírované instance se vrátí do grafického náhledu a bílý bod se změní ve fialový.

15-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky

Obousměrné pole využijete při kopírování prvků, ploch nebo těl oběma směry, z nichž každý může být určen jinými parametry (roztečí instancí nebo stejnými odstupy) nebo symetricky.

16-SolidWorks-2017-obousmerna-kruhova-pole-tipy-a-triky
