Obrázek s využitím funkce Nálepka

    / 5. 3. 2014


Návod popisuje, jak vymodelovat rám obrázku s využitím příkazu Přidání tažením po křivce. Dále se čtenář dozví, jak aplikovat na model obrázek.

V Přední rovině načrtněte uvedenou skicu. Tento náčrt je řezem rámu obrázku. Náčrt bude sloužit jako profil, který se bude táhnout po křivce.

V Horní rovině založte náčrt.

Nakreslete obdélník, který má rozměry formátu A4. Jedná se o rozměr 210 na 297 milimetrů.

Vyberte levý dolní roh obdélníku a se stisknutou klávesou Ctrl označte pravý dolní vrchol profilu rámu. Přidejte vazbu Sjednocená.

Nyní je skica plně určená a tento náčrt bude sloužit jako trasa pro tažení profilu rámu.

Vyberte ze seznamu příkaz Přidání tažením po křivce.

Vyberte nejdříve profil rámu a po té trasu tažení. Zkontrolujte v náhledu budoucí model rámu a potvrďte příkaz.

Z Knihovny návrhů, kterou naleznete v pravé části modelovacího prostředí, vyberte vhodnou texturu, např. dřevo — leštěný mahagon.

Založte náčrt v rovině Horní.

Ve Stromové historii označte skicu, ve které jste kreslili trasu pro tažení profilu. Dále vyberte příkaz Převést entity.

Jakmile se převede náčrt, vyberte ze záložky Plochy příkaz Rovinný povrch.

Zkontrolujte v náhledu plochu, kterou tvoří strany obdélníku. Potvrďte příkaz.

Model obrázku včetně jeho rámu je hotov. Nyní je však nutné přidat na plochu obrázek a pro přidání obrázku slouží funkce Nálepka.

Z Display Manageru vyberte záložku Nálepka. Dvakrát klikněte levým tlačítkem myši na některou ze seznamu značek.

V levé části obrazovky nyní můžete pomocí Cesty souboru obrázku navolit svůj vlastní obrázek.

Označte levým tlačítkem myši plochu, kam chcete nálepku umístit.

V záložce Mapování naleznete řadu funkcí, kterými lze měnit parametry obrázku. Mezi základní funkční parametry patří Uzamknutý poměr stran, Otočení obrázku, Změna velikosti obrázku a Způsob promítání.

Po úpravě formátu vloženého obrázku je model a rám obrázku hotov.

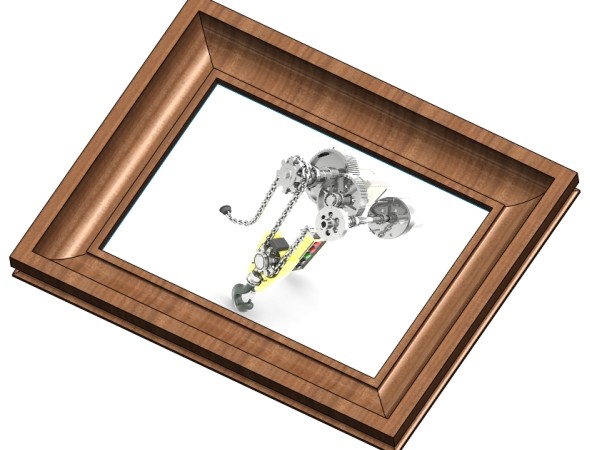

Model obrázku renderovaný v aplikaci PhotoView.
