Ozubené kolo a SolidWorks Toolbox

    / 18. 2. 2014


SolidWorks nabízí knihovnu součástí nazvanou Toolbox. Pomocí několika kroků je možné vložit do prostředí sestavy ozubené kolo nebo jinou normalizovanou součást.

Otevřete díl sestavy.

Z záložce Vložit vyberte odkaz na Doplňkové moduly.

Vyberte a aktivujte doplňkový modul SolidWorks Toolbox.

Druhou možností, jak aktivovat SolidWorks Toolbox, je rozkliknout Knihovnu návrhů a kliknout na text Přidat nyní.

Vyberte ze seznamu norem například ISO normu a otevřete složku.

Vyberte a otevřete složku Převody.

Vyberte a otevřete složku Ozubená kola.

Jako poslední krok klikněte pravým tlačítkem na Přímozubé kolo a vyberte ze seznamu příkaz Vložit do sestavy.

V levé částí modelovacího prostředí se zobrazí parametry, které definují ozubené kolo. Vyberte parametry pro požadované ozubené kolo a potvrďte Vlastnosti ozubeného kola.

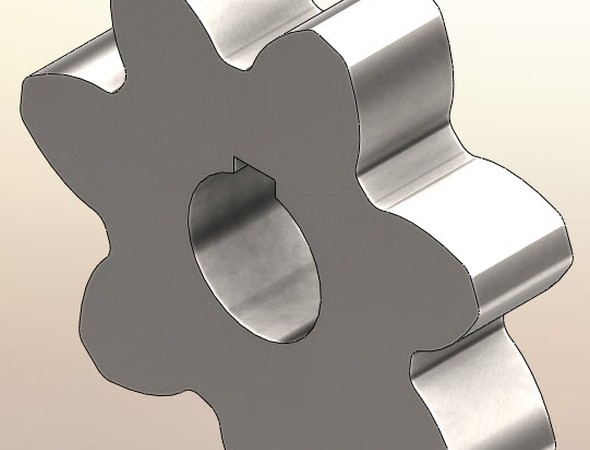

Do sestavy jste nyní přidali model ozubeného kola.

Při práci s modelem ozubeného kola je nutné dávat pozor na tvar křivky. Ozubené kolo vložené ze SolidWorks Toolbox má boční křivku zubu ve tvaru oblouku a takový model není použitelný pro jeho výrobu pomocí CAM systému. Ozubené kolo je vhodné pouze pro animace nebo simulace.

Jestliže chcete vytvořit model ozubeného kola s tvarem evolventy, podívejte se na návod Křivka řízená rovnicí: Evolventa.
