Pět tipů pro zobrazení nebo skrytí kosmetického závitu

    / 9. 1. 2015

7-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt

Při modelování a zobrazení závitu na výkrese je nutné umístit na modelovaný díl kosmetický závit. Pro zobrazení nebo skrytí kosmetického závitu lze použít hned pět různých způsobů.

Níže uvedené varianty si vyzkoušejte na modelu, který obsahuje prvek Kosmetický závit. Typickým představitelem je šroub nebo matice.

1. Strom FeatureManager a položka Popisy (Zobrazit popisy)

Klikněte pravým tlačítkem na položku Popisy a zatrhněte možnost Zobrazit popisy.

1-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt

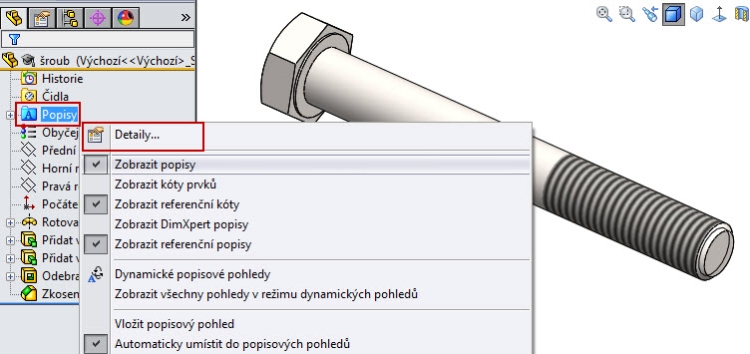

2. Strom FeatureManager a položka Popisy (Detaily)

Klikněte pravým tlačítkem na položku Popisy a vyberte možnost Detailování.

2-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt

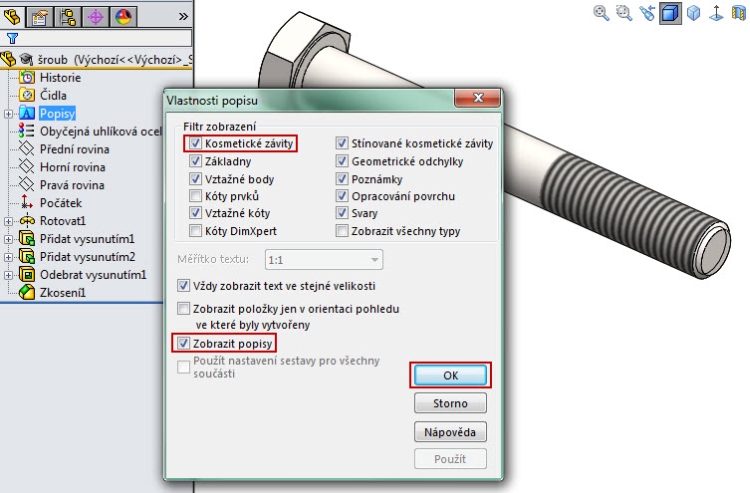

V tabulce můžete upravovat nastavení zobrazení popisů – včetně kosmetických závitů.

3-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt

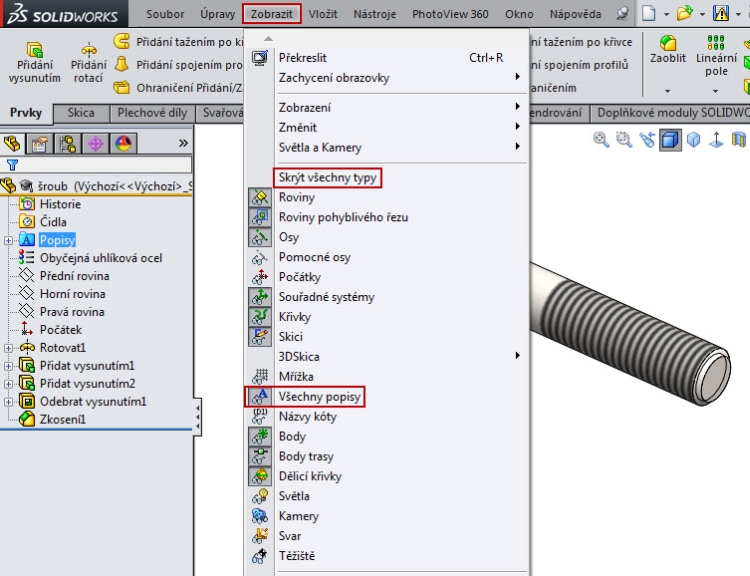

3. Základní panel Zobrazit

V základním panelu Zobrazit můžete zobrazit nebo skrýt popisy pomocí funkcí Skrýt všechny typy nebo Všechny popisy.

4-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt

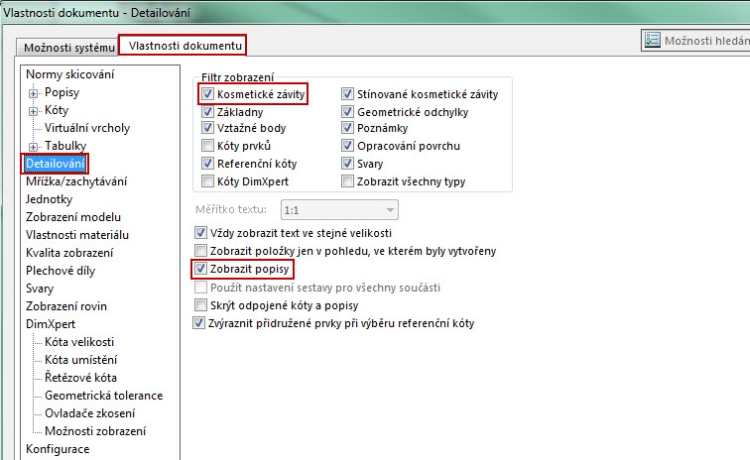

4. Základní panel Nástroje

V základním panelu Nástroje vyberte záložku Možnosti. Po zobrazení okna vyberte záložku Vlastnosti dokumentu a vyberte v seznamu kartu Detailování. Zaškrtnutím vybraných políček zobrazíte nebo skryjete popisy, včetně kosmetických závitů.

5-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt

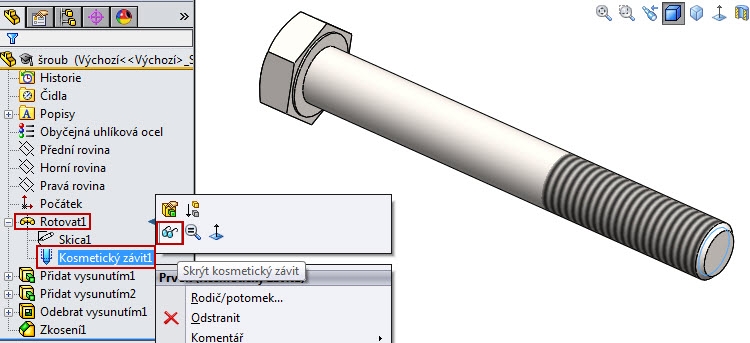

5. Strom FeatureManager a výběr prvku obsahujícího kosmetický závit

Klikněte pravým tlačítkem myši na vybraný prvek ve stromové historii obsahující kosmetický závit. Pomocí tlačítka se symbolem brýlí zobrazíte nebo skryjete kosmetický závit.

6-SolidWorks-tipy-kosmeticke-zavity-zobrazit-skryt
