Pevnostní analýza příhradové konstrukce

    / 24. 1. 2014

Jak ověřit pevnost modelů a působení dynamických sil v řešení SolidWorks Simulation se dozvíte na zajímavém on-line semináři již příští týden.

Živá prezentace o délce 22 minut se koná ve čtvrtek 7. dubna od 10 hodin. Přednášku povede Miloš Hrazdíra ze společnosti Dassault Systèmes SolidWorks.

Jak optimalizovat návrh výrobku v řešení SolidWorks Simulation se dozvíte na on-line semináři. Obrázek: autor
Jak optimalizovat návrh výrobku v řešení SolidWorks Simulation se dozvíte na on-line semináři. Obrázek: autor

Tento návod popisuje, jak definovat uchycení a silové zatížení na modelu příhradové konstrukce v modulu Simulation Xpress.

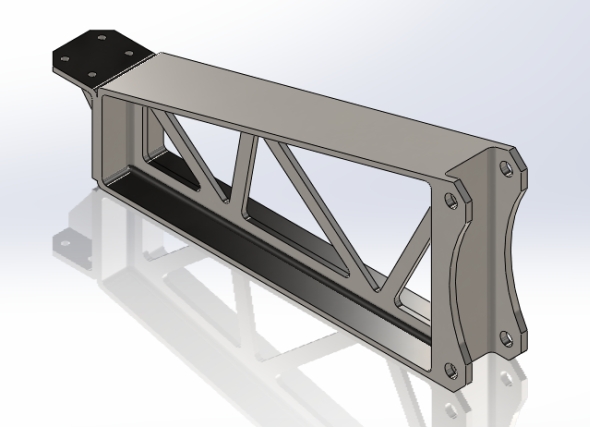

Pro pevnostní analýzu byl vytvořen model příhradové konstrukce.

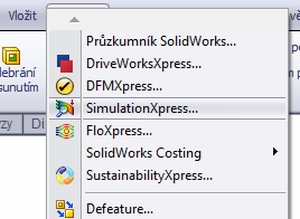

V panelu Nástroje vyberte a zapněte zásuvný modul Simulation Xpress.

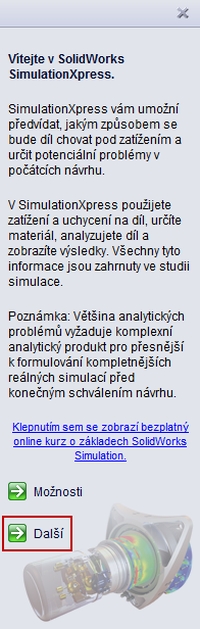

V pravém panelu zvolte možnost Další.

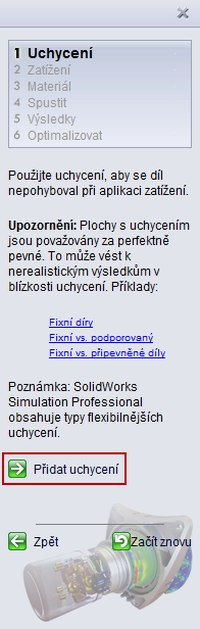

Zvolte možnost Přidat uchycení.

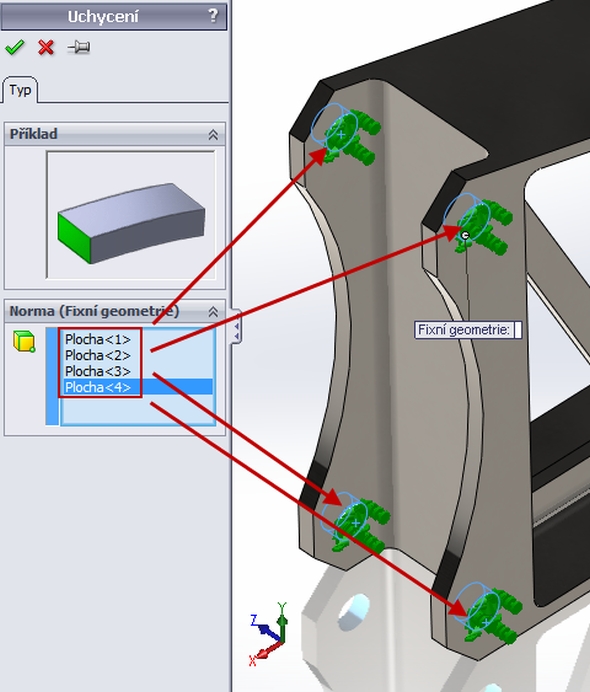

Příhradová konstrukce je zavěšena za čtyři průchozí otvory. Tyto otvory je nutné označit ve výběrovém poli pro definici uchycení, které je prvním krokem při zadávání parametrů pevnostní analýzy.

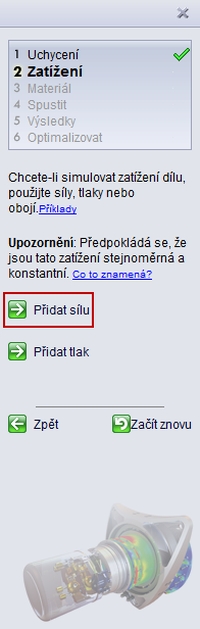

Po definici uchycení následuje přidání síly.

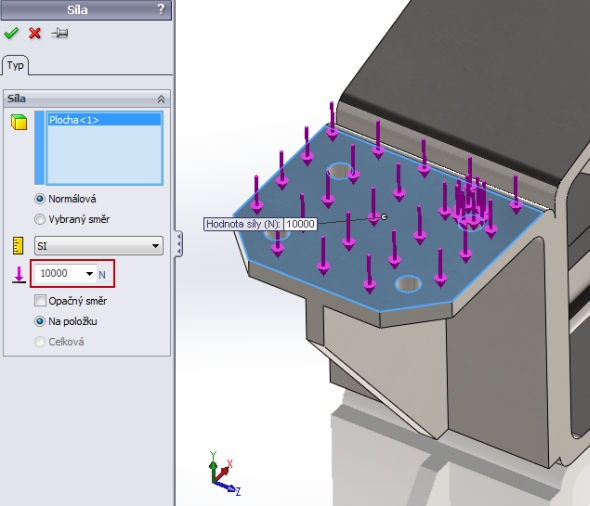

Na zatěžovanou plochu přidejte sílu o velikosti deset tisíc newtonů.

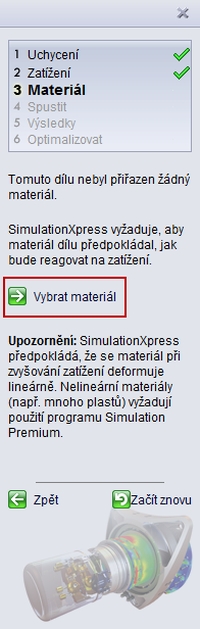

Definujte materiál příkazem Vybrat materiál.

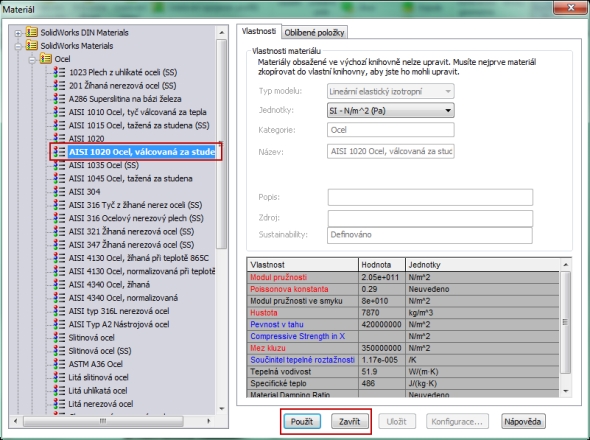

V knihovně materiálů vyberte Ocel, tyč válcovaná za studena. Stiskněte tlačítko Použít a pak tlačítko Zavřít.

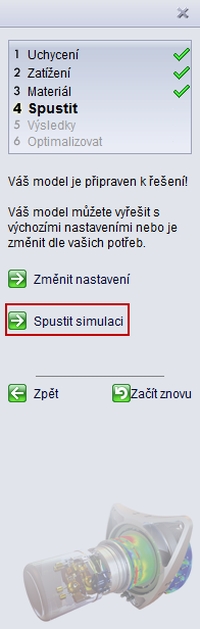

Nyní stačí zvolit příkaz Spustit simulaci.

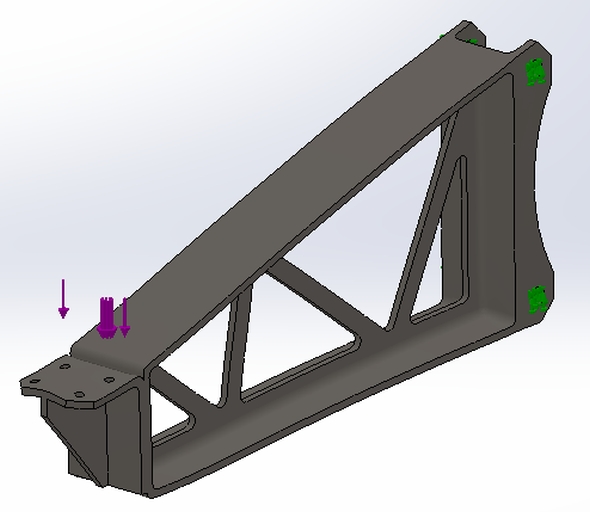

Před výsledkem analýzy se zkontroluje průběh zatížení animací. Jestliže je animace v pořádku a součást je zatěžována dle předpokladů, zvolte příkaz Ano, pokračovat.

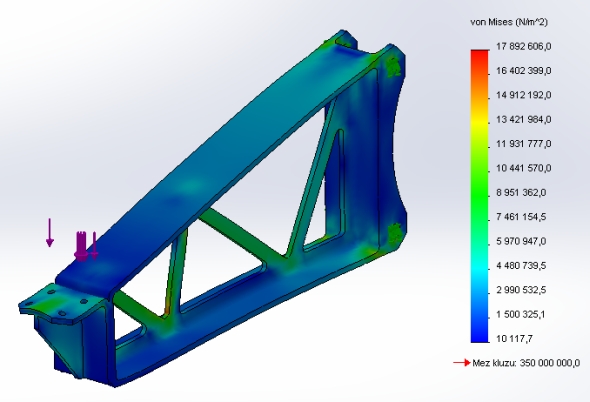

Výsledek pevnostní analýzy zatížené příhradové konstrukce dle von Mises.

Výsledek posunutí.
