Plechový kryt: Zadání cvičného modelu

    / 25. 1. 2016

34-sheet-metal-MujSolidWorks-SolidWorks-plechovy-dil-1

Na krytu si můžete vyzkoušet základní modelovací prvky, které se používají při tvorbě plechových dílů. Zkuste nejprve sami připravit model podle výkresové dokumentace.

Nebudete-li si při modelování vědět rady, pomůže vám návod, který najdete s odstupem několika dnů opět zde na našem webu. Můžete si poté porovnat váš samostatný postup s tím námi doporučeným.

Náhled na celý výkres:

1-SolidWorks-plechovy-dil-Sheet-metal-navod-postup-vykres-1

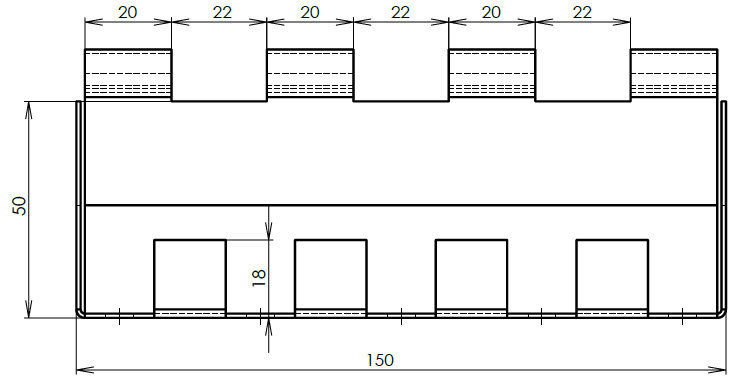

Detailní pohled na nárys:

36-sheet-metal-MujSolidWorks-SolidWorks-plechovy-dil

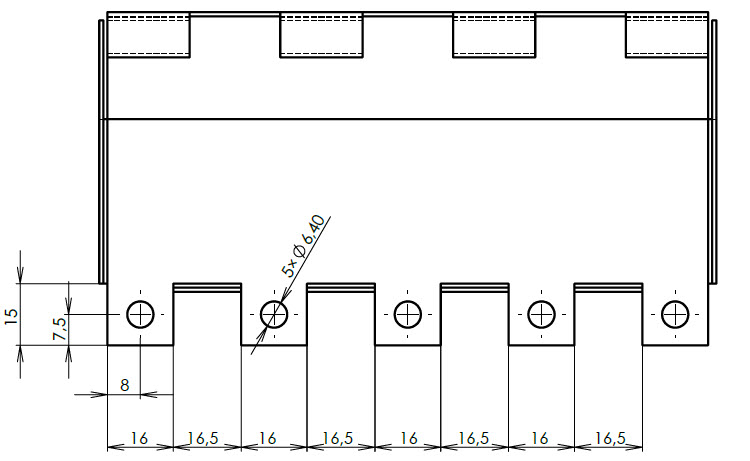

Detailní pohled na půdorys:

37-sheet-metal-MujSolidWorks-SolidWorks-plechovy-dil

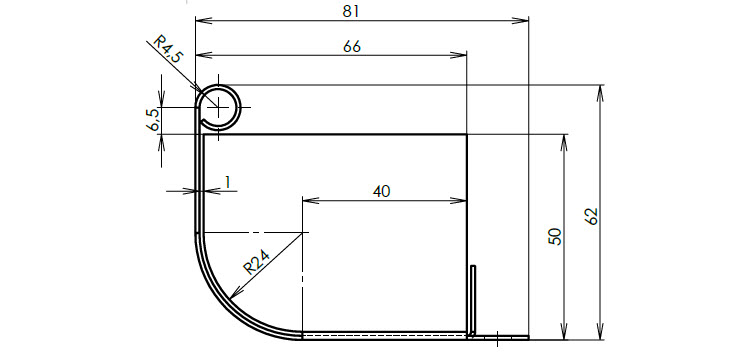

Detailní pohled na bokorys:

38-sheet-metal-MujSolidWorks-SolidWorks-plechovy-dil

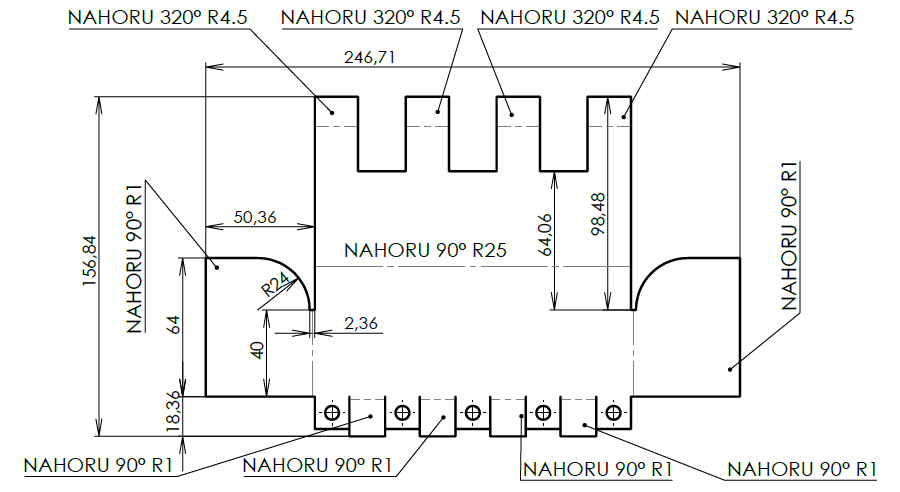

Znázornění rozvinutého pohledu a popis ohybů:

2-SolidWorks-plechovy-dil-Sheet-metal-navod-postup-vykres-1
