Pokročilý výběr součástí v sestavách

    / 1. 7. 2016

9-metody-vyberu-v-sestavach-SolidWorks

Při práci s velkými sestavami určitě využijete zajímavé funkce pokročilého výběru dílů a podsestav. Výběr můžete filtrovat mj. podle toho, zda se jedná o potlačený, skrytý, vazbený a identický díl, nebo podle velikosti.

Výběr dílů a podsestav vám ukážeme na sestavě planetové převodovky, kde jsou některé díly skryté, potlačené, zavazbené a identické.

0-metody-vyberu-v-sestavach-SolidWorks

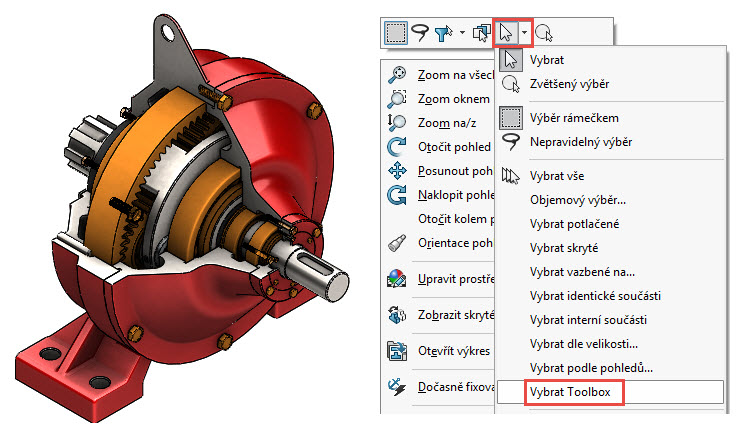

Chcete-li získat přístup k možnostem výběru, klikněte pravým tlačítkem do prázdného místa a v Kontextovém panelu nástrojů Místní nabídky klikněte na šipku dolů vedle tlačítka Vybrat. Poté zvolte požadovanou možnost z roletové nabídky.

1-metody-vyberu-v-sestavach-SolidWorks

Zvětšený výběr

Zvětšený výběr využijete při výběru detailů i při modelování dílů → nástroj Lupa.

Výběr rámečkem a nepravidelný výběr

Příkazy Výběr rámečkem a Nepravidelný výběr jsme již popsali v našem tipu Jak nastavit a využít metodu výběru.

Pro efektivní výběr dílů v sestavách, který se projeví zvýrazněním položek v grafické ploše i ve FeatureManageru, slouží tyto funkce:

Objemový výběr

Objemovým výběrem v sestavě vyberte součásti dočasně určené objemem vysunutého transparentního kvádru. Výběr zahrnuje díly, kterou jsou uvnitř.

2-metody-vyberu-v-sestavach-SolidWorks

Vybrat potlačené

Funkcí Vybrat potlačené provedete výběr potlačených dílů a podsestav ve FeatureManageru.

3-metody-vyberu-v-sestavach-SolidWorks

Vybrat skryté

Vybrat skryté provede označení dílů ve FeatureManageru i grafické ploše. Všechny díly pak můžete zobrazit tlačítkem ZobrazitKontextovém panelu nástrojů Místní nabídky.

4-metody-vyberu-v-sestavach-SolidWorks

Vybrat vazbené

Zvolíte-li funkci Vybrat vazbené, vyberete všechny součásti s vazbou na tuto součást. Na obrázku jsou zvýrazněny oranžově díly, kterou jsou zavazbeny k unašeči (zvýrazněný červenou šipkou).

5-metody-vyberu-v-sestavach-SolidWorks

Vybrat identické součásti

Potřebujete v sestavě vybrat všechna identická ozubená kola? Zvolte funkci Vybrat identické součásti.

10-metody-vyberu-v-sestavach-SolidWorks

Vybrat interní součásti

Funkce Vybrat interní součásti vybere všechny součásti uzavřené ostatními součástmi a zvýrazní je ve FeatureManageru.



Vybrat podle velikosti

Vybrat podle velikosti usnadní výběr zadaný procentem velikosti sestavy. Pro náhled musíte mít aktivní funkci Dynamický výběr.

6-metody-vyberu-v-sestavach-SolidWorks

Vybrat podle pohledů

Dialogové okno příkazu Vybrat podle pohledů slouží pro výběr součástí, které lze vidět ve zvoleném pohledu. Vybrat lze současně až tři pohledy.

7-metody-vyberu-v-sestavach-SolidWorks

Vybrat součásti Toolbox

Chcete-li vybrat součásti vložené z knihovny Toolbox, zvolte tuto možnost.

8-metody-vyberu-v-sestavach-SolidWorks
