Postup modelování lopatkového kola #3

    / 28. 1. 2019

66-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

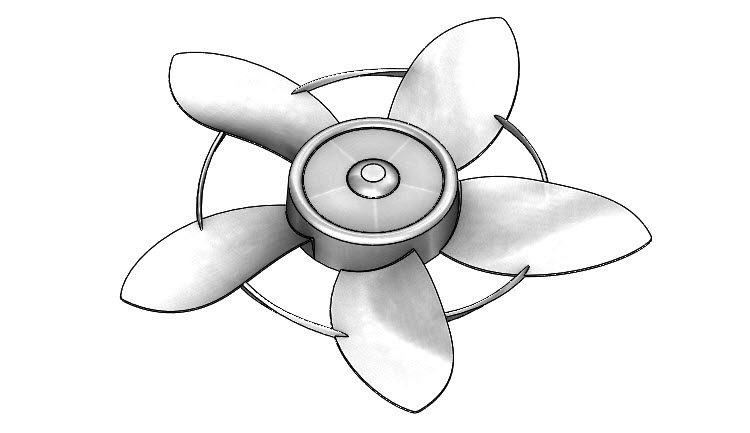

Lopatkové kolo větráku má geometrii lopatek přizpůsobenou tak, aby optimálně rozvádělo vzduch do okolí. Při modelování využijete základní a pokročilé metody konstruování včetně promítání křivek a konstruování povrchů. Podívejte se náš návod a postupujte při tvorbě modelu krok za krokem.

Otevřete si model 201810-01-04.SLDPRT a pokračujte v modelování podle návodu.

Tip: Pokud model nemáte, postupujte podle prvního dílu návodu nebo podle poslední fáze modelu, u které jste s konstruováním skončili. Zadání k modelování sestavy větráku je dostupné on-line.

Konstrukce plochy lopatky

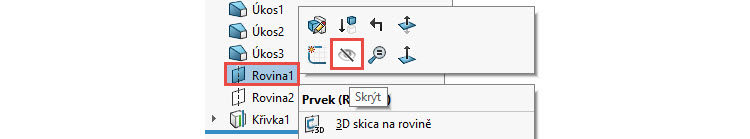

Skryjte rovinu Rovina1.

70-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

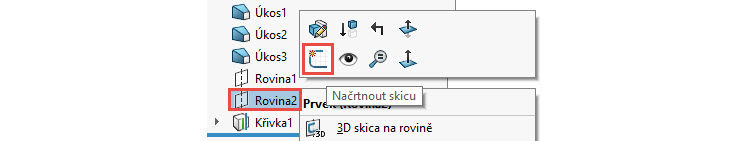

Vytvořte novou skicu v rovině Rovina2.

71-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

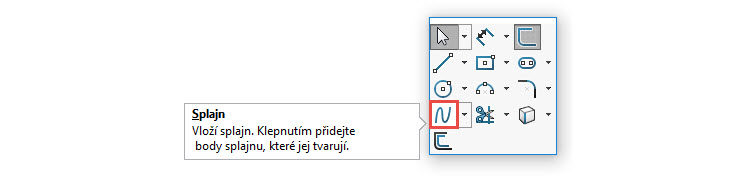

Panelu zkratek (klávesa S) vyberte příkaz Splajn.

72-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Umístěte počáteční bod splajny.

73-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

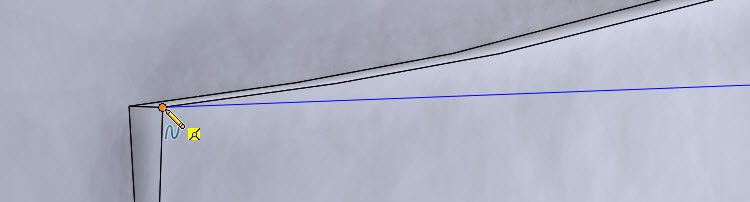

Umístěte koncový bod splajny a poklepáním ukončete skicování splajny.

74-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

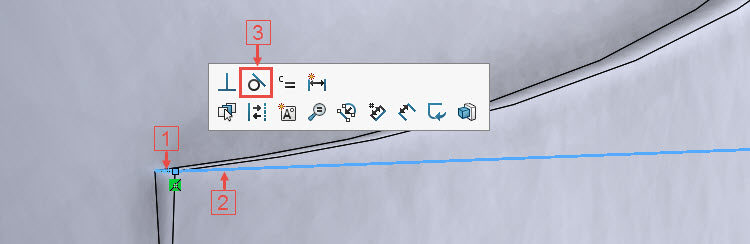

Stiskněte klávesu Ctrl, vyberte hranu (1), splajnu (2) a z kontextového panelu nástrojů vyberte vazbu Tečná (3).

75-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

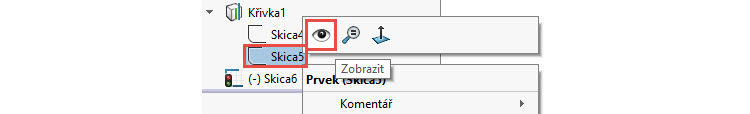

Ve FeatureManageru rozbalte složku Křivka1 a zobrazte si skicu Skica5.

76-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

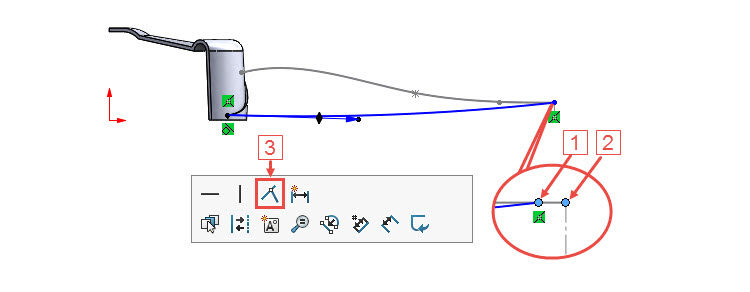

Stiskněte klávesu Ctrl, vyberte koncový bod splajny (1), koncový bod konstrukční přímky ze skici Skica5 (2) a z kontextového panelu nástrojů vyberte vazbu Sjednocená (3).

77-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

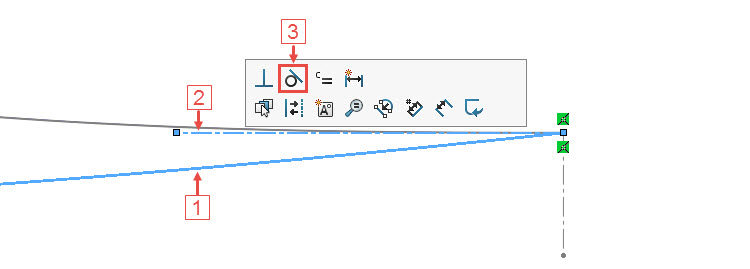

Stiskněte klávesu Ctrl, vyberte splajnu (1), konstrukční čáru (2) a z kontextového panelu nástrojů vyberte vazbu Tečná (3).

78-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Zkontrolujte skicu a ukončete ji.

79-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

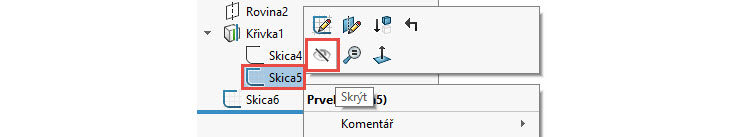

Skryjte skicu Skica5.

80-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Vytvořte skicu v rovině Přední.

81-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

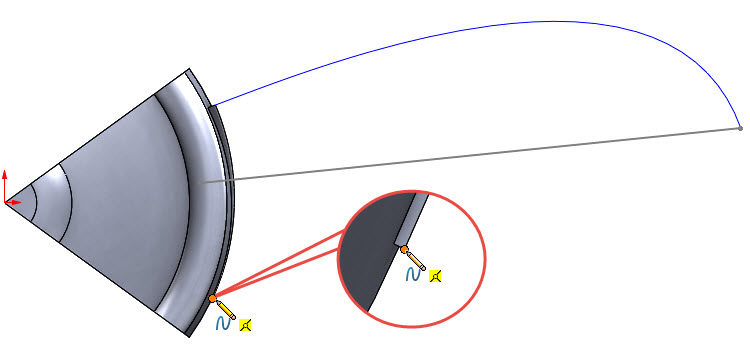

Ze záložky Skica vyberte příkaz Splajn a začněte skicovat splajn ve vrcholu → viz detail.

82-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

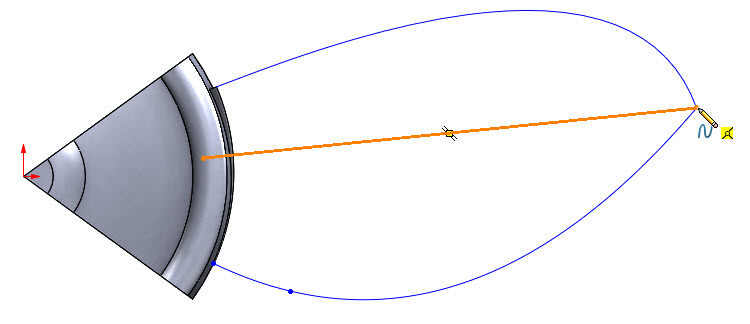

Koncový bod umístěte v koncovém bode křivky Křivka1.

83-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

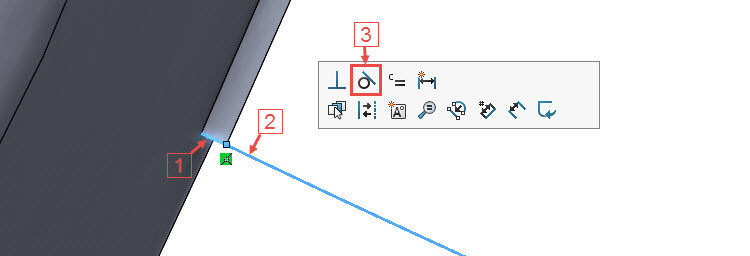

Stiskněte klávesu Ctrl, vyberte hranu (1), splajnu (2) a přidejte vazbu Tečná (3).

84-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

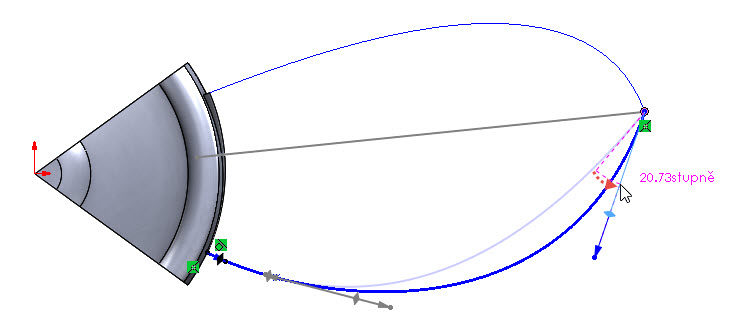

Přesuňte ovládací bod splajny podle obrázku. Ukončete skicu.

85-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Uložte si dokument (Ctrl + S).

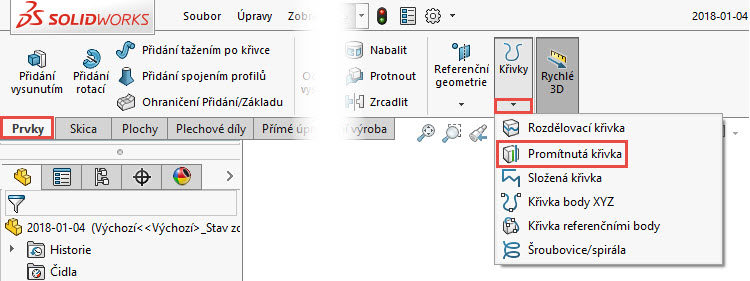

Ze záložky PrvkyKřivky vyberte příkaz Promítnutá křivka.

86-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

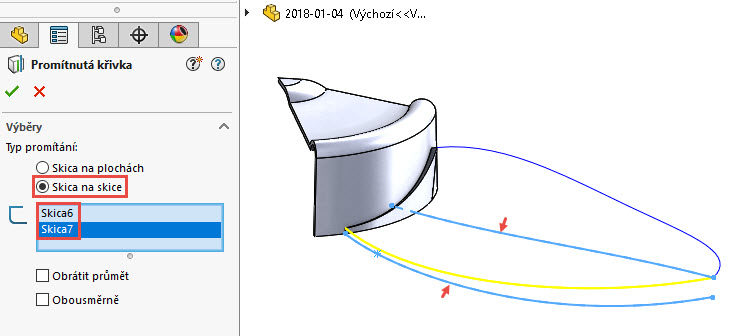

PropertyManageru Promítnutá křivka vyberte Skica na skice a vyberte skici označené šipkami.

87-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

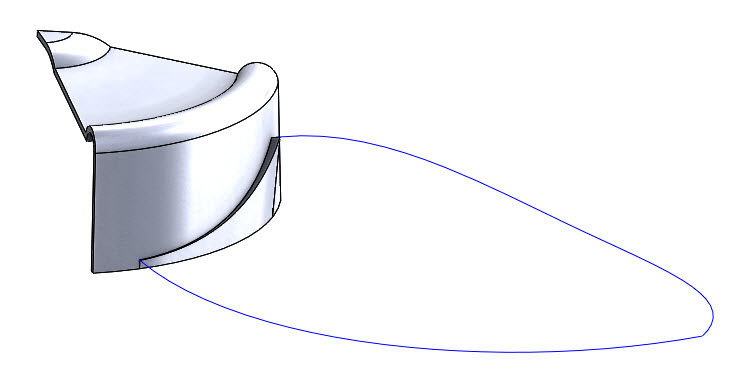

Zkontrolujte vizuálně promítnou křivku.

88-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

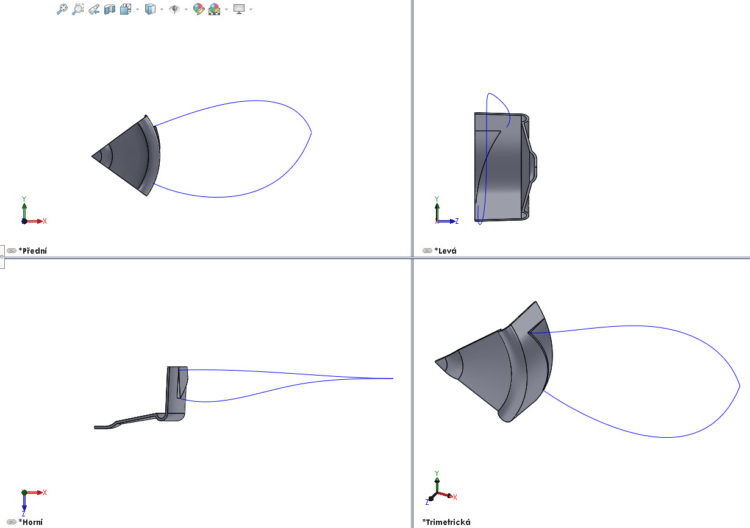

Tip: Podívejte se na křivku ve všech pohledech najednou. Z panelu Průhledné zobrazeníOrientace pohledu vyberte Čtyři pohledy.

89-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

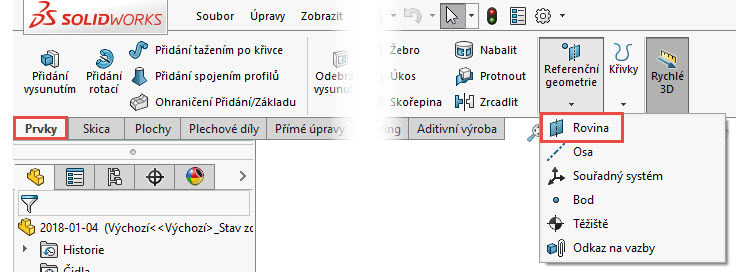

Ze záložky PrvkyReferenční geometrie vyberte příkaz Rovina.

90-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

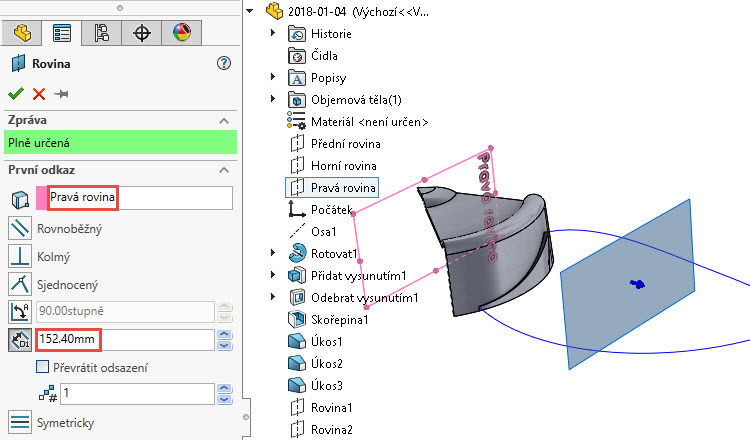

Vyberte rovinu Pravá a vytvořte novou rovinu odsazenou ve vzdálenosti 152,4 mm.

91-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

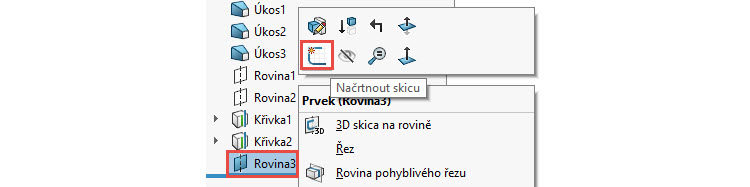

Vytvořte novou skicu v rovině Rovina3. Změňte orientaci pohledu do pohledu kolmého na rovinu skici.

92-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

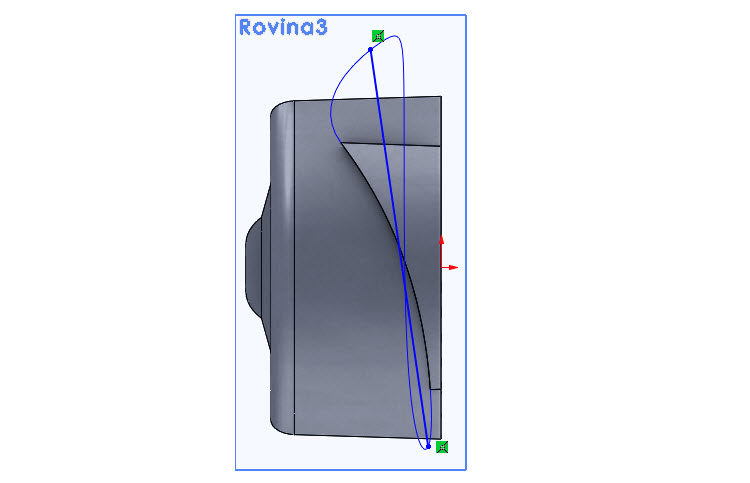

Nakreslete splajn podle obrázku.

93-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

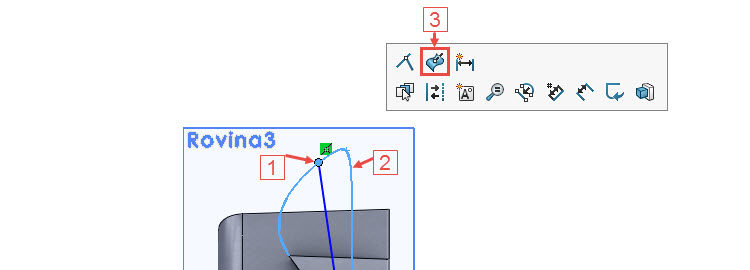

Stiskněte klávesu Ctrl, vyberte koncový bod splajny (1), křivku (2) a z kontextového panelu nástrojů vyberte vazbu Průnik.

94-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

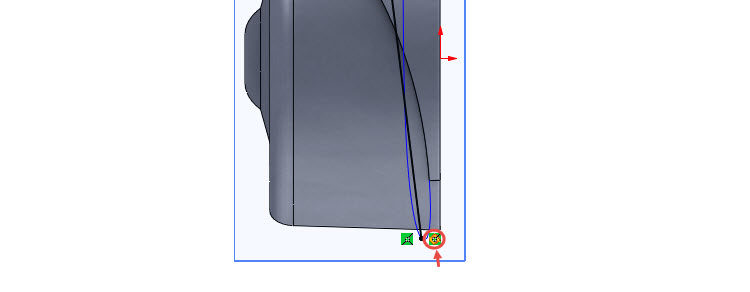

Vazbu Průnik přidejte mezi koncový bod splajny a křivky.

95-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

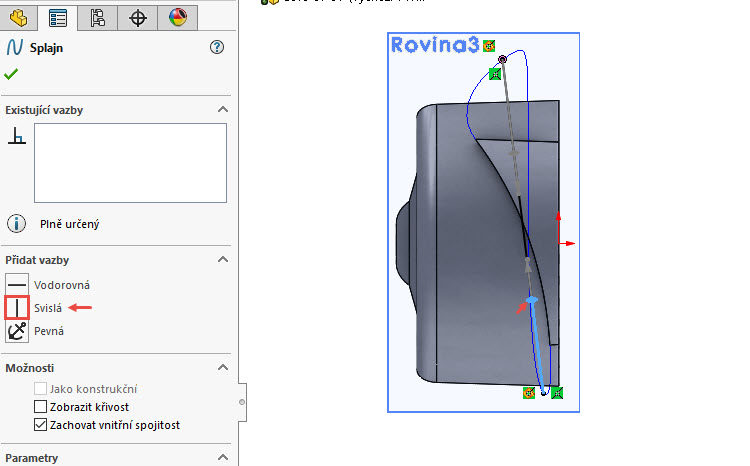

Vyberte ovládací bod splajny označený červenou šipkou a v PropertyManageru Splajn vyberte vazbu Svislá.

96-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

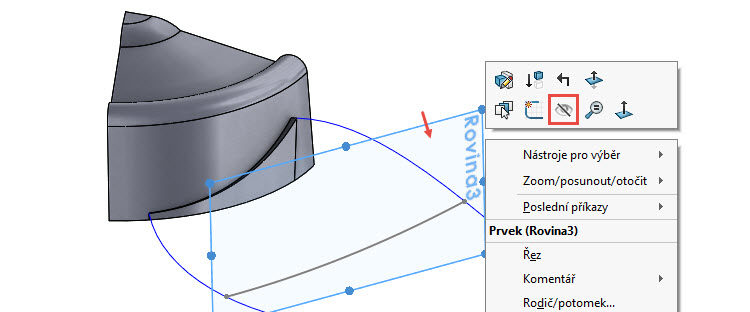

Ukončete skicu. Skryjte rovinu Rovina3.

97-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

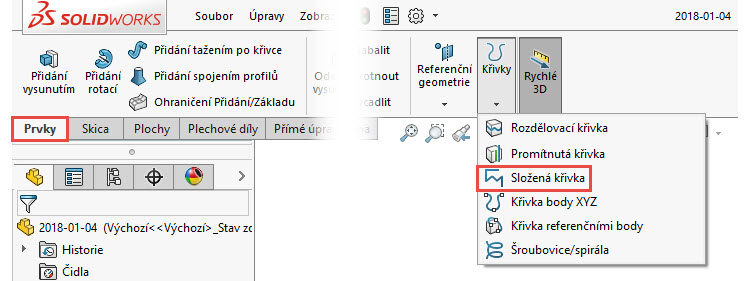

Ze záložky PrvkyKřivky vyberte příkaz Složená křivka.

98-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

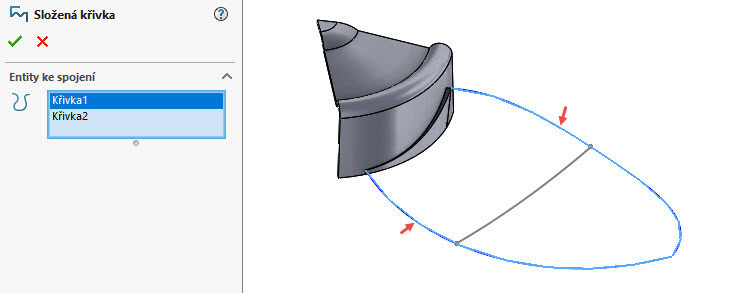

Vyberte křivky Křivka1 a Křivka2 a dokončete složenou křivku.

99-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

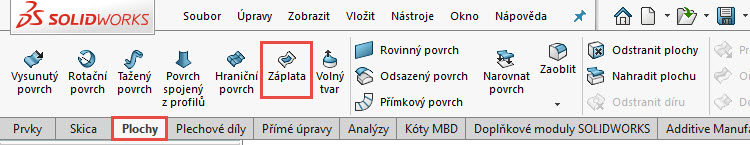

Ze záložky Plochy vyberte příkaz Záplata.

100-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

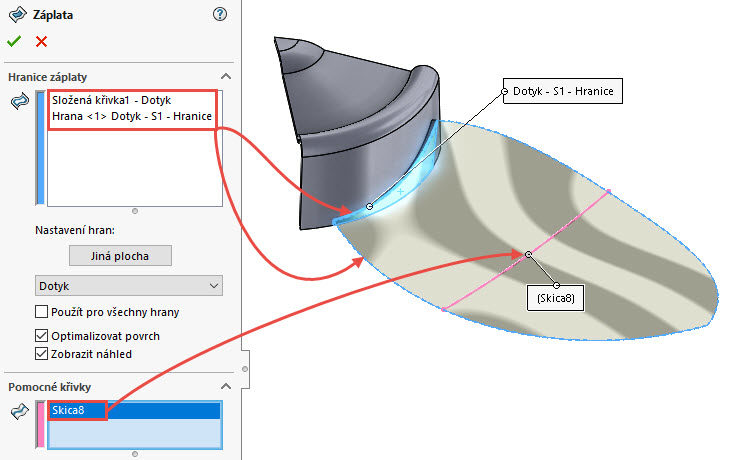

PropertyManageru Záplata:

  • vyberte do pole Hranice záplaty složenou křivku Složená křivka1 a hranu,
  • do pole Pomocné křivky vyberte splajnu.

101-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

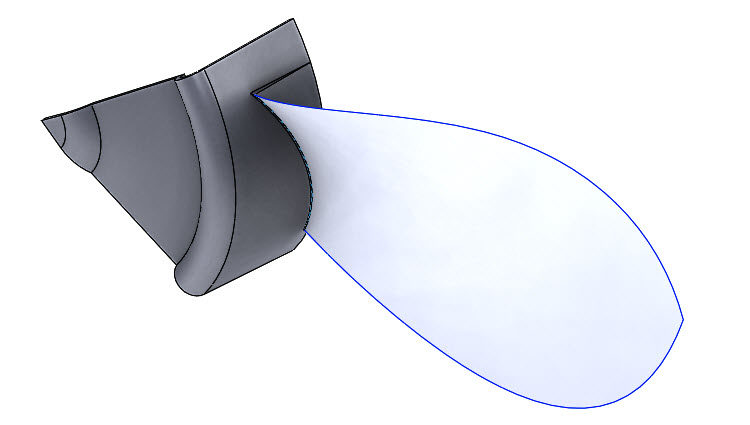

Zkontrolujte vizuálně provedení záplaty.

102-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Uložte si dokument (Ctrl + S).

Pokračujte v modelování podle čtvrtého dílu.
