Postup modelování lopatkového kola #7

    / 1. 2. 2019

66-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Lopatkové kolo větráku má geometrii lopatek přizpůsobenou tak, aby optimálně rozvádělo vzduch do okolí. Při modelování využijete základní a pokročilé metody konstruování včetně promítání křivek a konstruování povrchů. Podívejte se náš návod a postupujte při tvorbě modelu krok za krokem.

Otevřete si model 201810-01-04.SLDPRT a pokračujte v modelování podle návodu.

Tip: Pokud model nemáte, postupujte podle prvního dílu návodu nebo podle poslední fáze modelu, u které jste s konstruováním skončili. Zadání k modelování sestavy větráku je dostupné on-line.

Postup vytvoření výztuže lopatek

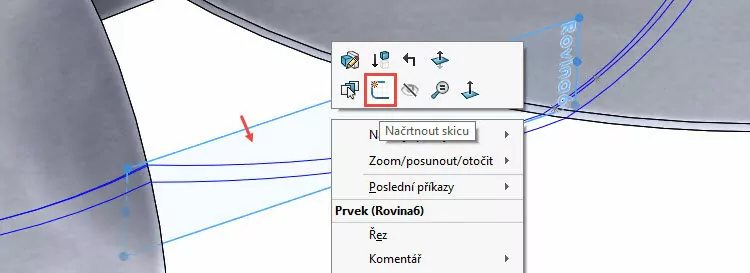

Vytvořte skicu v rovině Rovina6.

178-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

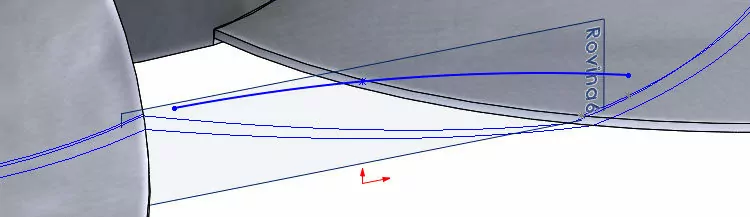

Ze záložky Skica vyberte příkaz Splajn a nakreslete splajn s jedním ovládacím bodem jako je na obrázku.

179-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Stiskněte klávesu Ctrl, vyberte koncový bod splajny (1), bod (2) a z kontextového panelu nástrojů vyberte vazbu Sjednocená (3).

180-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

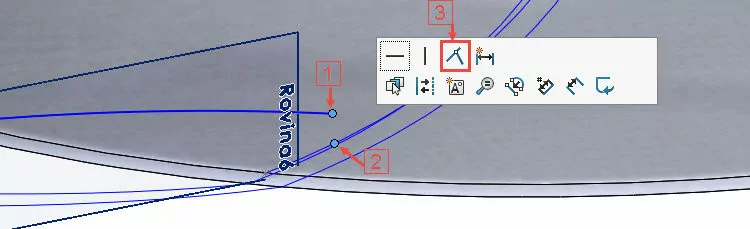

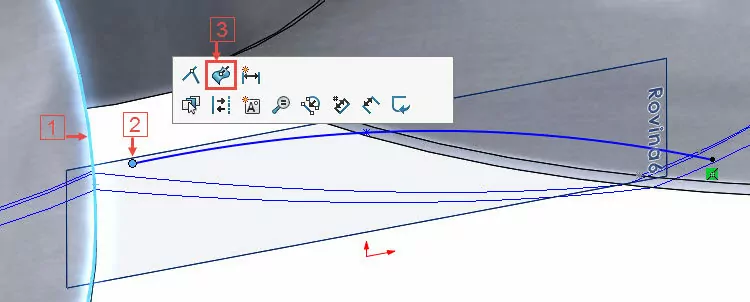

Stiskněte klávesu Ctrl, vyberte obrysovou hranu (1), koncový bod splajny (2) a z kontextového panelu nástrojů vyberte vazbu Průnik (3).

181-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

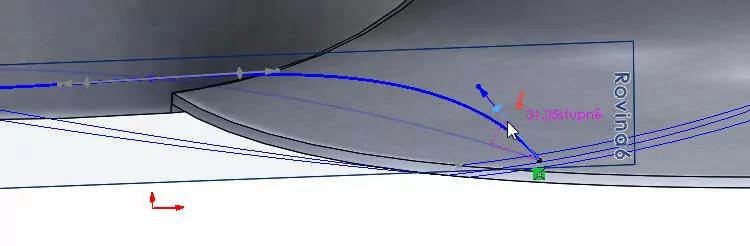

Vyberte ovladač splajny a změňte úhel tažením směrem nahoru.

182-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

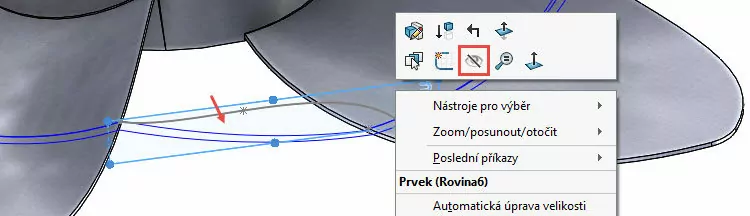

Ukončete skicu a skryjte rovinu.

183-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

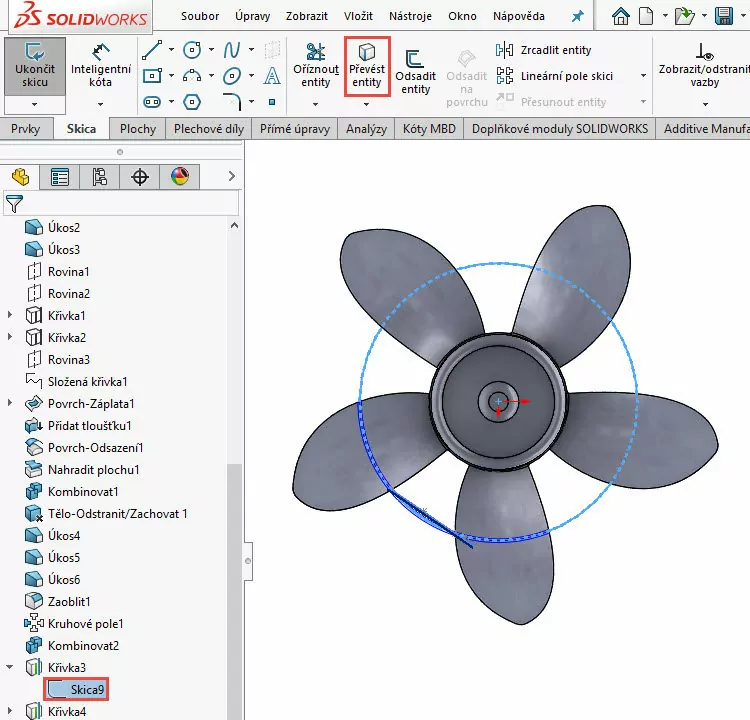

Vytvořte novou skicu v rovině Přední. Ve FeatureManageru rozbalte složku Křivka3 a vyberte skicu Skica9 (1). Ze záložky Skica vyberte příkaz Převést entity (2). Ukončete skicu.

184-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

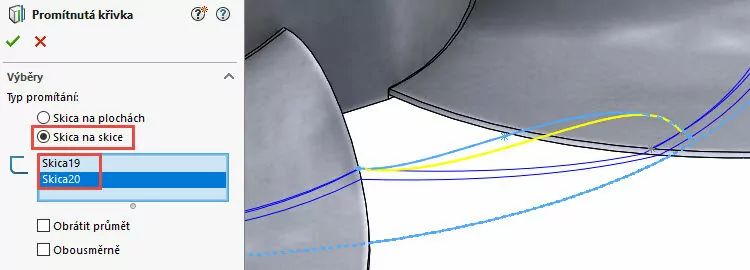

PropertyManageru Promítnutá křivka:

  • v poli Výběry → Typ promítání vyberte Skica na skice,
  • do pole Skici k promítání vyberte splajnu (1) a promítnutou křivku (2).

185-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

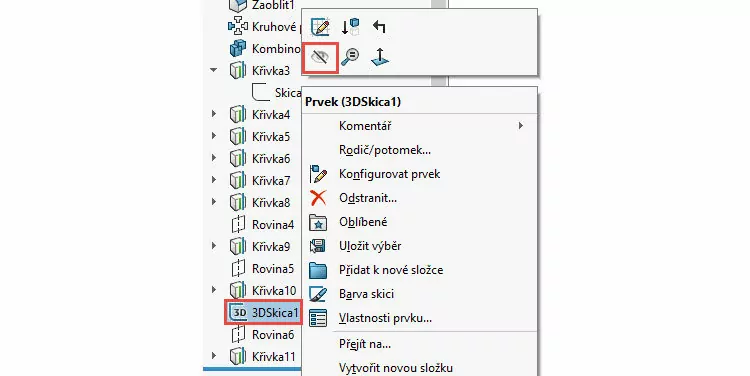

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Zkontrolujte vizuálně model a křivky a skryjte 3D skicu 3DSkica1.

186-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Uložte si dokument (Ctrl + S).

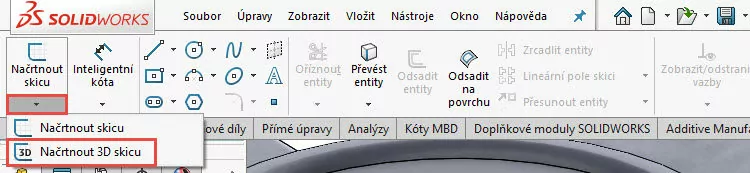

Ze záložky Skica → Načrtnout skicu vyberte příkaz Načrtnout 3D skicu.

187-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

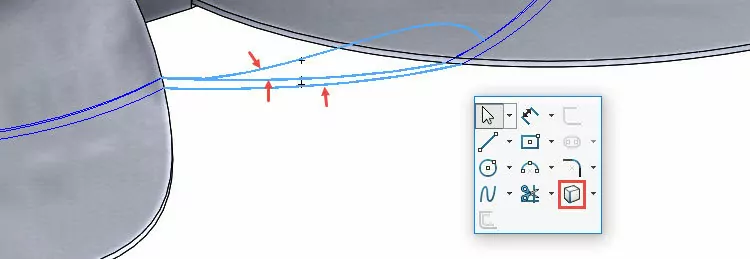

Stiskněte klávesu Ctrl a vyberte promítnuté křivky označené červenými šipkami. Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Převést entity.

188-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

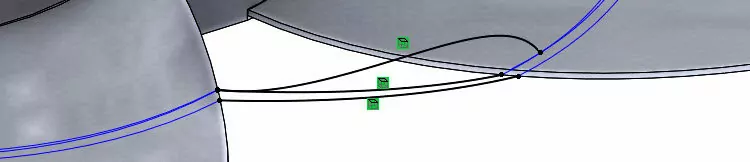

Zkontrolujte vizuálně převedení entit. Ukončete 3D skicu.

189-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

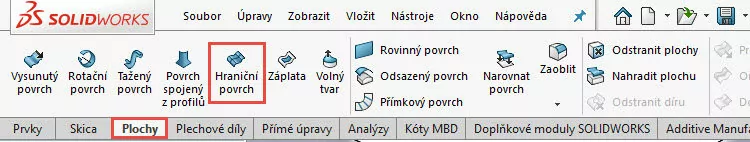

Ze záložky Plochy vyberte příkaz Hraniční povrch.

190-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

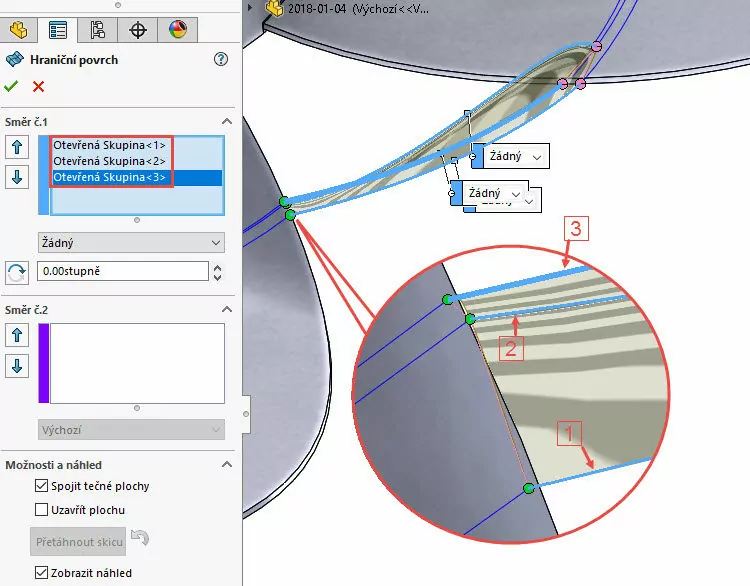

PropertyManageru Hraniční povrch vyberte do pole Směr č. 1 entity 3D skici v pořadí, jak jsou označeny na obrázku.

191-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

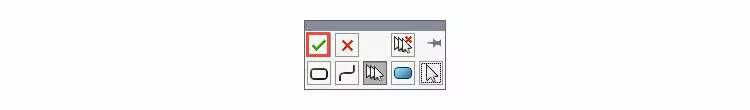

Při výběru každé entity potvrďte výběr potvrzovacím tlačítkem v SlelectionManageru (Správce výběru).

192-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Tip: Při výběru entit postupujte opatrně. Vyberte skutečně místa, která jsou zvýrazněna červenými šipkami. V opačné případě hrozí přetočení spojek, což způsobí chybnou geometrii modelu.

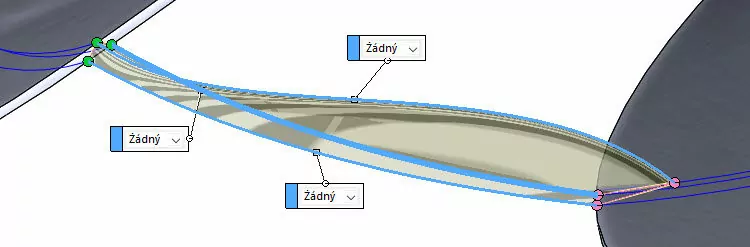

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

193-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

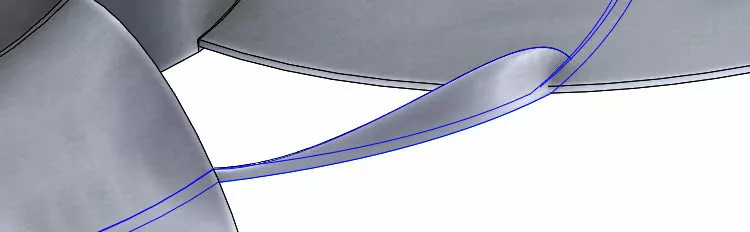

Zkontrolujte vizuálně vytvořenou plochu v libovolném pohledu…

194-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

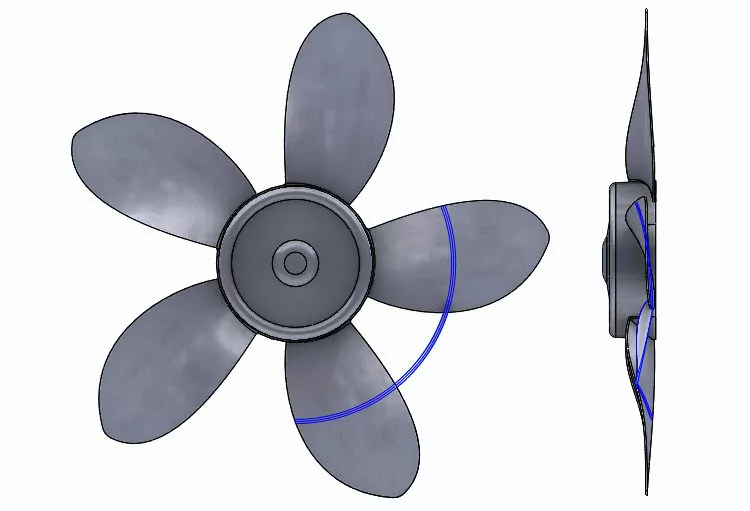

… a v dalších pohledech (Využijte klávesové zkratky Ctrl +1 a další kombinace klávesy Ctrl + číslo).

195-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

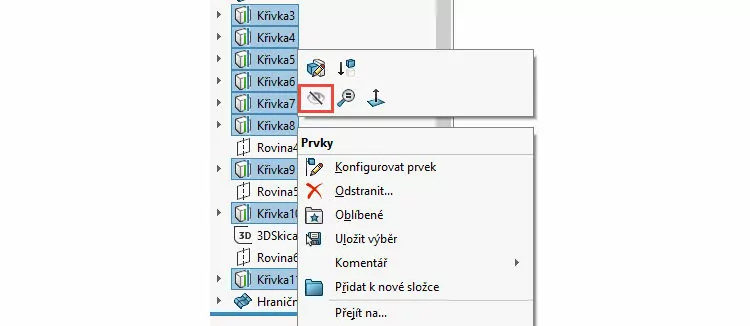

Stiskněte klávesu Ctrl a postupně vyberte ve FeatureManageru všechny křivky. Stiskněte pravé tlačítko a z kontextového panelu nástrojů vyberte příkaz Skrýt.

196-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

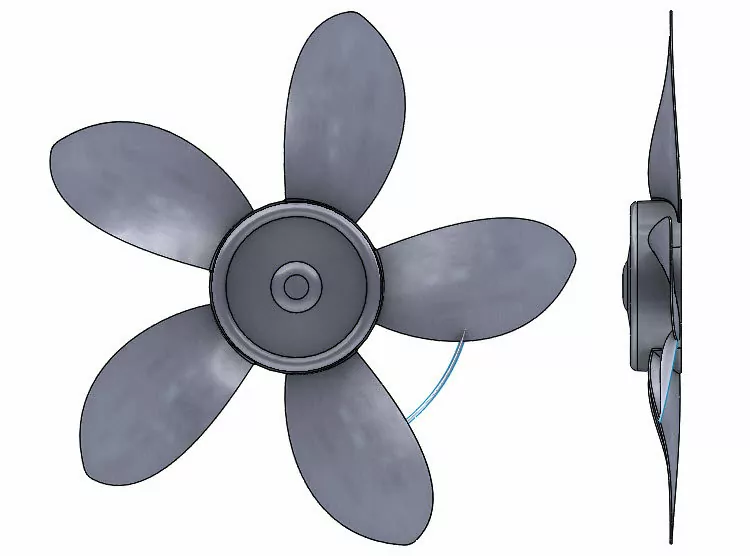

Zkontrolujte vizuálně model a uložte si dokument (Ctrl + S).

197-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-lopatkove-kolo

Pokračujte v modelování podle osmého dílu.
