Postup modelování lžíce #4

Model lžíce vyžaduje pokročilé znalosti modelování. Naučíte se vytvářet nové skici, pracovat s povrchem a vytvořit z něj objemové tělo. Podívejte se na náš návod, jak vymodelovat lžíci krok za krokem.

Před tím, než se pustíte do modelování, podívejte se na zadání – výkres. Zkuste si vymodelovat lžící sami. Pokud si nebudete vědět rady, nahlédněte do našeho návodu.

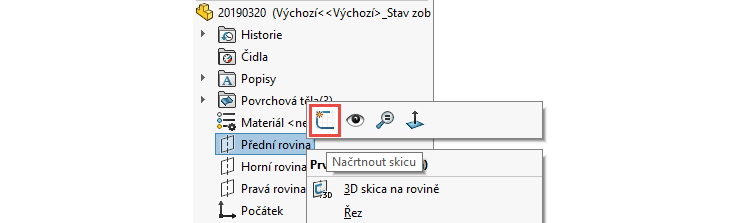

Ve FeatureManageru vyberte rovinu Přední.

70-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

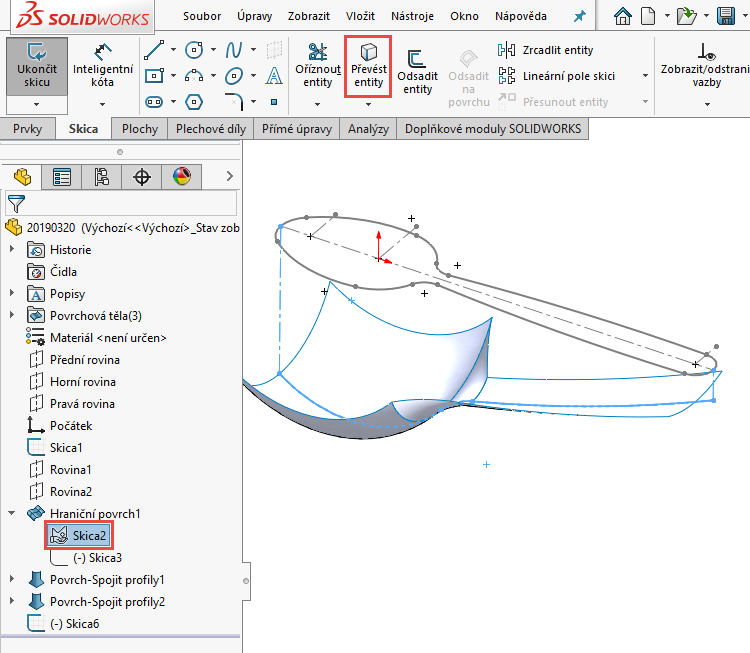

Ve FeatureManageru rozbalte složku Hraniční povrch1 a vyberte skicu Skica2. Ze záložky Skica vyberte příkaz Převést entity.

71-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Panelu zkratek (klávesa S) vyberte příkaz Osa. Nakreslete svislou osu, jejíž počáteční bod vychází ze středu oblouku označeného červenou šipkou.

72-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

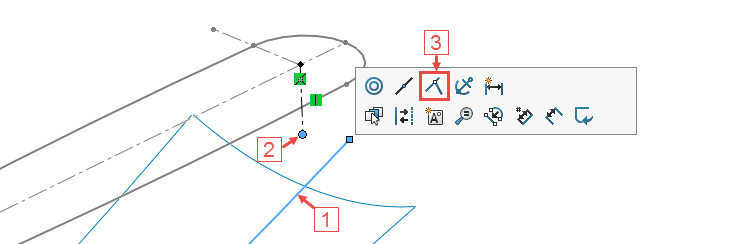

Stiskněte klávesu Ctrl, vyberte oblouk (1), vyberte koncový bod osy (2) a z kontextového panelu nástrojů vyberte vazbu Sjednocená (3).

74-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Vyberte koncový bod oblouku a protáhněte jej směrem od povrchu.

75-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Ze záložky Skica vyberte příkaz Oříznout entity a ořežte skicu podle obrázku. Ukončete skicu.

76-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

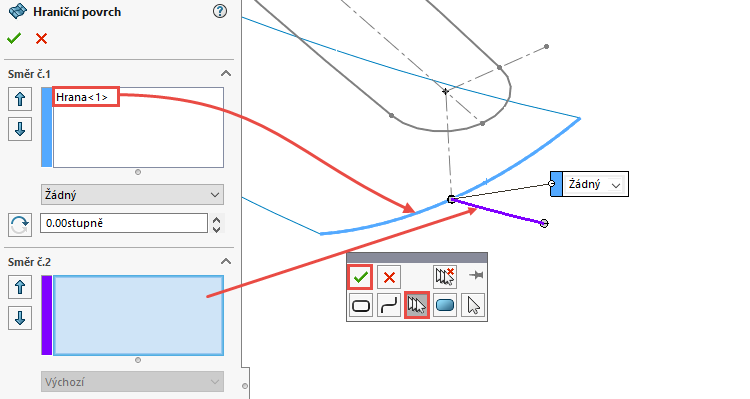

Ze záložky Plochy vyberte příkaz Hraniční povrch. V PropertyManageru Hraniční povrch:

  • vyberte do pole Směr č. 1 hranu plochy,
  • pravým tlačítkem klikněte do grafické plochy a z kontextového panelu vyberte příkaz SelectionManager; vyberte tlačítko Vybrat skupinu a do pole Směr č. 2 vyberte skicu označenou červenou šipkou.

77-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

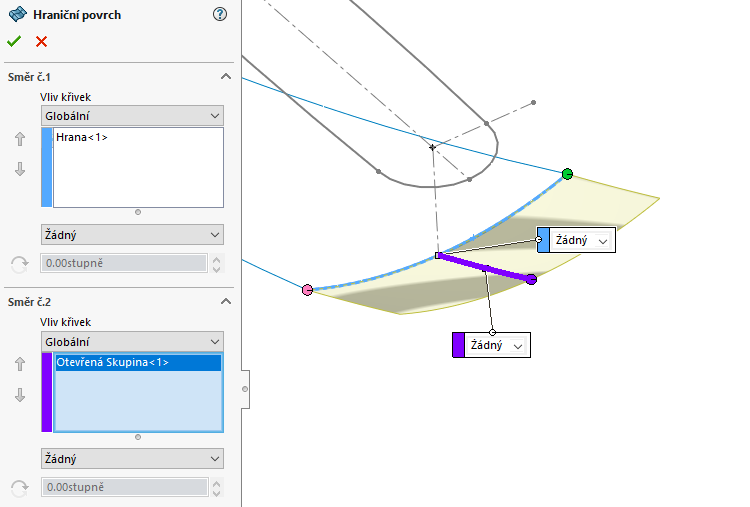

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

78-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

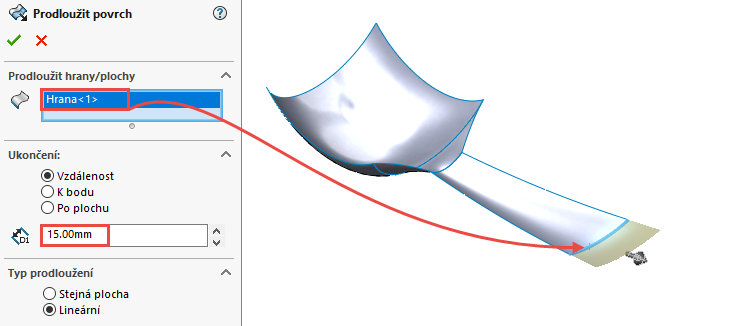

Tip: Pomocí hraničního povrchu jsme prodloužili povrch, ze kterého vyřežeme obrys lžíce. Příkaz Hraniční povrch je obzvlášť významný v případech, kdy není možné aplikovat prodloužení povrchu. Ukážeme si, že prodloužit povrch lze rychleji a efektivněji pomocí příkazu Prodloužit povrch, který naleznete mezi ostatními příkazy pro tvorbu povrchů. Podívejte se, že v PropertyManageru Prodloužit povrch stačí vybrat hranu a nastavit délku prodloužení.

93-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

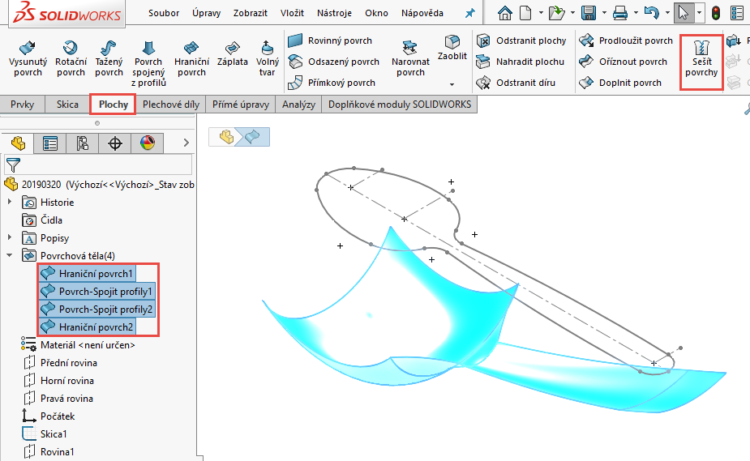

Podívejte se ve FeatureManageru do záložky Povrchová těla(4), která obsahuje čtyři povrchová těla. Pro další postup tato těla sešijeme. Vyberte prvky v záložce Povrchová těla a ze záložky Plochy vyberte příkaz Sešít povrchy.

79-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

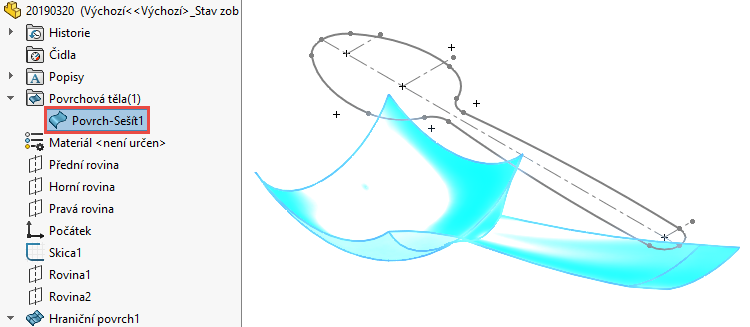

Po aplikaci prvku zůstane v dokumentu jedno povrchové tělo, což je zřejmé ze záložky Povrchová těla(1).

80-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

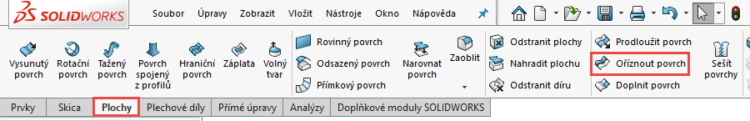

Ze záložky Plochy vyberte příkaz Oříznout povrch.

85-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

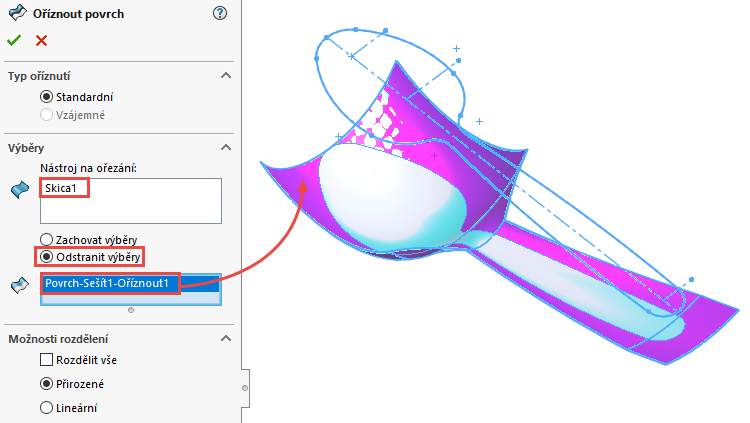

PropertyManageru Oříznout povrch:

  • vyberte do pole VýběryNástroj na ořezání skicu Skica1,
  • vyberte možnost Odstranit výběry
  • do pole Odstranit výběr vyberte vnější část povrchu.

86-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

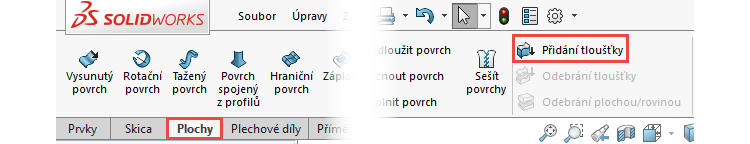

V tuto chvíli již stačí přidat modelu tloušťku. Ze záložky Plochy vyberte příkaz Přidání tloušťky.

87-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

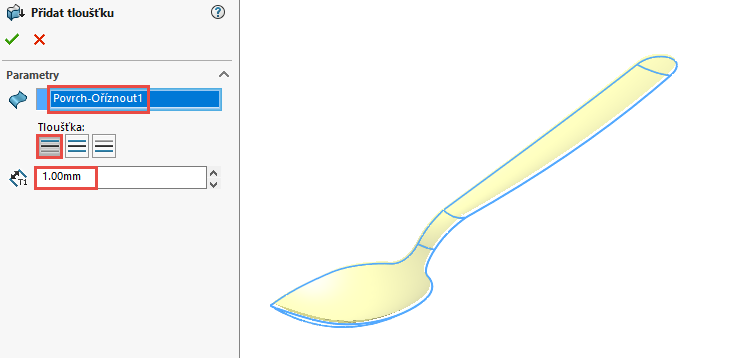

PropertyManageru Přidat tloušťku:

  • vyberte plochu v grafické ploše,
  • zvolte tlačítko První strana a…
  • … zvolte tloušťku 1 mm.

88-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

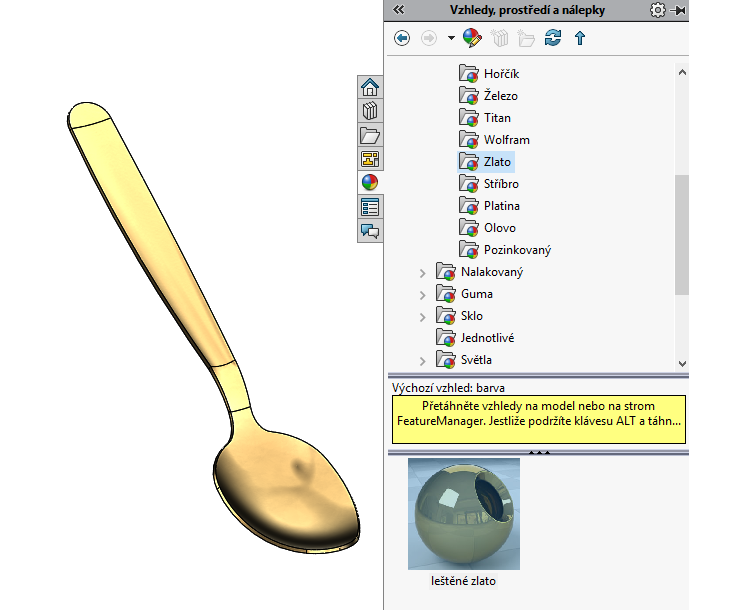

Ze záložky Vzhledy, prostředí a nálepky přidejte modelu lžíce zlatý vzhled.

89-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

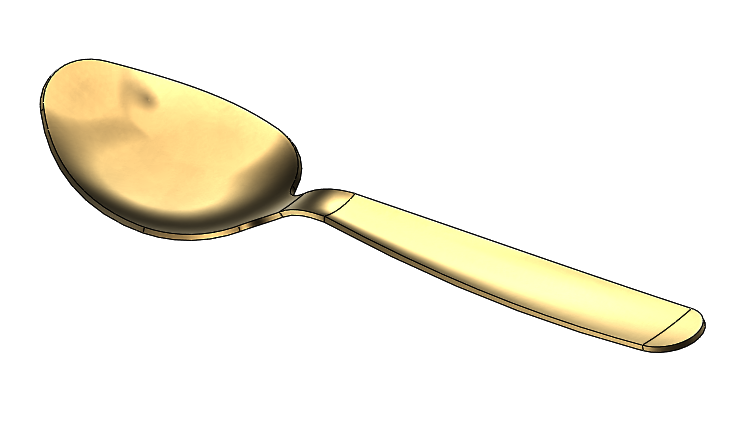

Model lžíce je hotový.

90-SOLIDWORKS-postup-tutorial-navod-spoon-lzice

Uložte si dokument (Ctrl + S).
