Sklenice #3: Postup modelování

    / 10. 4. 2020

64-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

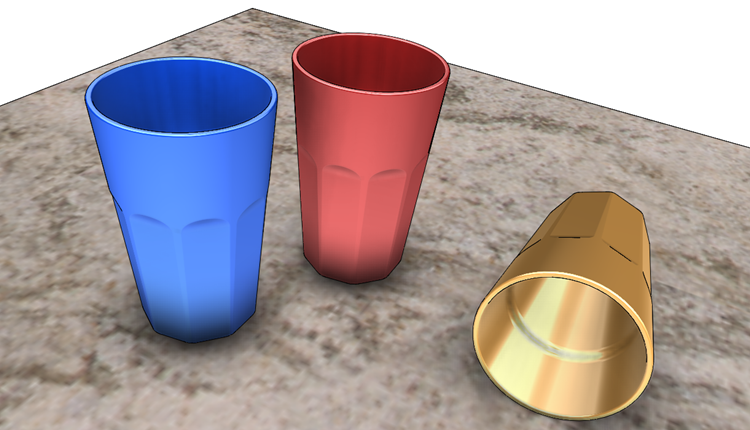

Na modelu sklenice si ukážeme základy skicování a základní prvky přidání rotací, odebrání vysunutím, lineární pole a zaoblení. Model bude dále sloužit pro modelování formy. Podívejte se na zadání v podobě výkresové dokumentace.

Otevřete si díl 20200401.SLDPRT a pokračujte v modelování podle návodu.



Odebrání bočního tvaru

Založte si novou skicu v rovině Přední → vyberte rovinu Přední v FeatureManageru a z kontextového panelu vyberte příkaz Načrtnout skicu.

14-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Vzhledem k tomu, že se jedná o druhou vytvořenou skicu v dílu, nezmění se automaticky pohled do pohledu kolmého na rovinu skici. V tomto pohledu se bude lépe vytvářet a editovat skica. Ve FeatureManageru vyberte skicu Skica2 a z kontextového panelu nástrojů vyberte příkaz Kolmý k. Pohle skici se změní do pohledu kolmého na rovinu skici.

15-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Levým gestem myši nebo z Panelu zkratek (klávesa S) vyberte příkaz Přímka.

6-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Kliknutím umístěte počáteční bod na vodorovnou obrysovou hranu modelu v místě, jak je znázorněno na obrázku.

60-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Pokračujte ve skicování přímky směrem vpravo nahoru a kliknutím umístěte koncový bod.

61-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Klávesou A změňte skicování přímky v oblouk a nakreslete oblouk tak, jak je uvedeno na obrázku. Kliknutím umístěte koncový bod oblouku a klávesou Esc ukončete skicování.

62-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Nyní přidáme vazbu Rovnoběžná mezi přímku a obrysovou hranu modelu. Stiskněte klávesu Ctrl, vyberte přímku (1), obrysovou hranu modelu (2) a z kontextového panelu nástrojů vyberte vazbu Rovnoběžná (3).

16-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Horním gestem myši, ze záložky Skica nebo z Panelu zkratek (klávesa S) vyberte příkaz Inteligentní kóta. Zakótujte:

  • vzdálenost počátečního bodu přímky od počátku → kóta 30,75 mm,
  • vzdálenost koncového bodu oblouku k počátku → vodorovná kóta 45 mm a svislá kóta 95 mm,
  • výběrem oblouku zakótujte jeho poloměr 20 mm.

17-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Změňte orientaci pohledu do pohledu Izometrického → stiskněte klávesovou zkratku Ctrl + 7).

Ze záložky Prvky vyberte příkaz Odebrání vysunutím.

18-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

PropertyManageru Odebrat vysunutím:

  • v poli Směr č. 1 vyberte možnost Skrz vše – Oba,
  • vyberte volbu Odebrat opačnou stranu, kterou změníte orientaci šedé šipky v grafickém náhledu → ta musí směřovat od modelu.

19-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Po dokončení příkazu Odebrání vysunutím zkontrolujte vizuálně model.

20-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Uložte si dokument (Ctrl + S).

Pokračujte v modelování podle čtvrtého dílu návodu (připravujeme).
