Sklenice #5: Postup modelování

    / 15. 4. 2020

64-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Na modelu sklenice si ukážeme základy skicování a základní prvky přidání rotací, odebrání vysunutím, lineární pole a zaoblení. Model bude dále sloužit pro modelování formy. Podívejte se na zadání v podobě výkresové dokumentace.

Otevřete si díl 20200401.SLDPRT a pokračujte v modelování podle návodu.

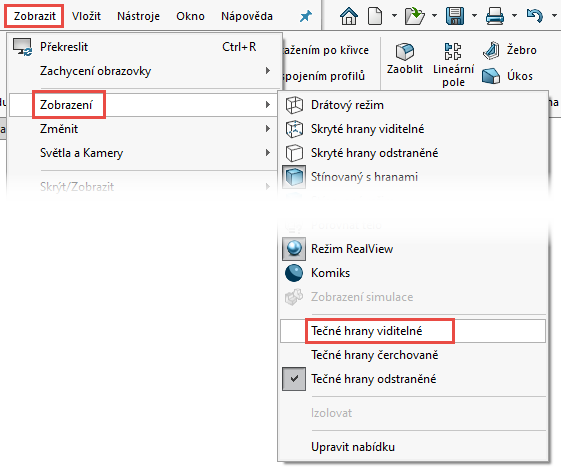

SOLIDWORKS automaticky přepne režim zobrazení hran na Tečné hrany odstraněné. Ukážeme si, jak zobrazit viditelné hrany. Z menu ZobrazitZobrazení vyberte příkaz Tečně hrany viditelné.

27-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

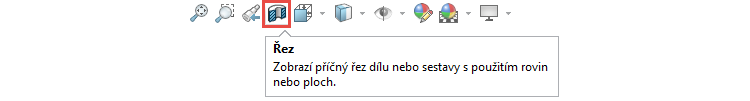

Pro vytvoření skořepiny si zobrazíme model v řezu. V panelu Průhledné zobrazení vyberte příkaz Řez.

29-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

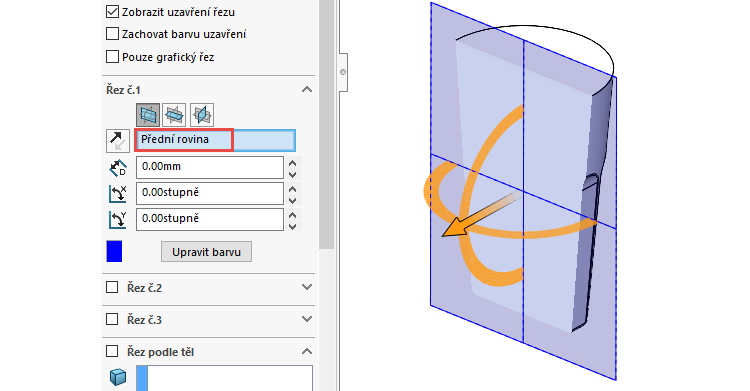

Proveďte řez prostřednictvím roviny Přední.

30-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice



Vytvoření skořepiny

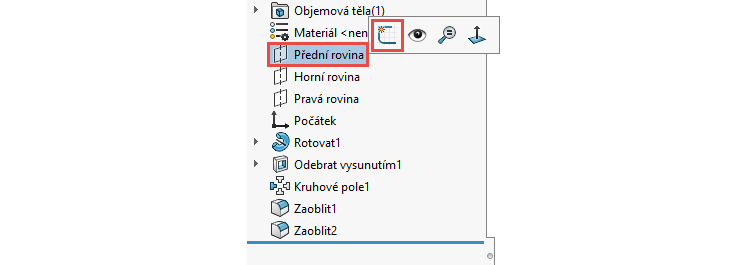

Založte si novou skicu v rovině Přední → vyberte rovinu Přední v FeatureManageru a z kontextového panelu vyberte příkaz Načrtnout skicu.

31-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

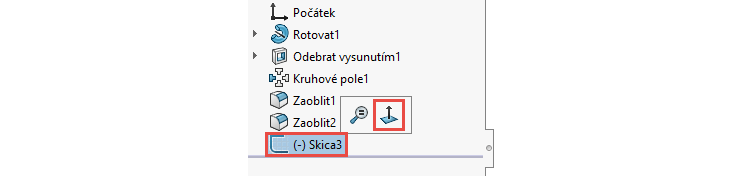

Změňte orientaci pohledu do pohledu kolmého na rovinu skici.

32-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

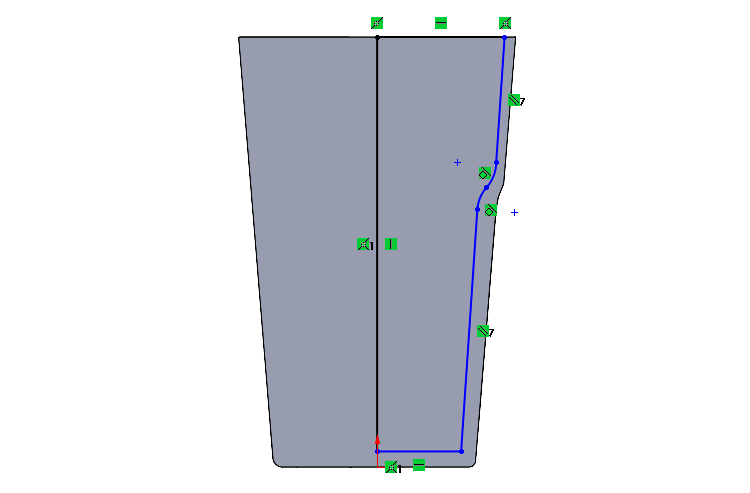

Pomocí příkazu Přímka nakreslete skicu uvedenou na obrázku. Připomeňme si, že přímku v oblouk a oblouk v přímku změníte klávesou A, není tedy nutné měnit příkazy.

33-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

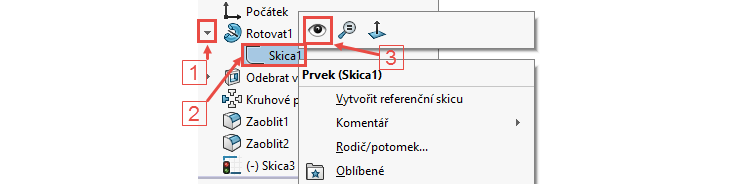

Ve FeatureManageru rozbalte prvek Rotovat1 (1), vyberte skicu Skica1 (2) a z kontextového panelu nástrojů vyberte příkaz Zobrazit (3).

34-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

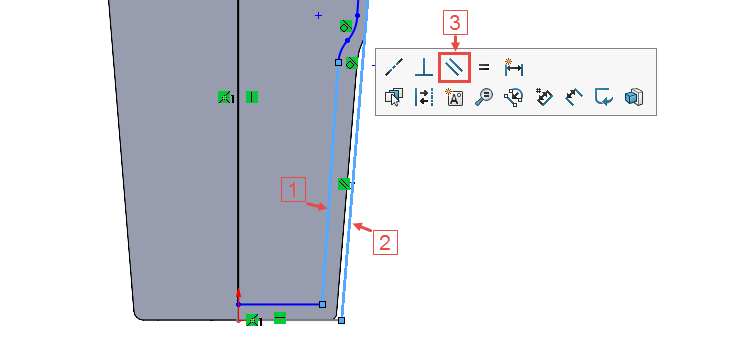

Stiskněte klávesu Ctrl, vyberte přímku (1), přímku ze skici Skica1 (2) a z kontextového panelu nástrojů vyberte příkaz Rovnoběžná (3).

35-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

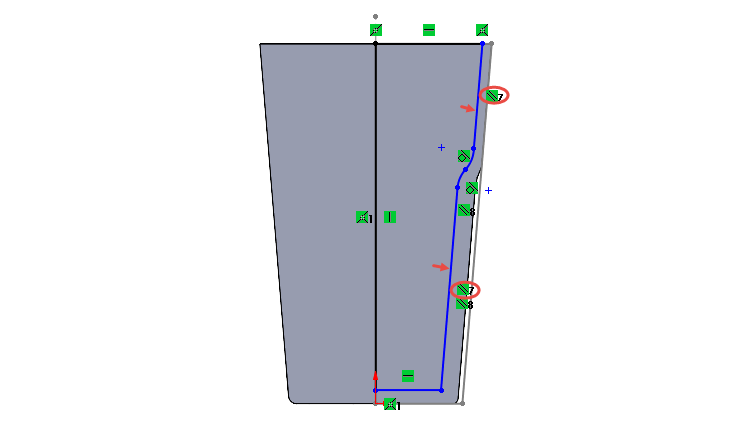

Zkontrolujte, zda je vytvořená vazba rovnoběžná mezi přímkami označenými červenými šipkami. Pokud ne, přidejte vazbu rovnoběžná stejným postupem, jako o krok výše.

36-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

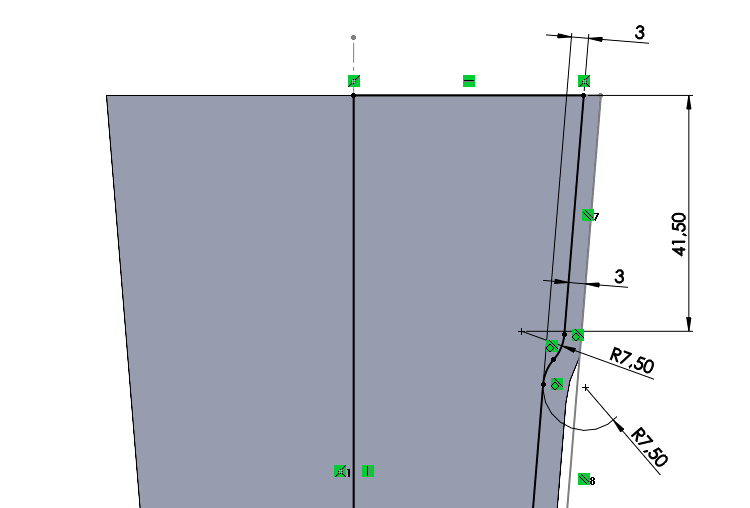

Horním gestem myši vyberte příkaz Inteligentní kóta. Zakótujte skicu podle obrázku v horní části a…

37-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

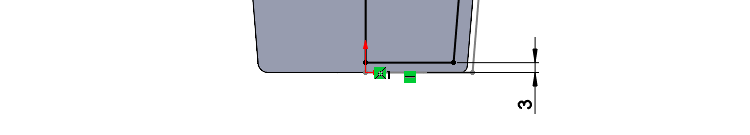

… spodní části.

38-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

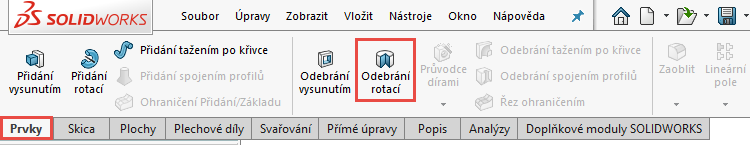

Ze záložky Prvky vyberte příkaz Odebrání rotací.

39-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

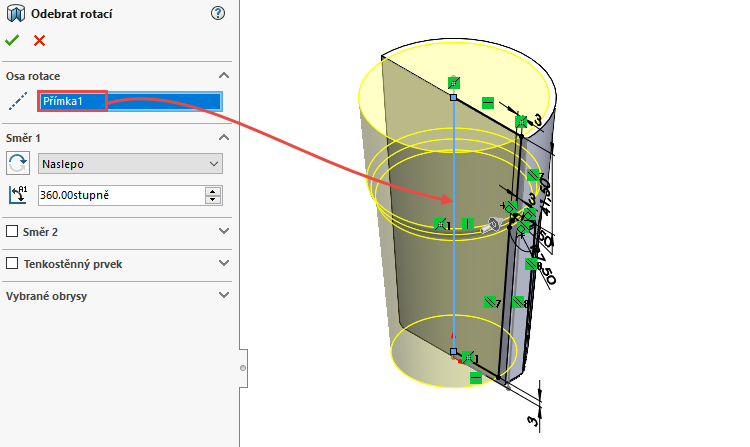

PropertyManageru Odebrat rotací vyberte do pole Osa přímku označenou červenou. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

40-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

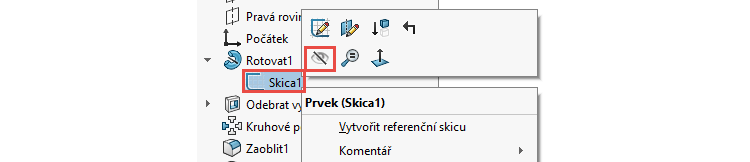

Skryjte skicu Skica1.

41-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Ukončete zobrazení v řezu.

42-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

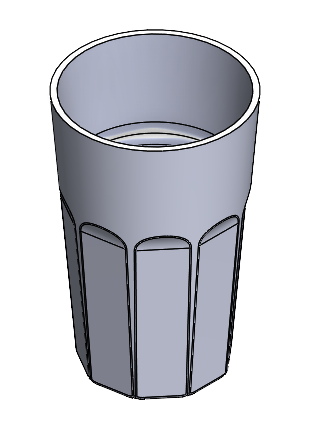

Zkontrolujte vizuálně model.

43-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice



Zaoblení hran

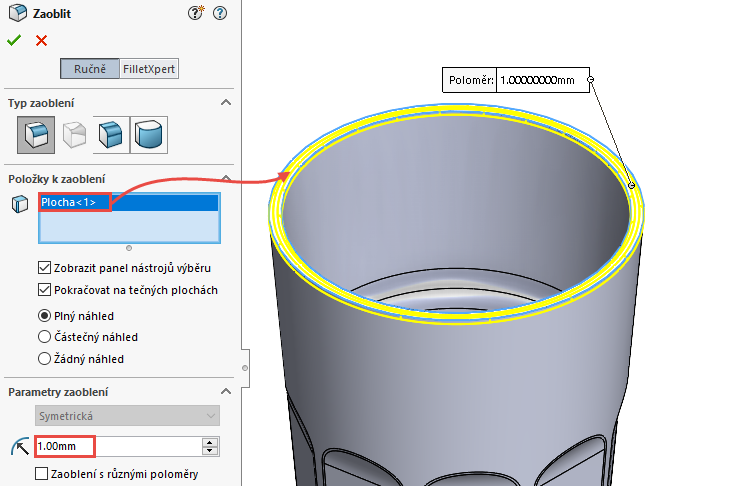

Ze záložky Prvky vyberte příkaz Zaoblit. Nastavte poloměr zaoblení 1 mm a vyberte horní plochu ve tvaru mezikruží. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

44-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Klávesou Enter opakujte výběr příkazu Zaoblit, nastavte poloměr zaoblení 3 mm a zaoblete přechodovou hranu uvnitř (na dně) sklenice.



Přidání materiálu

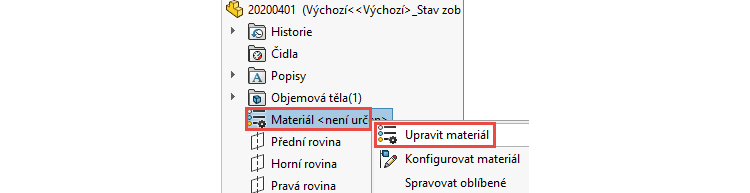

Ve FeatureManageru vyberte položku Materiál a z kontextového panelu vyberte příkaz Upravit materiál.

46-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

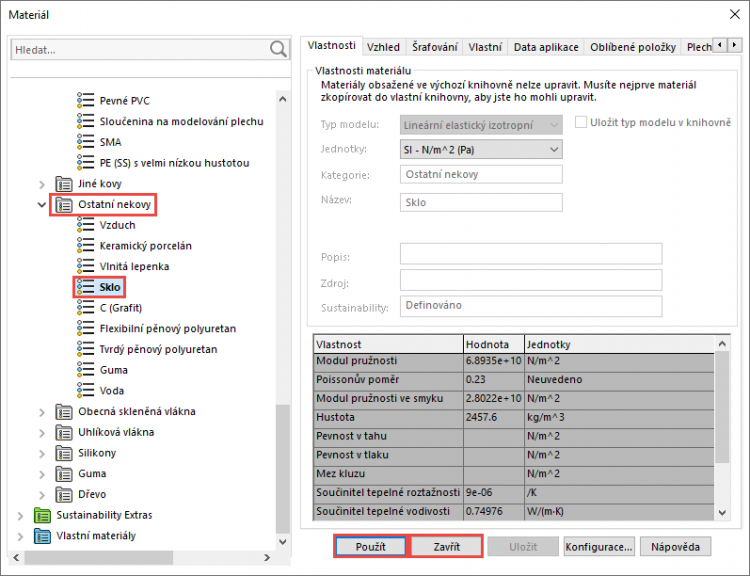

V okně Materiál vyhledejte materiál Sklo. Stiskněte tlačítka Použít a Zavřít.

47-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Tip: Pro vyhledání materiálu můžete využít průzkumník v horní části okna Materiál.

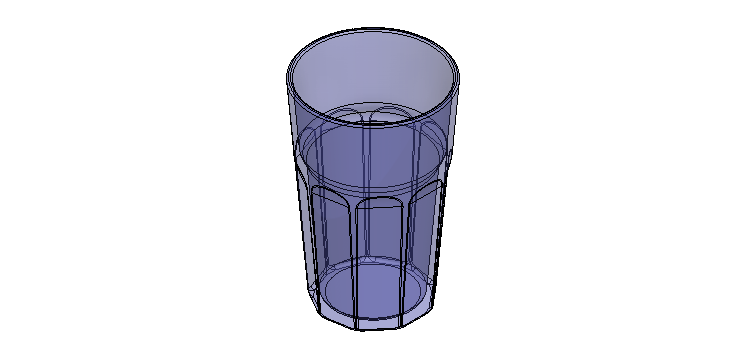

Libovolně můžete změnit barvu skla prostřednictvím postranního panelu Vzhled, prostředí a nálepky.

63-SOLIDWORKS-mold-forma-formovani-postup-modelovani-sklenice

Model sklenice je hotový. Uložte si dokument (Ctrl + S).
