Postup modelování svařovaného stolu #4

    / 25. 9. 2020

223-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Svařované díly se v SolidWorksu tvoří jako jeden vícetělový díl. Základ modelu vychází z drátového skeletu, který můžete definovat v rovině (2D skica) nebo v prostoru (3D skica). Prostřednictvím nástrojů na panelu Svařování můžete vkládat profily, provádět jejich ořezání či prodloužení a pomocí speciálních funkcí pro svařování přidávat záslepky a výztuže.

Díly seriálu:


Ve čtvrtém dílu postupu modelování svařovaného stolu si ukážeme, jak vytvořit záslepky.



Postup modelování svařované konstrukce stolu

Otevřete si díl 20201009.SLDPRT a pokračujte podle uvedených kroků.

Ze záložky Svařování vyberte příkaz Záslepka.

53-1-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

PropertyManageru Záslepka:

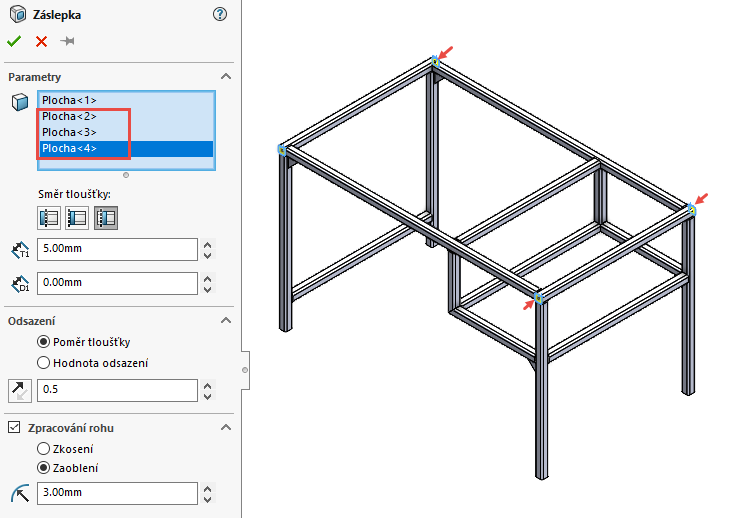

  • do pole Parametry – Plocha vyberte čelní plochu profilu (1),
  • vyberte směr tloušťky Interní (2),
  • zadejte tloušťku 5 mm (3),
  • v poli Odsazení vyberte možnost poměr tloušťky a zadejte hodnotu 0.5 (4),
  • vyberte volbu Zpracování rohu (5),
  • vyberte možnost Zaoblení a zadejte hodnotu 3 mm (6).

54-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Vyberte zbývající čelní plochy profilů označených červenými šipkami a dokončete vytvoření záslepky. Uložte si dokument (Ctrl + S).

55-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se



Tabulka přířezů

Nyní si rozbalte ve FeatureManageru složku Tabulka přířezů(24), která obsahuje sezname přířezů profilů a záslepek.

56-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Klikněte na některý přířez pravým tlačítkem a z místní nabídky vyberte Vlastnosti.

58-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Zobrazí se okno Vlastnosti tabulky přířezů.

59-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Přepněte se do záložky Tabulka přířezů, kde je seznam přířezů. Pokud se vám seznam nezobrazuje, vyberte si potřebnou šablonu prostřednictvím tlačítka Šablona tabulky.

60-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

V okně Otevřít se automaticky zobrazí cílová složka se šablonami. Vyberte Tabulka přířezů Svařence Mujsoliworks.SLDWLDTBT.

61-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Tip: Pokud tuto šablonu nevidíte, stáhněte si ze stránky Učebnice SOLIDWORKS – Podklady k jednotlivým kapitolám – 0-sablony.ZIP.

Nyní tabulka obsahuje seznam přířezů, délku přířezů, zpracování konců množství. Tato tabulka je nedílnou součástí výkresu svařence. V některých případech můžete přířezy z tabulky vyloučit. To provedete výběrem řádku přířezů a vyberete tlačítko Vyloučit z tabulky přířezů.

62-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se



Přidání materiálu

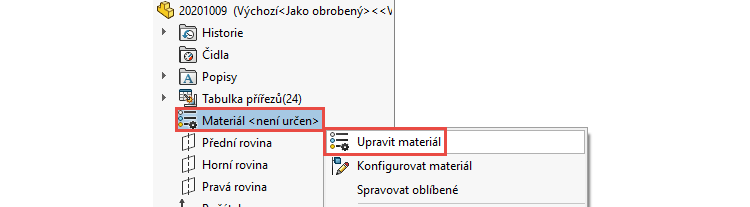

Ve FeatureManageru klikněte pravým tlačítkem na položku Materiál a z místní nabídky vyberte Upravit materiál.

63-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Do vyhledávacího pole zadejte slovo obyč, čímž vyhledáte materiál Obyčejná uhlíková ocel. Vyberte tento materiál a stiskněte tlačítka Použít a Zavřít.

64-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Svařovaný stůl (vícetělový díl) je hotový.

65-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Uložte si dokument (Ctrl + S) a pokračujte v modelování pracovní desky → postup modelování #5.
