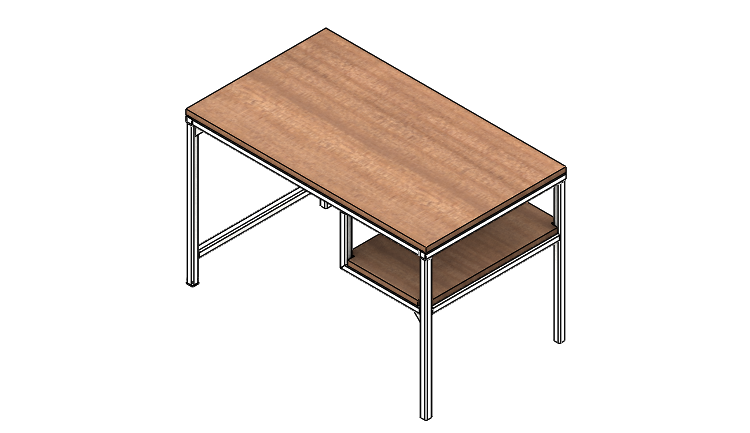

Postup modelování svařovaného stolu #6

    / 29. 9. 2020

223-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

V šestém dílu postupu modelování svařovaného stolu si ukážeme, jak vymodelovat malou desku. Postup je velmi jednoduchý a podobný, jako se modelovala pracovní deska. V tom návodu se naučíte další možnosti skicování a postup je vhodný i pro začínající uživatele SOLIDWORKSu.

Díly seriálu:


Postup modelování malé desky

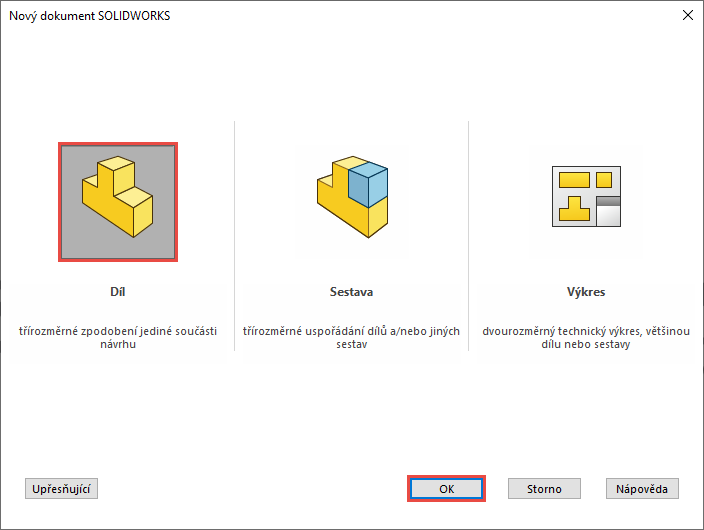

Založte si nový dokument Díl.

100-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

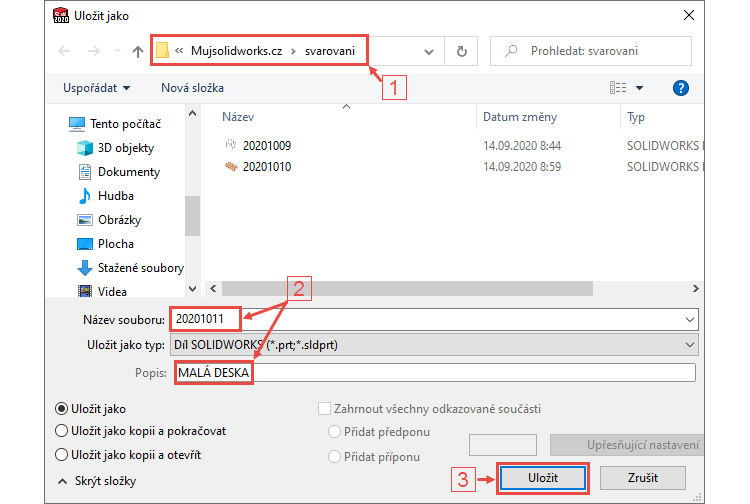

Klávesovou zkratkou Ctrl + S zobrazte okno Uložit jako. V okně Uložit jako vyhledejte cestu C:\Mujsoliworks.cz\svarovani. Do pole Název souboru uveďte aktuální datum, například 20201011 a do pole Popis uveďte text MALÁ DESKA (2). Dokončete uložení dokumentu tlačítkem Uložit (3).

101-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

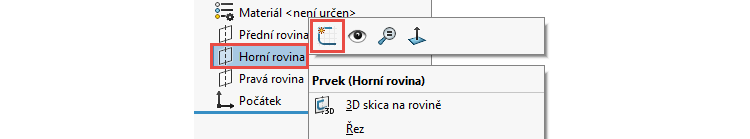

Ve FeatureManageru vyberte rovinu Horní a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu. Orientace pohledu se změní do pohledu kolmého na rovinu skici.

102-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

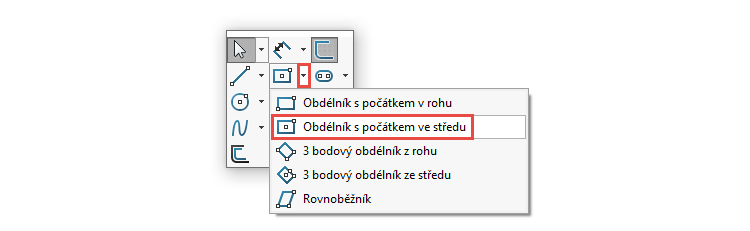

Stiskněte klávesu S, kterou si zobrazíte Panel zkratek. Z Panelu zkratek vyberte příkaz Obdélník s počátkem ve středu.

103-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Umístěte střed obdélníku do počátku. Všimněte si symbolu vazby Sjednocená, který je ve žlutém poli. Tato vazba se vytvoří ve skice automaticky.

104-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Tažením a druhým kliknutím umístěte roh obdélníku.

105-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

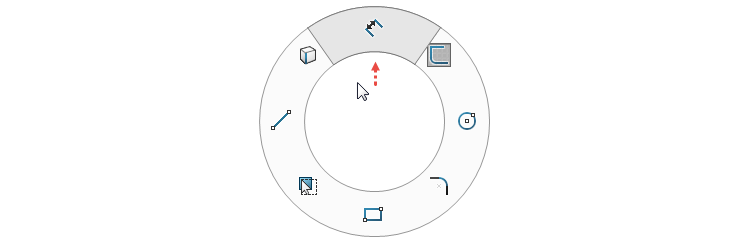

Horním gestem myši, držte pravé tlačítko a táhněte směrem nahoru, vyberte příkaz Inteligentní kóta.

106-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Tip: Příkaz Inteligentní kóta najdete i na záložce Skica mezi ostatními příkazy pro skicování.

Zakótujte strany obdélníku 840 mm a 500 mm. Na dolní liště si zkontrolujte, že je skica plně určená. Nyní můžeme přistoupit k vysunutí skici.

107-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

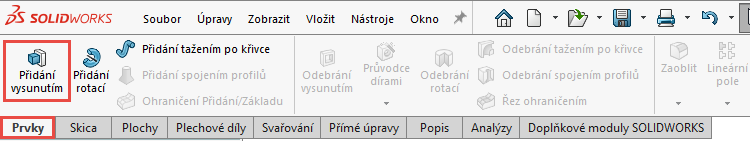

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

108-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

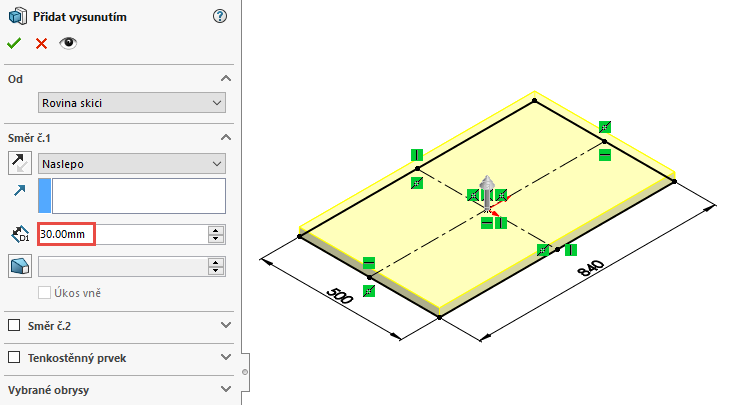

PropertyManageru Přidat vysunutím ponechejte výchozí možnost Naslepo a zadejte vzdálenost vysunutí 30 mm. Zkontrolujte si náhled v grafické ploše a dokončete příkaz potvrzovacím tlačítkem.

109-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Uložte si dokument (Ctrl + S).

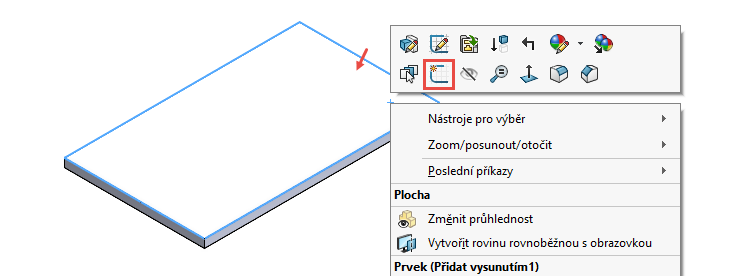

Klikněte pravým tlačítkem na horní plochu vysunutého modelu a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu.

110-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Ve FeatureManageru klikněte na skicu Skica2 a z místní nabídky vyberte příkaz Kolmý k.

110.0-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

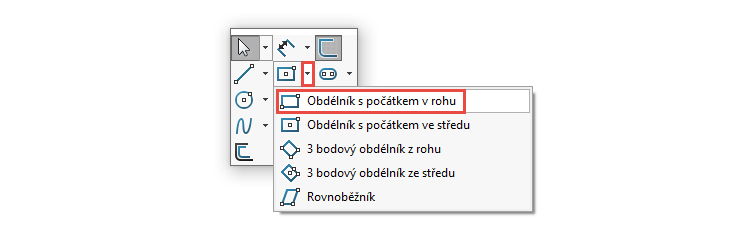

Stiskněte klávesu S, kterou si zobrazíte Panel zkratek. Z Panelu zkratek vyberte příkaz Obdélník s počátkem v rohu.

111-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Umístěte první roh obdélníku do levého spodního rohu (1) vysunutého modelu.

112-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Tažením a druhým kliknutím umístěte druhý roh obdélníku.

113-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Horním gestem myši, z Panelu zkratek nebo ze záložky Skica vyberte příkaz Inteligentní kóta. Zakótujte strany obdélníku kótami o velikosti 40 mm, čímž se změní obdélník na tvar čtverce.

114-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Tip: V některých případech se dvě stejně dlouhé entity nekótují a požije se vazba Stejná. V takovém případě by skica obsahovala pouze jednu kótu a při každé změně hodnoty kóty by se změnil rozměr i druhé entity.

Změňte si orientaci pohledu do pohledu izometrického (Ctrl + 7).

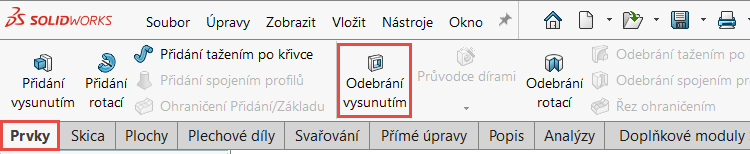

Ze záložky Prvky vyberte příkaz Odebrat vysunutím.

115.0-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

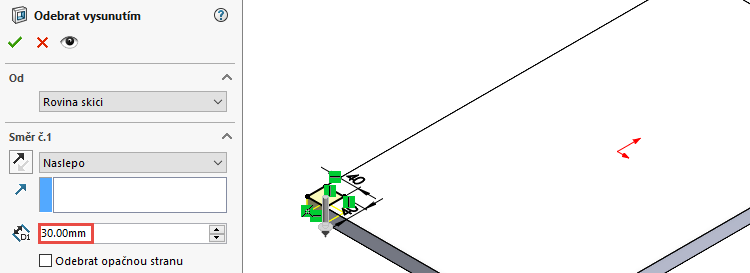

PropertyManageru Odebrat vysunutím změňte vzdálenost odebrání na hodnotu 30 mm nebo použijte možnost odebrání Skrz vše.

115-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem a uložte si dokument (Ctrl + S).



Zrcadlení prvku

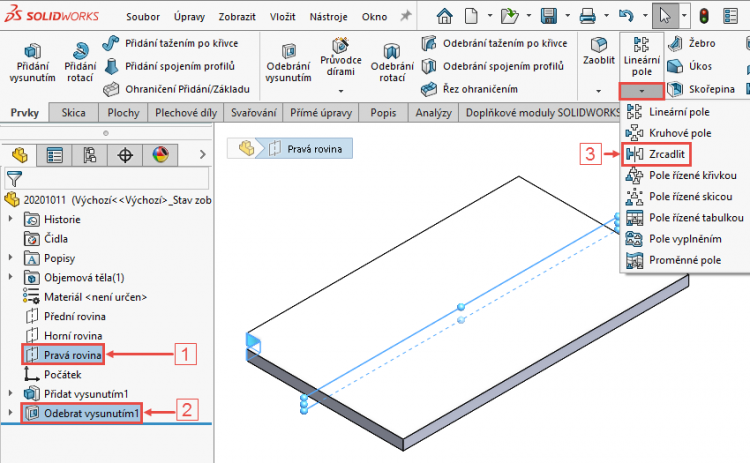

Vzhledem k tomu, že vybrání bude v každém rohu desky, použijeme příkaz Zrcadlit. V praxi se pro tento příkaz často používá tzv. předvýběr. Tzn., že vyberete prvky a rovinu zrcadlení a poté vyberete příkaz Zrcadlit. Ve FeatureManageru vyberte rovinu Pravá (1) a prvek Odebrat vysunutím1 (2) a ze záložky Prvky vyberte příkaz Zrcadlit (3).

116-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

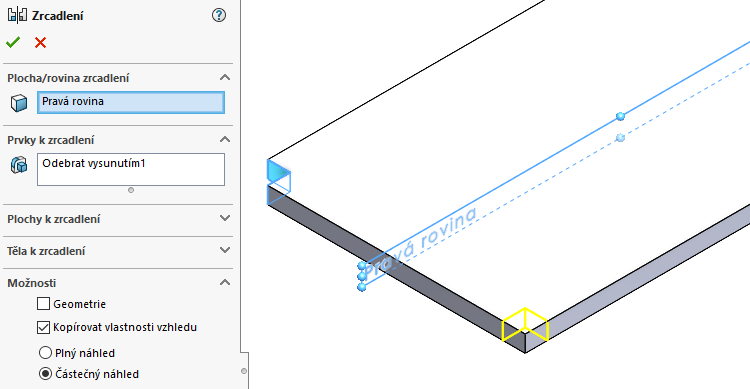

PropertyManageru Zrcadlení si můžete všimnout, že je již vybraná rovina Pravá a prvek Odebrat vysunutím1. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

117-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

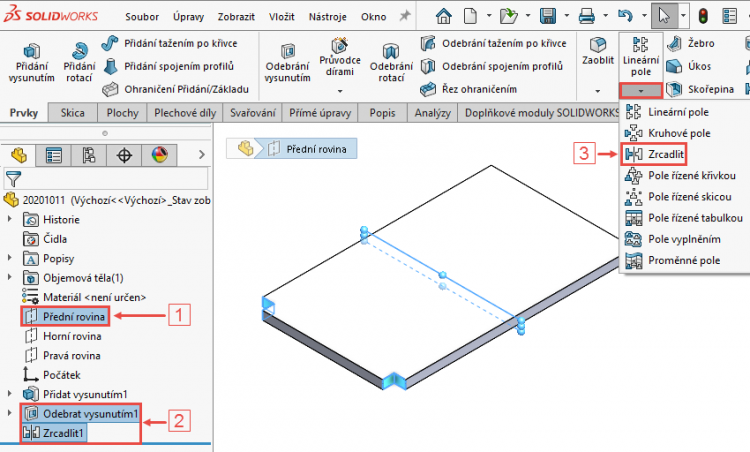

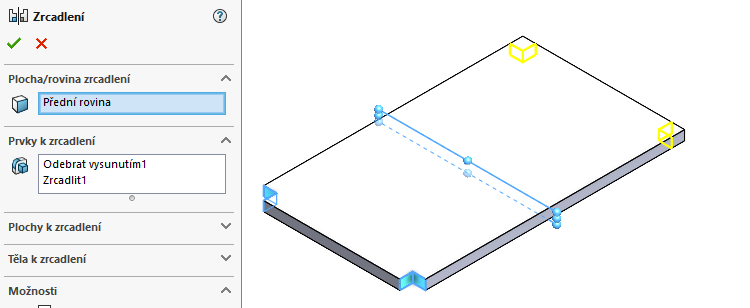

Nyní ozrcadlíme prvky Odebrat vysunutím1 a Zrcadlit1 podle roviny Přední. Ve FeatureManageru vyberte rovinu Přední (1), prvky Odebrat vysunutím1 a Zrcadlit1 (2) a ze záložky Prvky vyberte příkaz Zrcadlit (3).

118-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

119-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se



Přidání materiálu

Modelu přidáme stejný materiál, jako má pracovní deska. Ve FeatureManageru klikněte pravým tlačítkem na položku Materiál a z místní nabídky vyberte příkaz Upravit materiál.

120-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

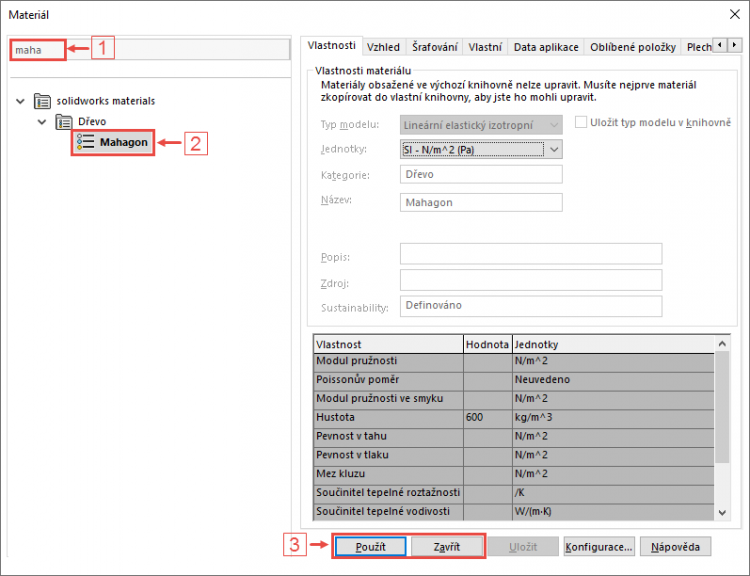

Do vyhledávacího pole napište několik prvních znaků (1) a z seznamu dostupných materiálů vyberte Mahagon (2). Potvrďte přidání materiálu tlačítky Použít a Zavřít (3).

121-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

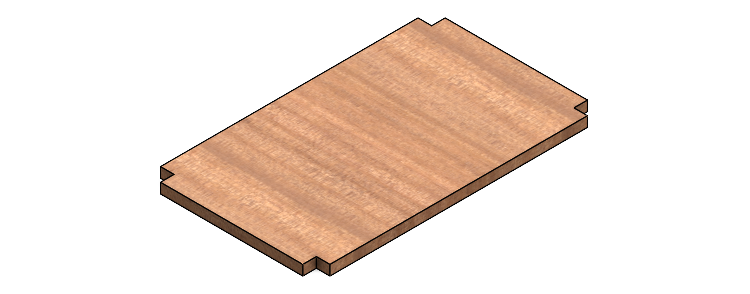

Model malé desky je hotový a připravený k tvorbě sestavy svařovaného stolu.

122-welding-svarovani-SolidWorks-postup-tutorial-navod-zaciname-ucime-se

Uložte si dokument (Ctrl + S) a pokračujte v modelování záslepek (nožiček) podle sedmého dílu tohoto návodu.
