Rozložené pohledy: Automatické uspořádání

    / 29. 4. 2015

6-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni

Pokud pracujete se sestavami a vytváříte rozložené pohledy pro lepší pochopení funkce nebo montáže, vyzkoušejte inteligentní automatické uspořádání v rozložených pohledech.

K vytváření rozložených pohledů slouží funkce Rozložený pohled. Jestliže aktivujete parametr Při přetažení automaticky uspořádat součásti, můžete v rozloženém pohledu přetáhnout všechny součásti zároveň.

Vytvoření lineárního rozloženého pohledu s automatickým uspořádáním

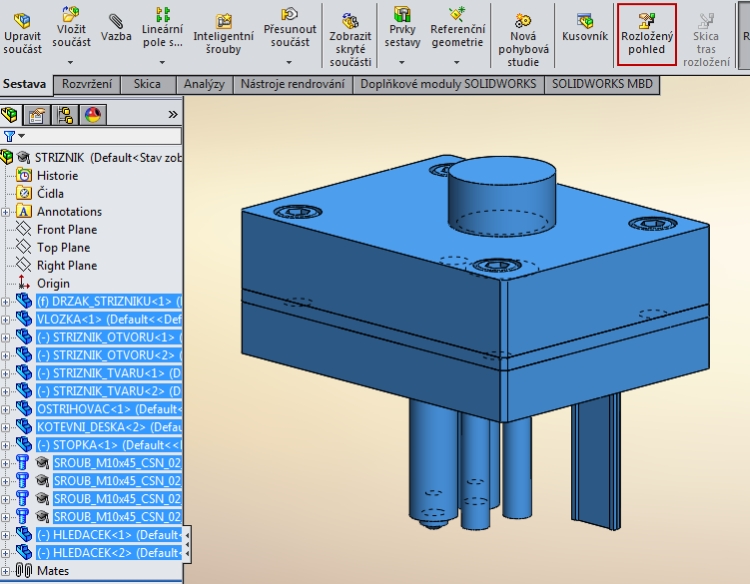

Uvedený postup je znázorněn na podsestavě střižníku. Pro rozložení podsestavy nebo sestavy se ve stromu FeatureManageru vyberou součásti určené k rozložení. Poté klikněte na možnost Rozložený pohled.

1-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni

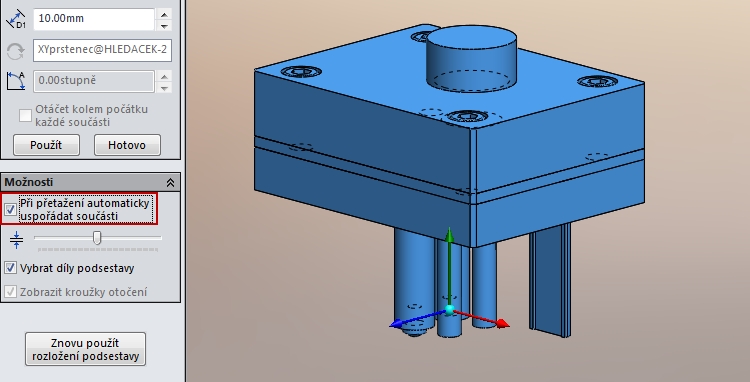

PropertyManageru vyberte možnost Při přetažení automaticky uspořádat součásti.

2-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni

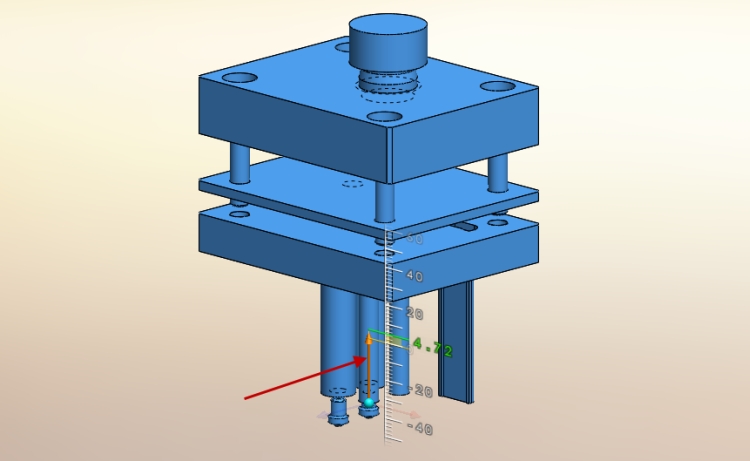

Ovladačem v grafické ploše přesuňte všechny součásti.

3-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni

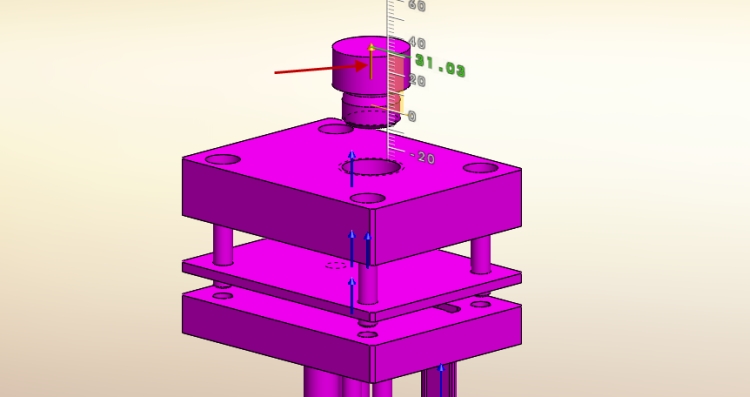

Uvolníte-li ovladač, zobrazí se další ovladače pro přesunutí jednotlivých součástí nebo skupin součástí.

4-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni

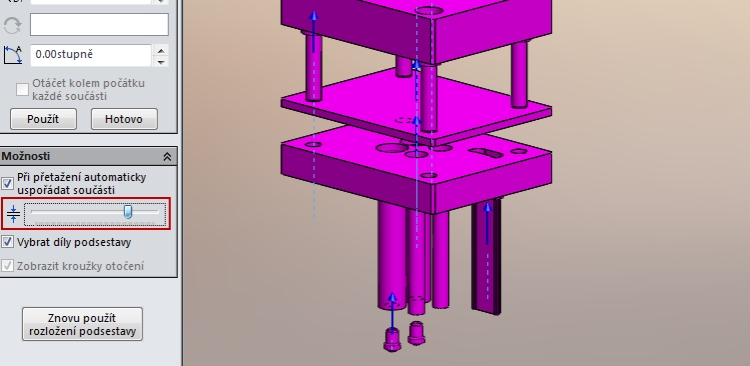

Dále můžete pomocí posuvníku Upravit mezery mezi součástmi řetězcePropertyManageru znovu upřesnit vzdálenost mezi součástmi.

5-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni
