Sestava ráfku a pneumatiky

Tento příspěvek navazuje na návody, ve kterých jsme modelovali pneumatiku a ráfek. Nyní vytvoříme jejich sestavu, což je pro tento případ velmi jednoduché a nezabere to mnoho času. K sestavě budete potřebovat model pneumatiky a ráfku. Návod na jejich tvorbu jsme uvedli v předchozích článcích.

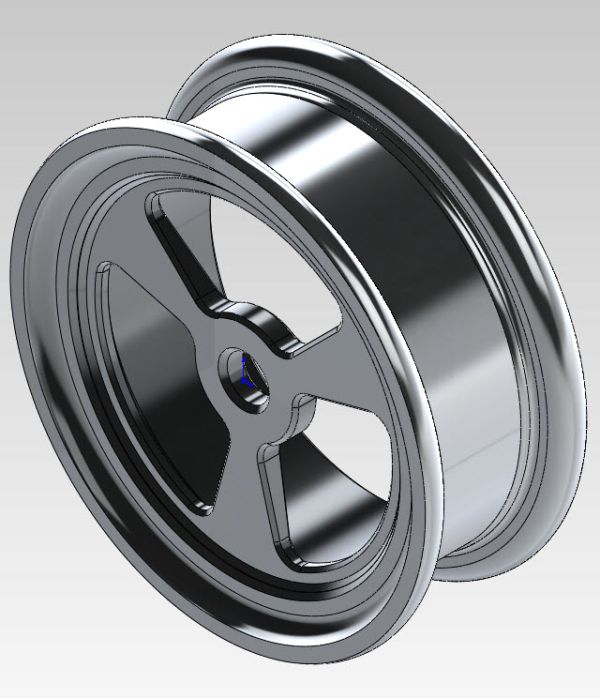

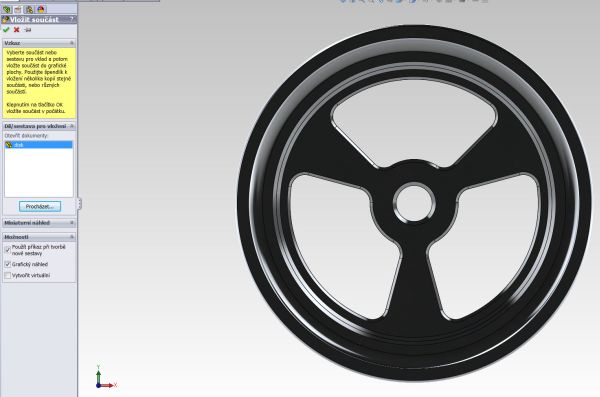

Založte nový díl sestavy. Vložte díl ráfku a přejeďte kurzorem do levého panelu.

Počátek ráfku se automaticky sjednotí s počátkem souřadného systému sestavy.

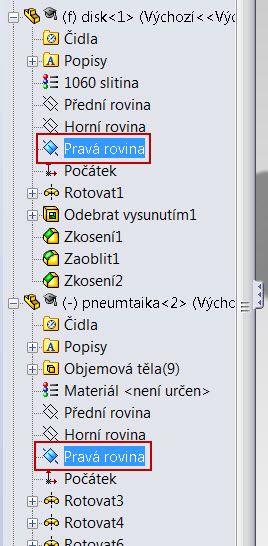

Vazby sestavy bude v tomto případě nejjednodušší vytvořit sjednocením podle rovin. Vyberte ve stromu sestavy Pravou rovinu ráfku a Pravou rovinu pneumatiky.

Klikněte na příkaz Vazby. Systém automaticky nabízí sjednocující vazbu. Potvrďte příkaz.

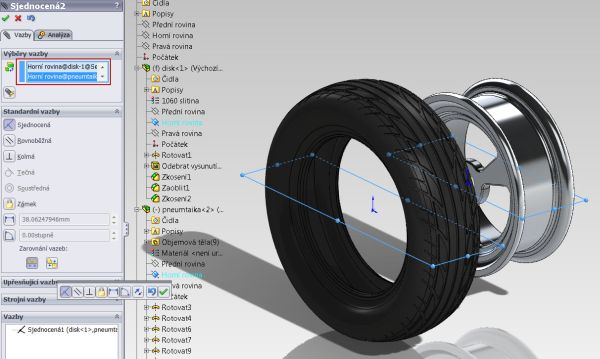

Dále vyberte Horní rovinu ráfku a Horní rovinu pneumatiky. Opět se automaticky nabízí vazba sjednocená.

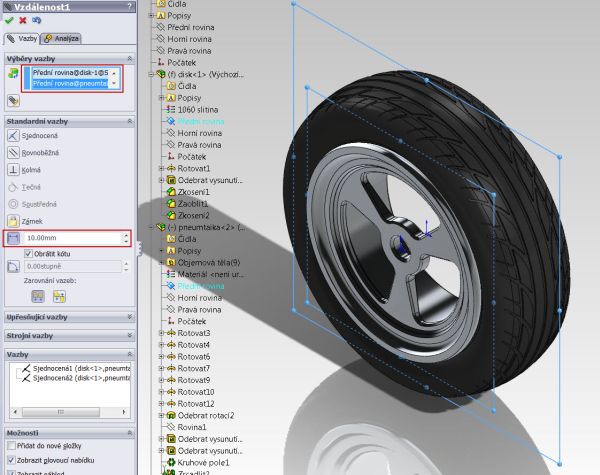

Nyní vyberte Přední rovinu ráfku a Přední rovinu pneumatiky. Vzdálenost mezi rovinami nastavte na hodnotu 10 mm.

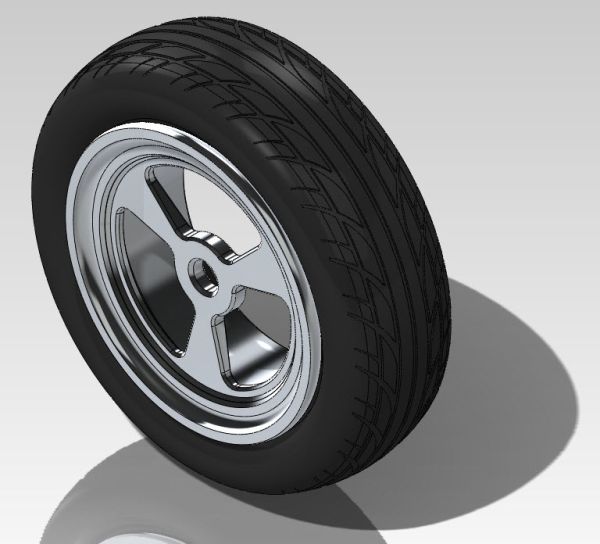

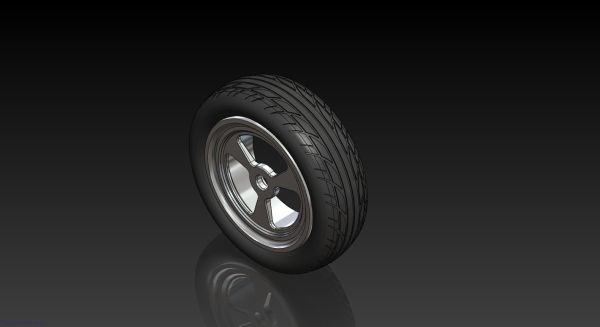

Sestava ráfku s pneumatikou je hotová.

Zkuste změnit pozadí plochy. Systém SolidWorks nabízí mnoho alternativ.

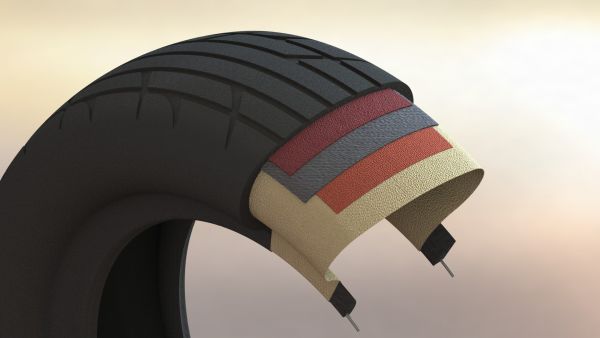

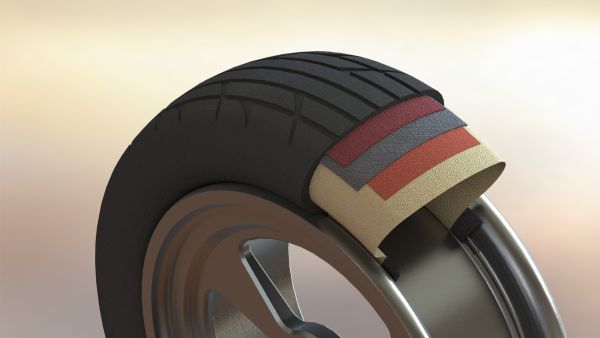

Dále proveďte renderování sestavy v aplikaci PhotoView 360. Obrázky budou fotorealistické a získají si svůj obdiv. V nové konfiguraci sestavy můžete nastavit odebrání určitých dílů, a vytvořit tak zajímavý řez sestavy.
