Seznámení se skicou: Kreslení kružnic a oblouků

    / 18. 1. 2017

36-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Správné skicování je základem úspěšné práce v SOLIDWORKSu. Vyzkoušejte si skicování kružnic a oblouků na zadání cvičení 3.23 z nové učebnice SOLIDWORKS. V tomto návodu najdete postup skicování krok za krokem.

Vytvoření dílu a uložení dokumentu

V horním panelu vyberte příkaz Nový.

0-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Tip: Nový dokument založíte i klávesovou zkratkou Ctrl + N.

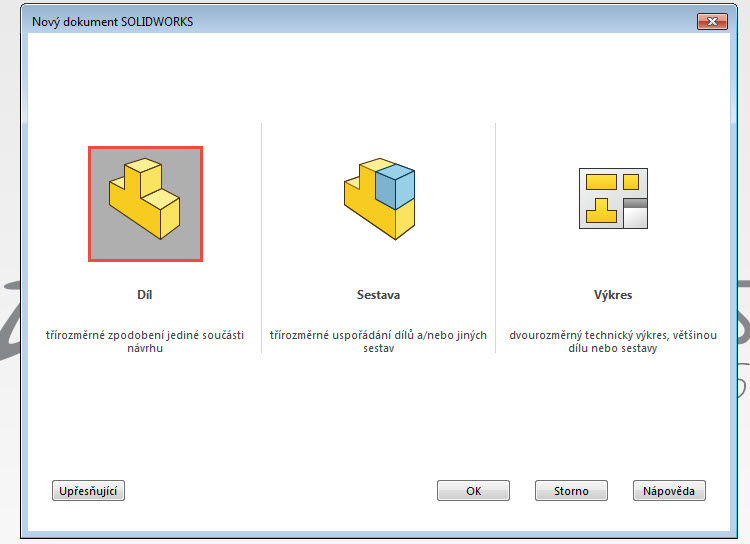

V okně Nový dokument SOLIDWORKS klikněte na tlačítko Díl.

1-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

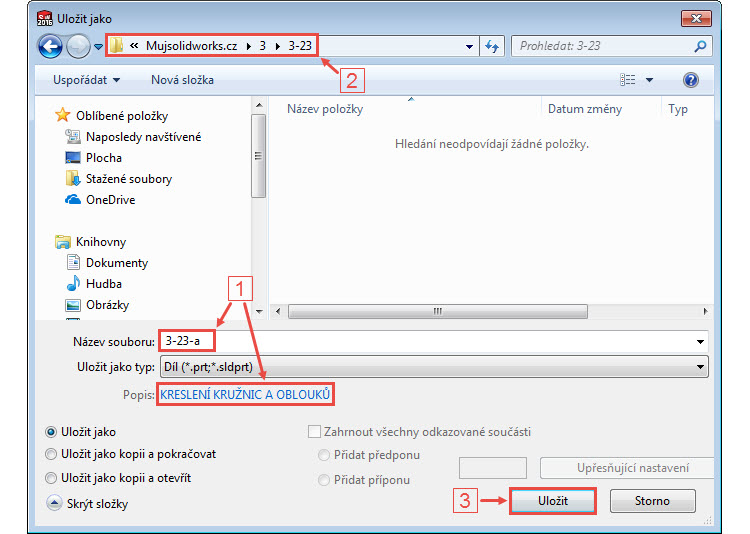

Před začátkem skicování dokument uložte. Stiskněte klávesovou zkratku Ctrl + S – zobrazí se okno Uložit jako. Napište název dokument 3-23-a.sldprt a do pole Popis (Description) napište velkými písmeny text KRESLENÍ KRUŽNIC A OBLOUKŮ (1). Na disk C: – do složky Mujsolidworks.cz\3\3-23 (2) – uložte díl tlačítkem Uložit (3).

2-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Tip: Tento postup vychází ze zadání cvičení 3.23 z Učebnice SOLIDWORKS. Pokud máte o knihu zájem, pokračujte na stránku Mujsolidworks.czUčebnice.

Kreslení kružnic

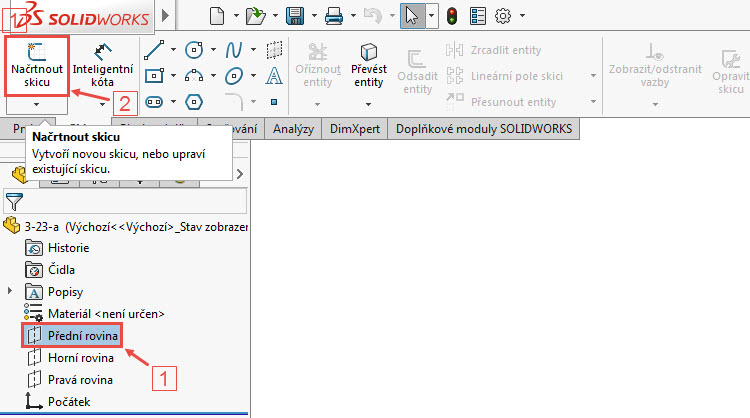

Ve FeatureManageru vyberte rovinu Přední (1) a v CommandManageru v záložce Skica příkaz Načrtnout skicu (2). Vytvoří se nová skica Skica1 a pohled se změní do pohledu kolmého na rovinu Přední.

3-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

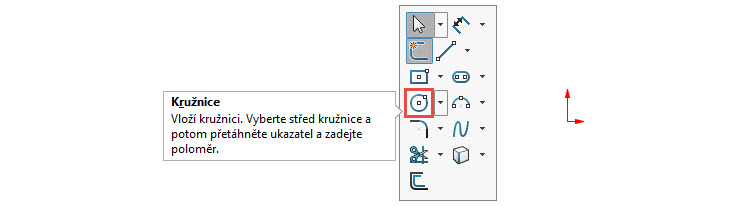

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Kružnice.

4-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

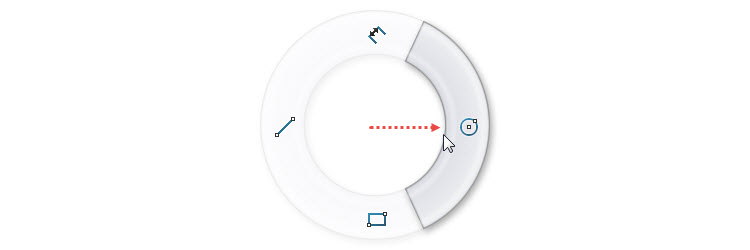

Tip: Příkaz Kružnice vyberete i pravým gestem myši (stiskněte pravé tlačítko a táhněte kurzorem doprava).

5-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

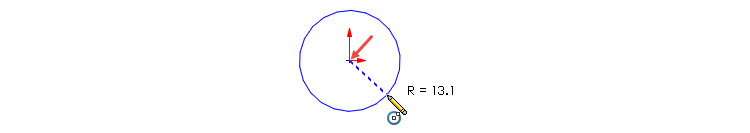

Kliknutím do počátku (označený červenou šipkou) umístěte středový bod kružnice, táhněte kurzorem a kliknutím určete její přibližný průměr.

6-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

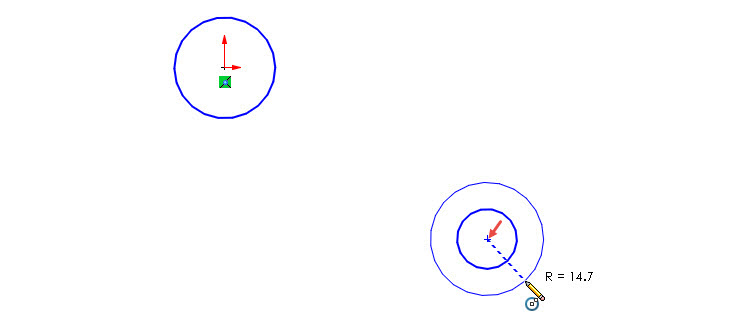

Vpravo dole nakreslete druhou kružnici a do jejího středu (označený červenou šipkou) umístěte střed třetí kružnice o větším průměru.

7-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

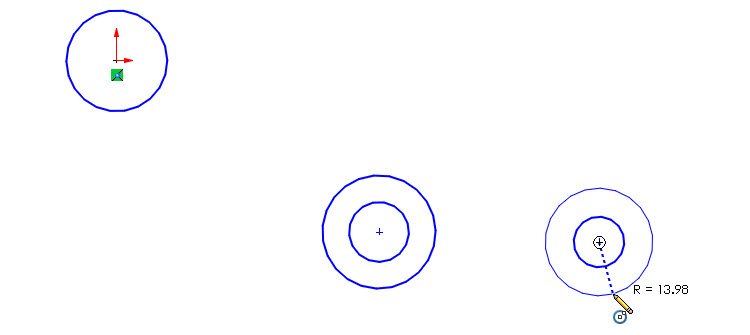

Postup opakujte i pro další dvě kružnice, jejichž společný střed leží napravo od předchozích kružnic. Skicování kružnic ukončete klávesou Esc. Ulože dokument klávesovou zkratkou Ctrl + S.

8-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod



Ruční vytváření vazeb

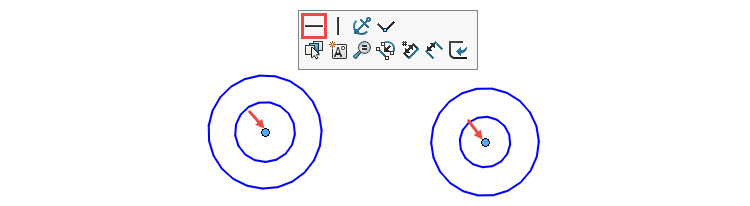

Stiskněte klávesu Ctrl, vyberte středy kružnic (označené červenými šipkami) a použijte vazbu Vodorovná z kontextového panelu nástrojů.

9-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

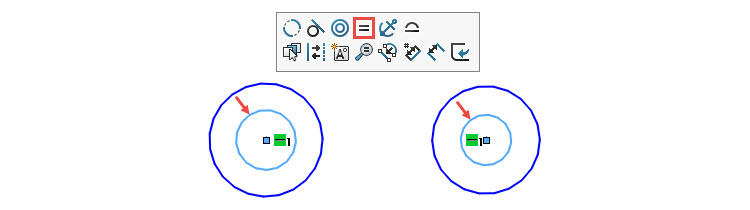

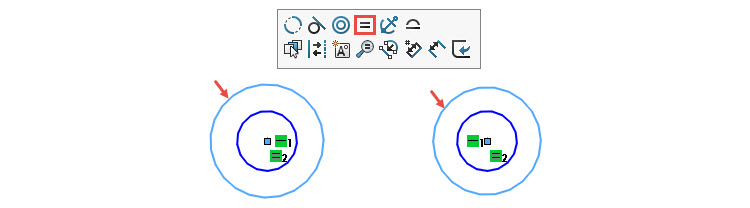

Stiskněte klávesu Ctrl, vyberte dvě menší kružnice (označené červenými šipkami) a použijte vazbu Stejná z kontextového panelu nástrojů. Tato vazba zajistí, že budou mít obě kružnice stejný průměr.
10-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Opakujte postup přidání vazby Stejná a použijte jej na větší kružnice.

11-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod



Kótování kružnic a roztečí

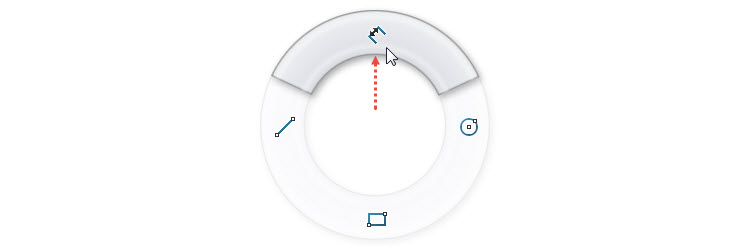

Horním gestem myši vyberte příkaz Inteligentní kóta.

12-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

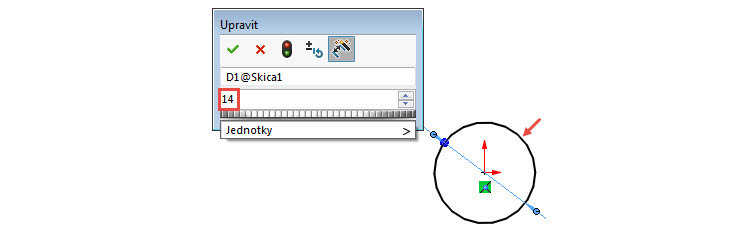

Vyberte kružnici se středem v počátku, tažením a kliknutím umístěte polohu kóty a v okně Upravit zadejte průměr 14 mm. Příkaz Inteligentní kóta ponechte aktivní.

13-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Tip: Aktivní příkaz Inteligentní kóta poznáte podle symbolu kóty u kurzoru.

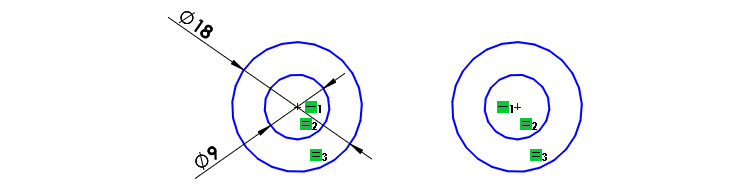

Pokračujte kótováním průměrů kružnic 9 mm a 18 mm podle obrázku níže.

14-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

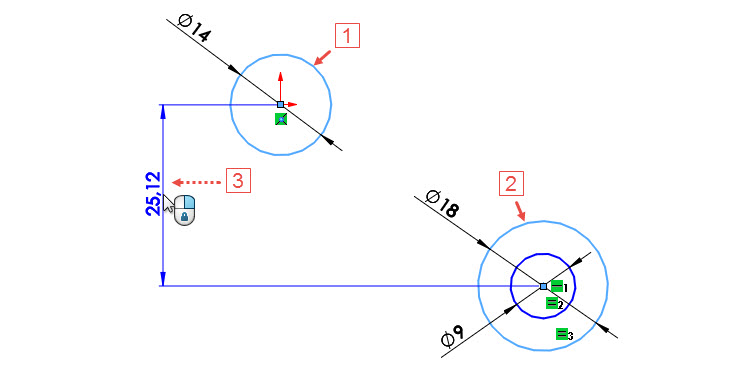

Vyberte kružnici se středem v počátku (1), jednu z ostatních kružnic (2) a tažením a kliknutím určete polohu svislé kóty napravo (3)…

15-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

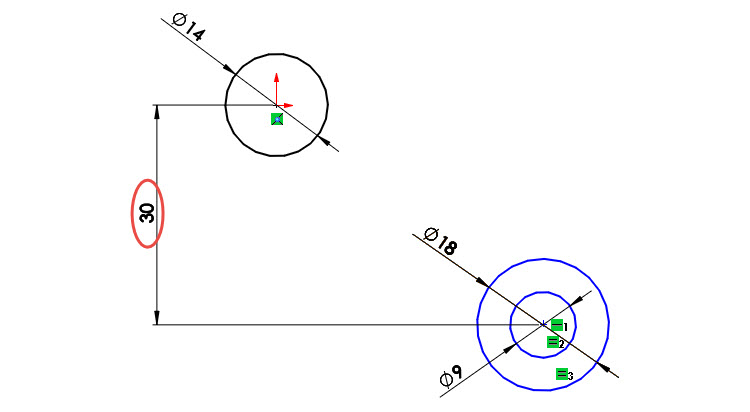

… a zadejte velikost 30 mm.

16-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

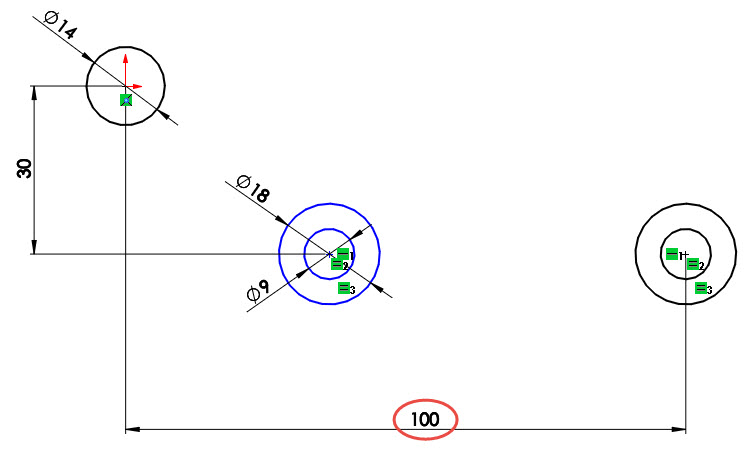

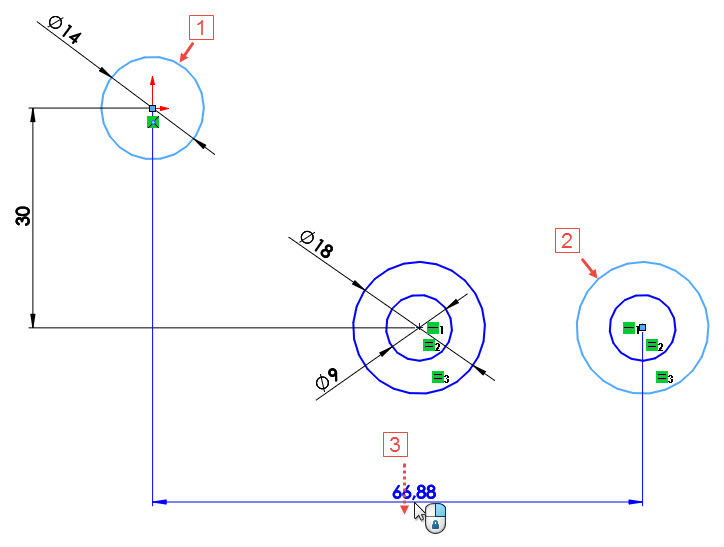

Vyberte kružnici se středem v počátku (1), větší nebo menší kružnici zcela vpravo (2) a tažením a kliknutím určete polohu svislé kóty dole (3)…

17-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

… a zadejte velikost 100 mm.

18-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Výběrem kružnic označených červenými šipkami zakótujte rozteč 24 mm. Ukončete kótování klávesou Esc a uložte dokument (Ctrl + S).

19-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod



Kreslení přímky a oblouků

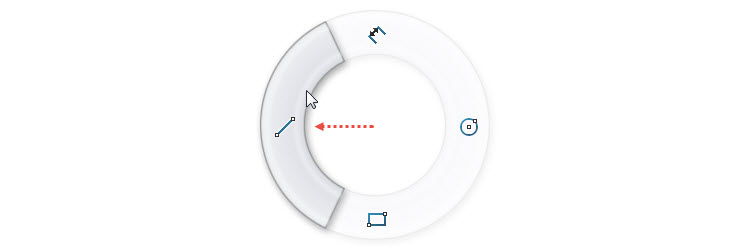

Levým gestem myši vyberte příkaz Přímka.

20-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

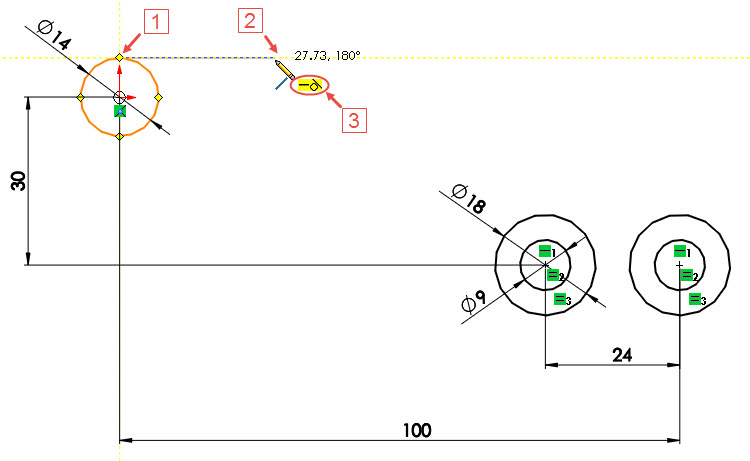

Kliknutím do horního bodu kružnice se středem v počátku umístěte počáteční bod kružnice (1). Táhněte kurzorem doprava a levým tlačítkem umístěte koncový bod přímky (2). U kurzoru musí být zobrazeny symboly vazeb Vodorovná a Svislá ve žlutém poli (3), aby se vazby ve skice vytvořily automaticky. Skicování přímky neukončujte.

21-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

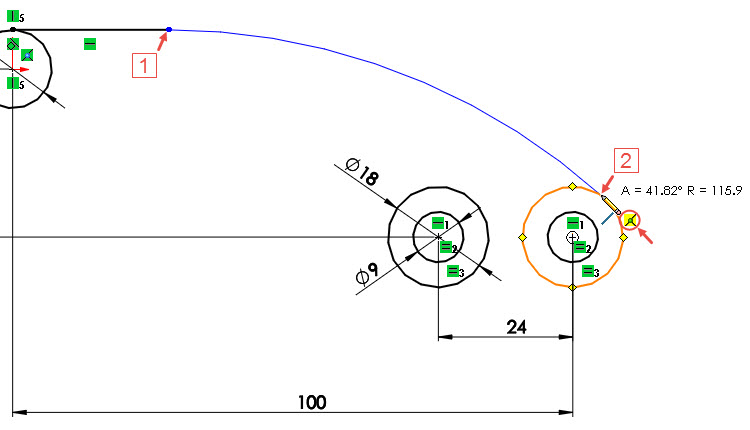

Stiskněte klávesu A, skicování přímky se změní ve skicování tečného oblouku (1), a umístěte koncový bod oblouk na kružnici zcela vpravo (2). Dbejte na to, aby byla u kurzoru zobrazena vazba Sjednocená ve žlutém poli (vazba se do skici vytvoří automaticky). Ukončete skicování přímky/oblouku.
22-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Tip: Změnit skicování přímky v oblouk a naopak lze provést i návratem kurzoru do výchozího bodu skicované entity.

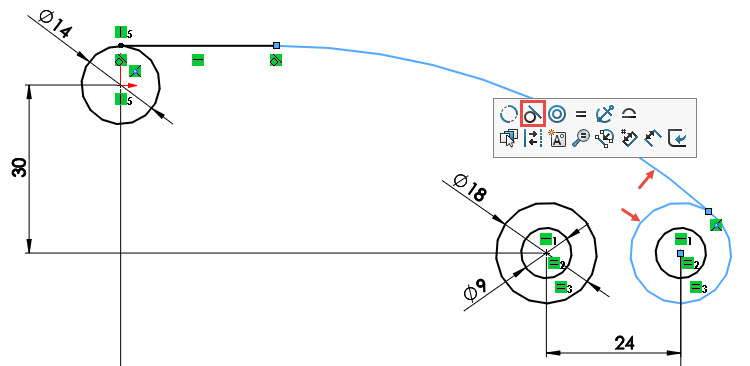

Stiskněte klávesu Ctrl, vyberte větší kružnici zcela vpravo a oblouk a použijte vazbu Tečná z kontextového panelu nástrojů.

23-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

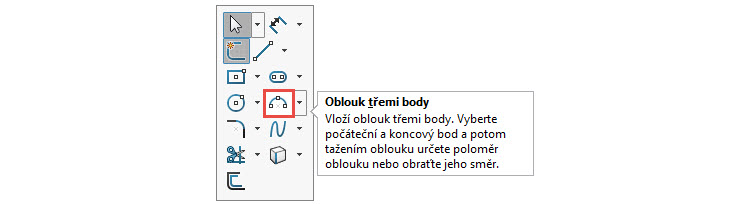

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Oblouk třemi body.

37-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

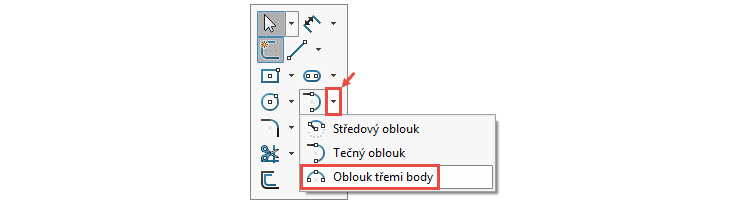

Tip: SOLIDWORKS si v Panelu zkratek u příkazů pro kreslení oblouků pamatuje naposledy vybraný příkaz. Pokud příkaz Oblouk třemi body nevidíte, musíte kliknout na malou černou šipku vedle příkazu Tečný oblouk nebo Středový oblouk (podle toho, který byl použitý naposledy) a vybrat příkaz Oblouk třemi body z rozbalovací nabídky.

38-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

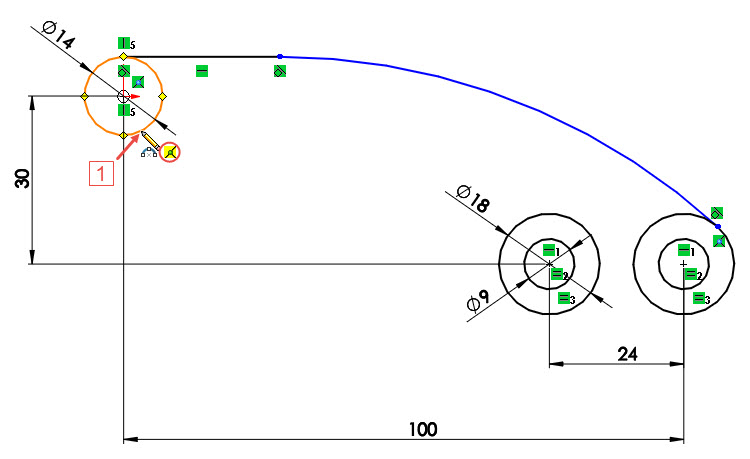

Pro vytvoření oblouku třemi body musíte určit počáteční a koncový bod a poloměr – plyne to už z názvu příkazu. Kliknutím umístěte počáteční bod oblouku do místa označeného červenou šipkou (1). U kurzoru musí být symbol vazby Sjednocená ve žlutém poli.

25-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

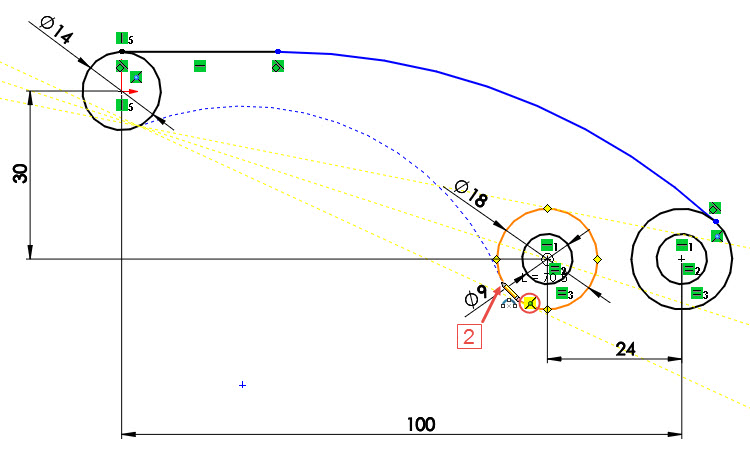

Druhý bod – koncový – vytvořte na levé kružnici o průměru 18 mm (2). Dbejte na vytvoření vazby Sjednocená.

26-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

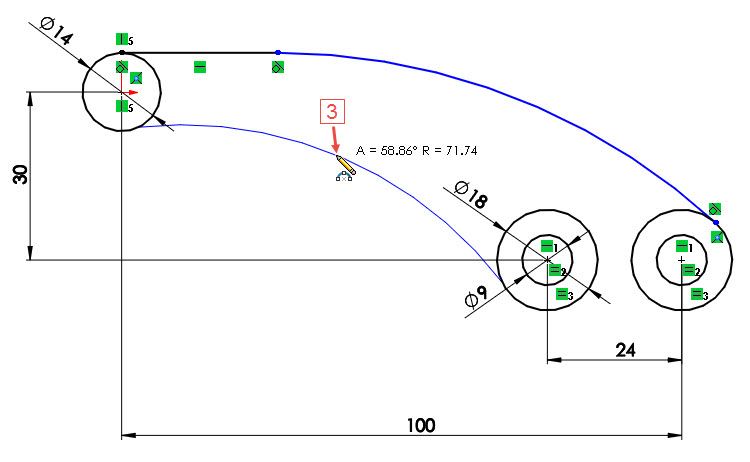

Tažením a třetím kliknutím určete poloměrem oblouku (3). Ukončete skicování oblouku klávesou Esc a uložte dokument (Ctrl + S).

27-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Ruční vytváření vazeb

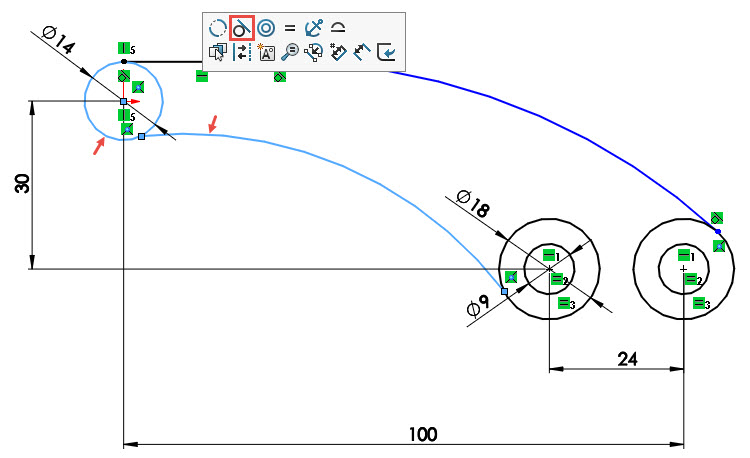

Vytvořte vazby Tečná mezi obloukem a levou kružnicí (se středem v počátku) a…

28-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

… obloukem a pravou kružnicí o průměru 18 mm. Uložte dokument.

29-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

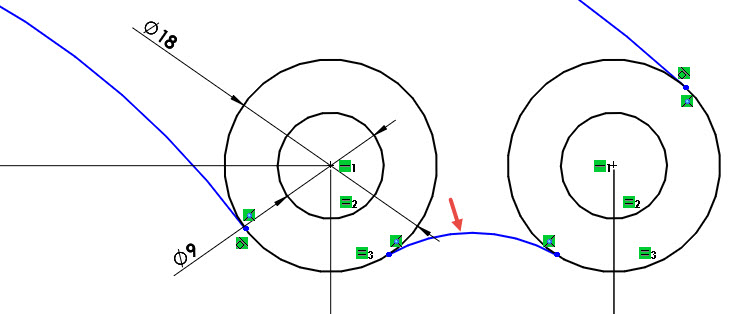

Vytvořte oblouk třemi body mezi kružnicemi o průměrech 18 mm.

30-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

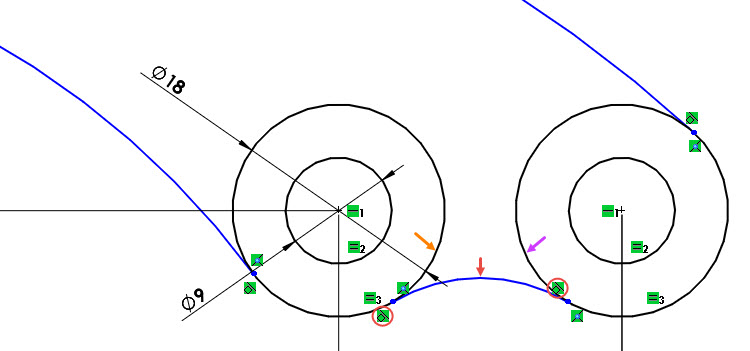

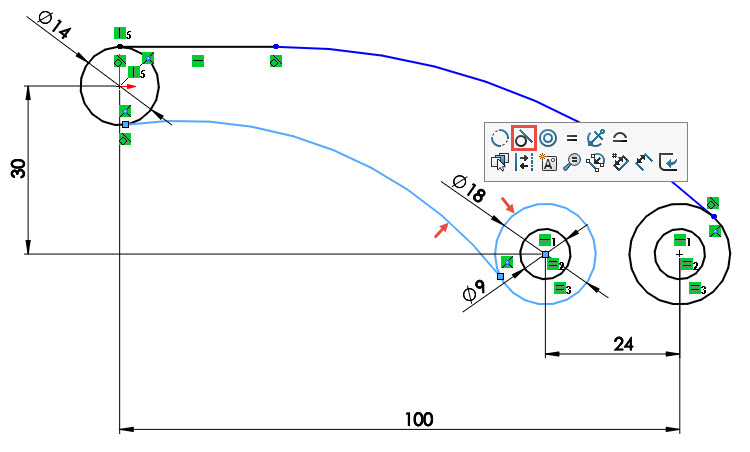

Vytvořte dvě tečné vazby (symboly vazeb můžete vidět v červených kružnicích). První vazba je mezi obloukem (označený červenou šipkou) a kružnicí (označenou oranžovou šipkou). Druhá tečná vazba je mezi obloukem a kružnicí (označenou fialovou šipkou). Uložte dokument.

31-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

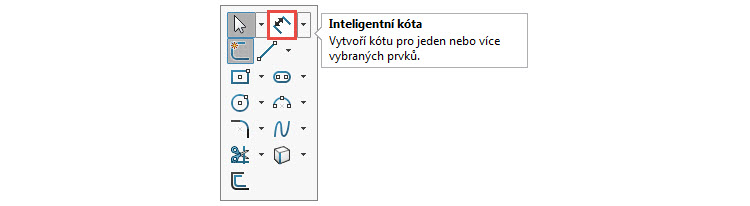

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Inteligentní kóta.

32-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

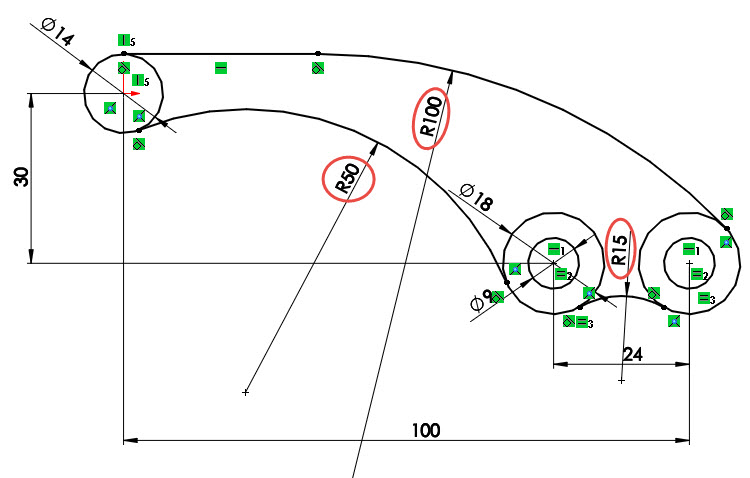

Zakótujte poloměry oblouků:

  • R100,
  • R50,
  • R15.

34-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

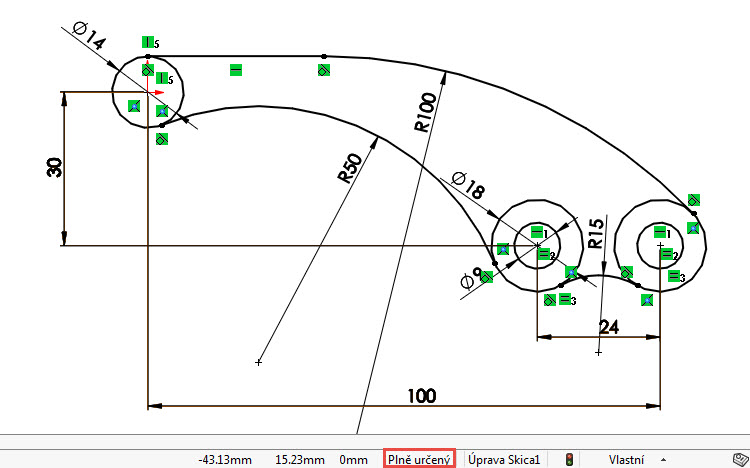

Ve stavovém řádku vpravo dole si můžete všimnout, že skica je plně určená.

35-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

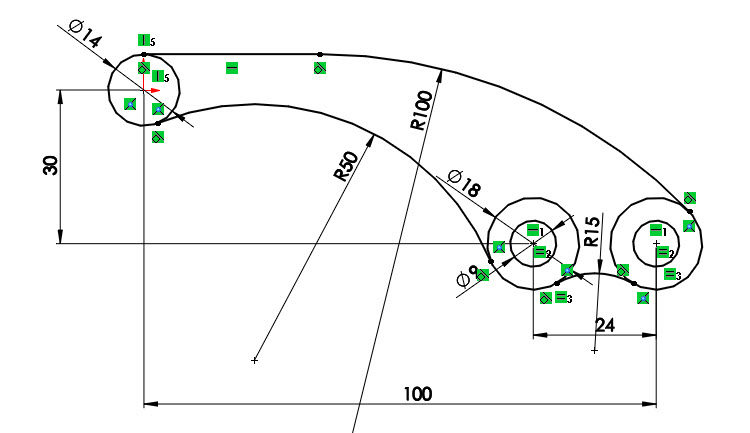

Skica je hotová. Uložte dokument (Ctrl + S).

36-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.23-tutorial-navod

Skicu najdete v hotovém dílu 3-23.SLDPRT, který najdete mezi ostatními soubory na stránce Mujsolidworks.cz → Učebnice.

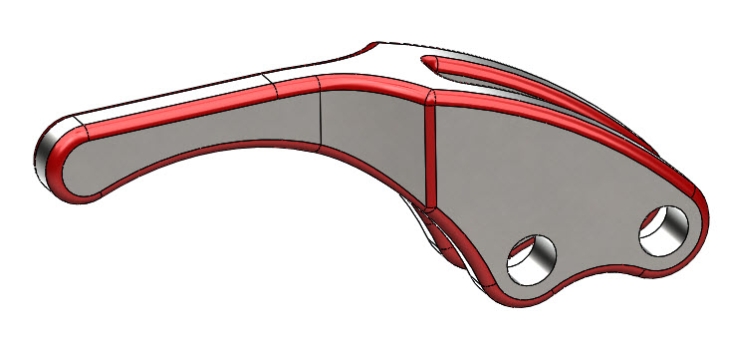

Chcete-li si vyzkoušet modelování rukojeti, která vychází z této skici, pokračujte návodem Model Mania: Postup modelování dle zadání z roku 2012.
