SOLIDWORKS 2019: Novinky v sestavách #2

    / 8. 5. 2019

2-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

prvním dílu představení novinek v sestavách jsme vám představili, jak automaticky uzamknout rotaci pro soustředné vazby na součásti Toolbox, seskupování vazeb a oddělení šroubů. V tomto příspěvku vám ukážeme vylepšení lineárního a kruhového pole a jak zahrnout uživatelské vlastnosti do zrcadlené sestavy.

Kruhové pole

V SOLIDWORKSu 2019 můžete v příkazu Kruhové pole přidat druhý směr a určit, že rozestupy a počet instancí budou symetrické vůči prvnímu směru pole.

Postup určení druhého směru v příkazu Kruhové pole

V záložce Sestava vyberte příkaz Kruhové pole součásti.

1-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

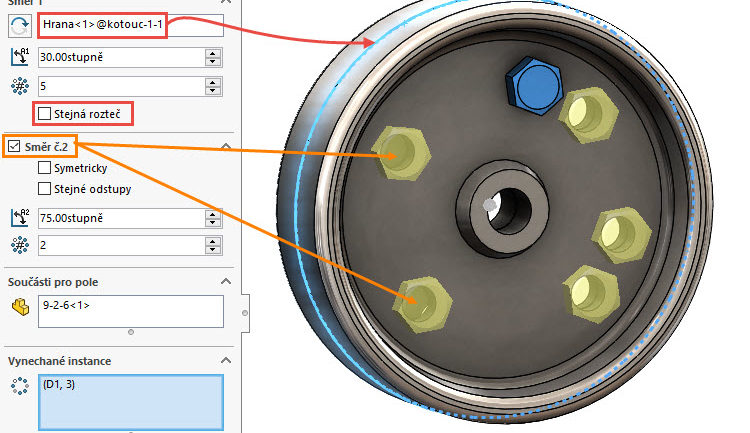

PropertyManageru Kruhové pole:

  • nastavte parametry pro Směr 1,
  • vyberte možnost Směr 2 a…
  • … podle potřeby nastavte kopírování součástí ve druhém směru.

2-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

Kopírování ve druhém směru lze provádět symetricky podle prvního směru a se stejnými odstupy → výběr voleb Symetricky a Stejné odstupy.



Lineární pole

Novinkou v sestavách v příkazu Lineární pole součásti je možnost vytvářet pole součást podle vybraného odkazu. Na výběr jsou parametry rozteče nebo počet instancí.

Typickou ukázkou je kopírování šroubu do otvorů v plechu. Pokud definujeme kopírování pomocí odkazu, který je středový bod díry, tak při změně velikosti plechu se díky parametrizace změní i poloha šroubů v sestavě.

3-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

Předem provedením změny záměru návrhu má plech délku 190 mm.

5-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

4-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

Po změně záměru návrhu v dílu, kdy se zvětšila délka plechu na 350 mm, se provede automatická aktualizace lineární pole v sestavě bez toho, aniž by se upravoval prvek Lineární pole součásti.

6-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole7-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

Tip: Tento příkaz má obdobné chování jako Lineární pole v dílu a detailní postup, jak nastavit pole k odkazu, jsme vám představili v tomto příspěvku.



Zahrnutí uživatelských vlastností do zrcadlené sestavy

Uživatelské vlastnosti lze zahrnout, když vytváříte opačně zrcadlenou sestavu nebo podsestavu. Mezi uživatelské vlastnosti patří globální vlastnosti a vlastnosti určité konfigurace.

Mezi zrcadlenou a původní sestav je navázáno propojení. Změny uživatelských vlastností v původní sestavě jsou zahrnuty do zrcadlené sestavy. Uživatelské vlastnosti v zrcadlené sestavě nemůžete měnit.

Postup pro zahrnutí uživatelských vlastností do zrcadlené sestavy

Otevřete si sestavu s uživatelskou vlastností.

Ze záložky Sestava vyberte příkaz Zrcadlit součásti.

PropertyManageru Zrcadlit:

  • vytvořte zrcadlení v záložce 1. Krok: výběry,

8-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

  • v záložce Krok 2: Nastavit orientaci vyberte možnost Vytvořit opačnou verzi,

9-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

  • pokračujte do záložky Krok 3: Opačná ruka a upravte nastavení podle potřeby,

10-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

  • v záložce Krok 4: Importovat prvky vyberte v části Přenést možnost Uživatelské vlastnosti.

11-Mujsolidworks-novinky-sestavy-co-je-noveho-kruhove-pole

Tip: Jestliže vyberete volbu Přerušit spojení s původním dílem v části Spojení, nebudou změny provedené v původní sestavě zahrnuty do zrcadlené sestavy.

Dokončete zrcadlení součásti potvrzovacím tlačítkem.
