SOLIDWORKS 2019: Novinky v sestavách #1

Vývojové oddělení SOLIDWORKSu si připravilo pro uživatele zajímavé novinky pro efektivní práci se sestavami. Podívejme se, co je nového ve vazbách.

Automatické uzamknutí rotace pro soustředné vazby na součásti Toolbox

V aktuální verzi SOLIDWORKSu 2019 můžete použít funkci Uzamknout rotaci nových soustředných vazeb na součásti Toolbox k automatickému uzamknutí rotace nových soustředných vazeb k součástem Toolbox.

Tuto možnost použijete tehdy, když vytvoříte soustředné vazby pomocí:

  • vložení součásti Toolbox do jiné součásti,

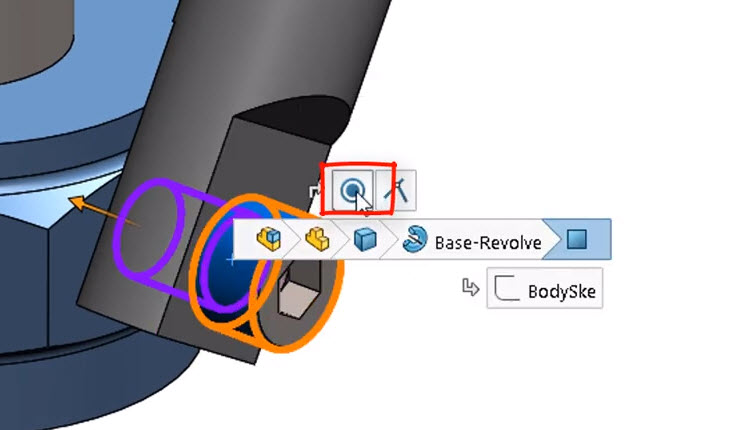

  • vytvořením inteligentní vazby za použití kombinace Alt + přetažení na válcovou plochu nebo kruhovou hranu součásti Toolbox, která se nachází v sestavě,
  • s použitím nástroje Inteligentní šrouby,
  • za pomoci definování inteligentních šroubů v nové sérii děr,
  • ručním vytvořením soustředné vazby na součást Toolbox.

Chcete-li povolit automatické uzamknutí rotace pro soustředné vazby, klikněte na NástrojeMožnostiMožnosti systémuPrůvodce dírami/Toolbox. V okně Možnosti systému Průvodce dírami Toolbox vyberte  Uzamknout rotaci novách soustředných vazeb na součásti Toolbox.

1-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Když zrušíte zaškrtnutí této možnosti, můžete vybrat Uzamknout soustřednou rotaci pro složku Vazby nebo Uzamknout rotaci pro každou odemknout soustřednou vazbu.

Ikona na obrázku níže indikuje uzamčené soustředné vazby.

3-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Ikona na obrázku níže indikuje odemčené soustředné vazby.

4-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Postup práce s automatickým uzamykáním rotace je zřetelný z videa:



Seskupování vazeb a oddělení šroubů

Vazby je možné oddělit do složek podle stavu (SeskupitPodle stavu) nebo můžete oddělit šrouby (SeskupitOddělit šrouby).

5-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Příkaz Podle stavu seskupí vazby podle následujících stavů:

2-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Složky stavu se zobrazují ve složce Vazby.

6-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Příkaz Oddělit šrouby rozdělí vazby odkazující na součást Toolboxu do složky Šrouby. Složka Šrouby zahrnuje potlačené vazby odkazující na součást Toolboxu. Když upravíte vazbu a přidáte do ní součást Toolboxu, vazba se po uložení změn přesune do složky Šrouby.

Když vyberte položky Podle stavu a Oddělit šrouby, budou složky Šrouby vnořeny uvnitř složek stavů.

7-Mujsolidworks-sestavy-SOLIDWORKS-2019-vazby-Toolbox

Postup seskupení vazeb a oddělení šroubů:

  1. Ve FeatureManageru sestavy klikněte pravým tlačítkem na Vazby a vyberte položku Seskupit vazby.
  2. Kliknutím na položku Podle stavu seřadíte vazby podle stavu.
  3. Kliknutím na položku Oddělit šrouby zobrazíte šrouby v samostatných složkách.

Složky stavů a šroubů se automaticky aktualizují při změně sestavy. Počet složek obsažených v každé složce se zobrazí vpravo od názvu složky. Když vyberete obě možnosti seskupení, bude počet položek ve složce stavu zahrnovat také počet položek v podsložce Šrouby.

Seskupení vazeb nemění pořadí řešení vazeb. Vazby nelze přesunout do složek jiného stavu nebo šroubů.

Příkaz Přidat do nové složky není dostupný pro vazby ve složkách stavů či šroubů. K vytvoření složky je nutné vypnout možnosti Podle stavu a Oddělit šrouby. Vazby ve složkách vazeb vytvořených uživateli se po seskupení podle stavu nebo oddělení šroubů přesunou do příslušné složky seskupení. Když tyto možnosti seskupení vypnete, vazby se vrátí do svých původních složek vazeb. Když odstraníte složku vazeb vytvořenou uživatelem a možnost seskupení je přitom zapnuta, přesunou se vazby z odstraněné složky vazeb do složky o jednu úroveň výše.

Postup seskupování vazeb a oddělování šroubů je zřetelný z videa:

Videa: Petr Lstiburek (SolidVision)

Tip: Podívejte se druhý díl co je nového v sestavách v SOLIDWORKSu 2019.
