SOLIDWORKS 2019: Představujeme novinky v rozložených pohledech

    / 24. 5. 2019

14-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

Zajímavý nástroj pro názornou představu montáže sestavy, nástroj Rozložený pohled, není nutné představovat. Zná jej téměř každý uživatel SOLIDWORKSu a v mnoha případech bývá součástí výstupu sestavy. Podívejme se, jaké nové funkce byly zakomponovány do SOLIDWORKSu 2019.

Rozložený pohled můžete procházet krok za krokem, je možné se vrátit zpět a zobrazit výsledky jednotlivých kroků.

Postup úpravy stávajícího rozloženého pohledu

Otevřete si libovolnou sestavu, která obsahuje rozložený pohled. Na záložce ConfigurationManageru rozbalte konfiguraci a klikněte pravým tlačítkem na Rozložený pohled1. Z kontextového panelu nástrojů vyberte příkaz Upravit prvek.

2-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

PropertyManageru Rozložený pohled1 můžete použít následující funkce:

  • upravit název nového nebo stávajícího kroku,

3-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

  • přetáhnout aktivní krok a změnit pořadí kroků,

4-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

  • změnit velikost pole Kroky rozložení,
  • přidat krok (tlačítko Přidat krok),

5-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

  • tlačítkem Obnovit obnovíte nastavení,
  • tlačítka Vrátit zpět a Srolovat na prvek slouží k posunutí krok zpět nebo dopředu,

6-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

  • pokud chcete některý z kroků potlačit, klikněte pravým tlačítkem na daný krok a z místní nabídky vyberte příkaz Potlačit. Potlačené kroky zůstanou potlačené bez ohledu na to, jaká je poloha rolety pro vrácení zpět.

7-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

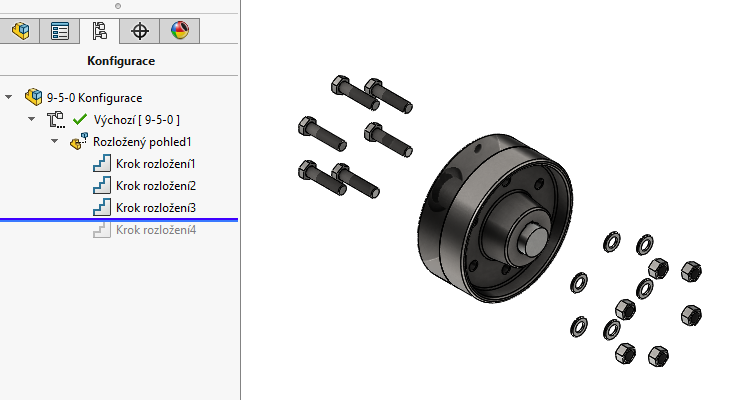

Pokud jsou prvky srolované, lze kroky po stisknutí pravého tlačítka na některý z nich:

  • Srolovat vpřed,
  • Srolovat na předchozí,
  • Srolovat na konec.

8-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

Když ukončíte PropertyManager Rozložený pohled1, lze stejným způsobem pracovat s kroky v ConfigurationManageru. Rozbalte prvek Rozložený pohled1 a všimněte si, že obsahuje čtyři kroky.

11-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

12-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

13-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

Pokud spustíte animaci tlačítkem Animovat složení, spustí se…

9-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy

Ovladač animace. V tomto okně došlo ke změně některých ovládacích tlačítek:

  • tlačítko Převinout vpřed je přejmenováno na Další krok,
  • tlačítko Převinout zpět je přejmenováno na Předchozí krok,
  • tlačítko Zastavit bylo odebráno,
  • tlačítka Přehrát a Pozastavit jsou sdíleny v jednom ovládacím prvku.

10-MujSolidWorks-sestavy-SOLIDWORKS-2019-rozlozene-pohledy



Postup práce s rozloženými pohledy je názorný z videa:

Video: Petr Lstiburek, SolidVision
