SOLIDWORKS 2020: Jak efektivně otevřít velké výkresy

    / 13. 1. 2020

2-SOLIDWORKS-2020-vykresy-rychle-detailovani

V SOLIDWORKSu 2020 se objevila zajímavá funkce, která urychlí a zefektivní otevírání velkých výkresů, během které se nenačtou data modelu. Do takto otevřených výkresů můžete přidávat a upravovat popisy. Podívejte se, jak na to.

Tak zvaný režim detailování je užitečný, pokud potřebujete provádět drobné úpravy výkresů velkých sestav nebo výkresů, které obsahují mnoho listů, konfigurací nebo pohledů s náročným zobrazením pohledu.

Tip: Režim detailování dostupný pro výkresy uložených v SOLIDWORKSu a novějších verzích.



Vytváření kót a popisů

Vytváření kót a popisů probíhá stejným způsobem, jako ve výkresu otevřeném ve vyřešeném režimu. Výjimkou jsou kóty a popisy, které vyžadují informace o modelu, například popis díry, kosmetické závity nebo odkazy na vlastnosti modelu.

Pokud je otevřený výkres v režimu detailování a provedete změny nebo uložíte související díl nebo sestavu, zobrazí se zpráva, že jsou informace zastaralé.



Ukládání

Změny provedené do stávajícího výkresu můžete uložit, aniž byste ukončili režim detailování. Uložení výkresu v režimu detailování nevyžaduje speciální formát uložení.

Pokud uložíte výkres v režimu detailování, poté jej zavřete a znovu otevřete, můžete pokračovat v úpravách položek vytvořených v režimu detailování.

Pokud uložíte výkres ve vyřešeném režimu, kóty a popisy vytvořené v režimu detailování se vyřeší a uloží. Poté, pokud výkres zavřete a znovu otevřete v režimu detailování, je omezená možnost upravovat vyřešené kóty a popisy. Můžete pouze změnit jejich umístění nebo je odstranit.



Funkce dostupné v režimu detailování:

  • Můžete vytvářet kóty a popisy:
  • Poznámky, včetně poznámek s odkazovými čárami
  • Lineární a kruhová pole poznámky
  • Značky opracování povrchu
  • Značky oprav
  • Mráčky revize
  • Štítky umístění
  • Pozice
  • Magnetické čáry
  • Popisy svarů
  • Geometrické tolerance
  • Značky základny
  • Značky vztažných bodů
  • Radiální a lineární kóty včetně použití nástroje Inteligentní kóta
  • Souřadnicové kóty
  • Průběžné úhlové kóty



Navíc můžete provádět následující operace:

  • Změna umístění, rotace a popisků v pohledech výkresu.
  • Kopírování nebo výřez pohledů výkresu a vkládání do stejných nebo jiných listů v rámci stejného výkresu.
  • V popisech můžete přidat odkazy na zobrazené hodnoty kót a ostatní propojitelné popisy.
  • Vložit bloky skici.
  • Přidávat všeobecné a revizní tabulky. Není možné přidat jiné typy tabulek.
  • Vybrat zobrazenou geometrii, jako jsou například hrany nebo skici modelu. S použitím funkce Vybrat ostatní vyhledejte ostatní volitelné položky. V žádných pohledech výkresu není možné vybrat plochy modelu.
  • Uložit soubor jako PDF/DXF nebo vytisknout jako soubor PDF.



Omezení

V rámci výkresu v režimu detailování jsou tato omezení:

  • Není možné vytvářet nové pohledy výkresu.
  • Není možné vytvářet středové osy, středové značky šrafování.
  • Není možné používat nástroj Vrátit zpět.
  • Není možné vybrat pohledy řezů konceptové kvality ani je exportovat do souboru DXF/DWG.
  • Režim detailování není dostupný pro oddělené výkresy.



Postup otevření výkresů v režimu detailování

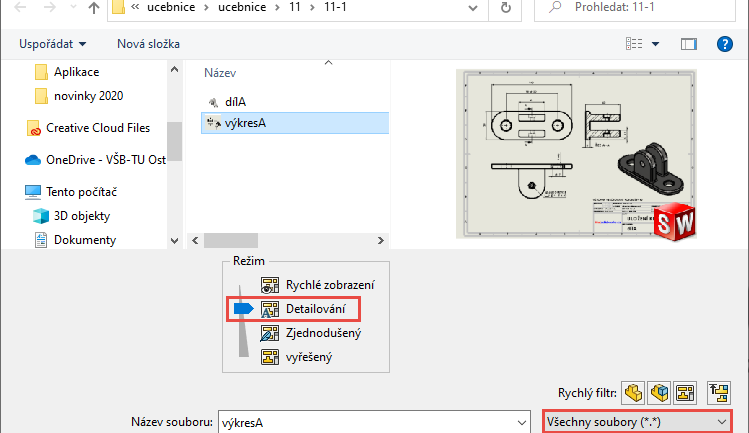

Ze záložky Soubor vyberte příkaz Otevřít (Ctrl + O).

V dialogové okně v části Soubor typu vyberte Výkres SOLIDWORKS (DRW, SLDDRW). Vyhledejte výkres a v položce Režim vyberte možnost Detailování. Dokončete otevření tlačítkem Otevřít.

2-SOLIDWORKS-2020-vykresy-rychle-detailovani

Tip: Pokud není výkres uložený v SOLIDWORKSu 2020 a novějších verzích, možnost otevřít v režimu detailování se nenabízí. Musíte výkres nejdříve uložit v aktuální verzi, zavřít a použít daný postup.

1-SOLIDWORKS-2020-vykresy-rychle-detailovani

Pro výkres otevřený v režimu detailování je charakteristický název souboru [Detailování] na horním panelu okna SOLIDWORKS.

4-SOLIDWORKS-2020-vykresy-rychle-detailovani

Postup otevření výkresu v režimu detailování je uvedený v krátké ukázce (video: Pavel Kala, SolidVision):
