SOLIDWORKS 2020: Jak přidat popisy děr do řezů

    / 13. 11. 2019

8-SOLIDWORKS2020-popisy-der-detailovani-vykresy

V nové verzi SOLIDWORKSu můžete při vytváření řezů ve výkresech přidat popisy děr. Podívejte se na náš postup, jak na to.

Popisy můžete použít ve všech typech pohledů, kde se vyskytuje řez – v řezech, lokálních řezech a detailních pohledech. Popisy lze aplikovat na tyto prvky:

  • průvodce dírami (díry a drážky),
  • pokročilé díry,
  • díry vytvořené s použitím prvku Odebrat rotací,
  • díry a drážky vytvoření pomocí prvku Odebrat vysunutím.

Postup vytvoření si ukážeme na modelu, který obsahuje prvky:

  • Odebrat rotací1,
  • Odebrat vysunutím1,
  • Válcové zahloubení pro M12 šrouby,
  • M10×1.25 závit.

4-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Z modelu jsme vytvořili výkres a řez A-A:

1-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Vyberte z menu VložitPopisy příkaz Popis díry…

2-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Pro přidání popisů ve výkresu je charakteristický symbol u kurzoru myši.

3-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Nyní vyberte svislou entitu díry a umístěte pozici popisu do grafické plochy.

5-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Pokud chcete vybrat vodorovnou hranu díry (spodní nebo horní), bude předmětem výběru horní vodorovná hrana dílu.

7-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Vodorovnou hranu díry lze vybrat pouze s klávesou Shift.

6-SOLIDWORKS2020-popisy-der-detailovani-vykresy

Tip: Výběr s klávesou Shift platí i v případě, že bude orientace pohledu pootočená o 90 stupňů a předmětem výběru tak bude svislá hrana.

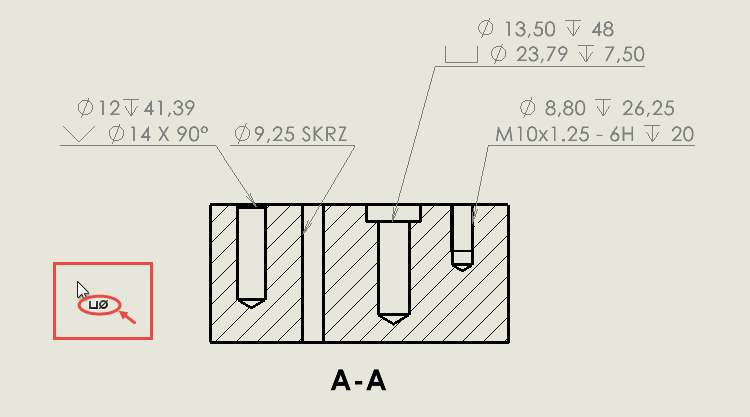

Popisy děr ve výkresu u prvků vytvořených odebráním rotací, odebráním vysunutí a prostřednictvím průvodce děr:

9-SOLIDWORKS2020-popisy-der-detailovani-vykresy
