SOLIDWORKS 2020: Jak publikovat obálky z vrcholové sestavy do podsestavy

    / 8. 1. 2020

12-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Nástroj Vydavatel obálek slouží k zahrnutí součástí ze sestavy nejvyšší úrovně ve formě obálek do podsestavy.  Podívejte se v tomto návodu, jak na to.

Obálka sestavy je zvláštním typem součásti, jež má dvě hlavní funkce: lze ji použít jako referenční součást a jako nástroj výběru. Obálky jsou ignorovány v operacích sestavy – nezahrnují se do fyzikálních vlastností ani do kusovníku. Při kopírování (příkazy Lineární poleKruhové pole a Zrcadlení) se výslednou součástí stává také obálka – a ve stromu FeatureManageru se zobrazuje se symbolem obálky.

Tip: Před tím, než se podíváte, jak publikovat obálky z vrcholové sestavy do podsestavy, podívejte se na naše dva příspěvky:



Publikování obálky z vrcholové sestavy do podsestavy

V podsestavě můžete publikované obálky použít jako referenční součásti nezávisle vůči sestavě nejvyšší úrovně. Součásti obálky dědí změny ze sestavy nejvyšší úrovně.

Stejnou obálku může obsahovat více podsestav. Ty mohou obsahovat pouze jednu skupinu obálek publikovaných prostřednictvím Vydavatele obálek.

Pokud vyberte podsestavu jako cíl obálky, vytvoří se externí reference na nadřízenou sestavu. Složka Publikované obálky zobrazuje symboly externích referencí, která udávají stav reference obálky.

Vydavatel obálky je dostupný, když sestava obsahuje podsestavy. Nástroj není dostupný v režimu Přezkoumání velkého návrhu.



Postup vytváření obálky pro podsestavu

Otevřete si soubor EnvelopePublisher.SLDASM ze složky C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\envelope_publisher\.

1-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Z menu Nástroje vyberte příkaz Vydavatel obálky.

2-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Tip: Pokud není příkaz Vydavatel obálky dostupný, zkontrolujte možnosti systému Vnější odkazy:

  1. Z menu NástrojeMožnostiMožnosti systému vyberte záložku Vnější odkazy.
  2. V části sestavy vyberte:
  • Povolit vytváření odkazů, které jsou externí k modelu (1),
  • Typ referenční součásti Jakákoli součást (2),
  • V kontextuSestava nejvyšší úrovně (3).

3-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

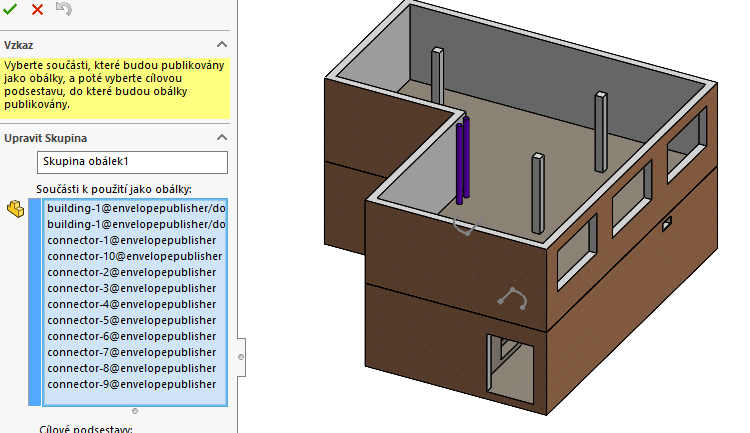

PropertyManageru Vydavatel obálek do pole Přidat skupinuSoučásti k použití jako obálky vyberte následující součásti:

  • v části Connectors vyberte všechny spojky (1),
  • vyberte ducting<1> (2),
  • v podsestavě (f) building<1> vyberte položky doorSubAssy<1> a doorSubAssy<2> (3).

4-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

PropertyManageru Vydavatel obálek do pole Cílové podsestavy vyberte pipeSubAssy<1>.

5-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Tip: Volitelně můžete změnit název skupiny obálek Envelope Group1.

Vyberte příkaz Přidat skupinu a dokončete příkaz potvrzovacím tlačítkem.

Ve FeatureManageru klikněte pravým tlačítkem na podsestavu PipeSubAssy<1> a klikněte na Otevřít podsesatvu.

6-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Volitelně můžete po zobrazení výzvy kliknout na tlačítko Obnovit. Nyní můžete pracovat se součástmi obálky v podsestavě.

7-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Využití publikování obálek z vrcholové sestavy do podsestavy můžete vidět v krátké ukázce (video: Radoslav Zavřel):



Zobrazení a skrytí obálek

Obálky můžete zobrazit nebo skrýt prostřednictvím menu ZobrazitSkrýt/zobrazit nebo panelu Průhledné zobrazení.

8-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Pokud vyberete příkaz Zobrazit obálky součástí, zobrazí se obálky patřící k součástem v sestavě nejvyšší úrovně. Příkaz Zobrazit obálky nejvyšší úrovně zobrazí obálky patřící k sestavě nejvyšší úrovně.



Úprava nastavení obálek

Postup otevření správce PropertyManager Vydavatel obálek je následující: v sestavě, která obsahuje podsestavu, klikněte na NástrojeVydavatel obálek.

9-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

PropertyManageru Vydavatel obálek vyberte v poli Skupiny obálek potřebnou skupinu…

10-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

… a proveďte případné úpravy.

11-SOLIDWORKS-2020-vydavatel-obalek-z-vrcholove-sestavy-do-podsestavy

Tip: Není-li položka Vydavatel obálky dostupná, zkontrolujte možnosti systému Externí reference:

  1. Z menu NástrojeMožnostiMožnosti systému vyberte záložku Externí reference.
  2. V části sestavy vyberte:
  • Povolit vytváření odkazů vně modelu,
  • Jakákoli součást jako hodnotu možnosti Typ referenční součásti,
  • Sestava nejvyšší úrovně jako hodnotu možnosti V kontextu.
