SOLIDWORKS 2020: Jak určit orientaci svislé osy

    / 11. 11. 2019

5-SOLIDWORKS-2020-jak-urcit-svislou-osu-orientace-pohledu

Kladete si často, která osa v SOLIDWORKSu je svislá? V aktuální verzi SOLIDWORKSu 2020 si můžete osy Y a Z definovat jako výchozí pro orientaci pohledů. Podívejte se v tomto tipu, jak na to.

Zajímavou novinkou v SOLIDWORKSu je možnost určit osu Y a Z jako výchozí svislou osu orientaci pohledů. Tato možnost změní orientaci pohledu pro standardní, ortogonální, pojmenovaný a podřízený pohled.



Postup určení orientace svislé osy orientace pohledu

Otevřete si model. Ve výchozím nastavení si můžete všimnout, že svislou osu představuje osa Y.

3-SOLIDWORKS-2020-jak-urcit-svislou-osu-orientace-pohledu

Z menu Zobrazit vyberte příkaz Orientace pohledu nebo jednoduše stiskněte Mezerník.

2-SOLIDWORKS-2020-jak-urcit-svislou-osu-orientace-pohledu

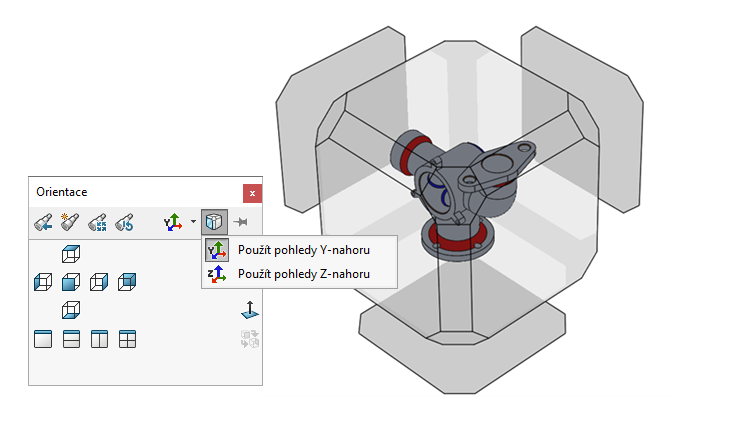

V dialogovém okně Orientace rozbalte malou černou šipku menu Použít pohledy a vyberte pohled podle potřeby:

  • Použít pohledy Y-nahoru,
  • Použít pohledy Z-nahoru.

1-SOLIDWORKS-2020-jak-urcit-svislou-osu-orientace-pohledu

Tip: Chcete-li tuto funkci použít u existujících modelů, musíte je otevřít a uložit v SOLIDWORKSu 2020 nebo novější verzi.
