SOLIDWORKS 2020: Jak vytvářet popisy myší na nedotykových zařízeních

    / 2. 1. 2020

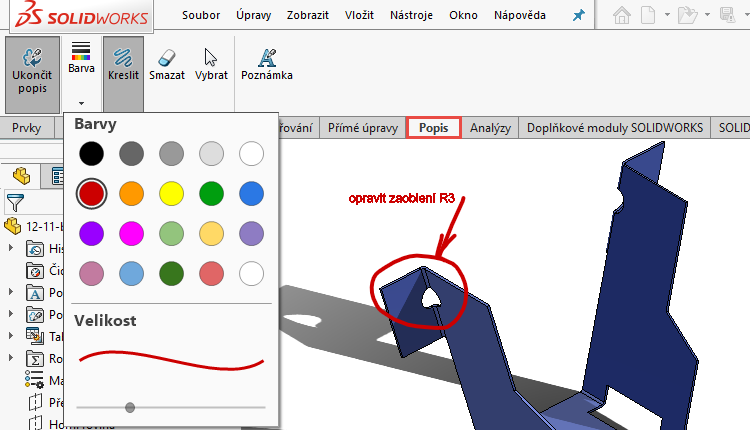

10-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

Komunikace mezi konstruktérem, technologem a projektovým týmem a jejich vzájemná vazba lze nejlépe vyjádřit popisem. V SOLIDWORKSu nyní můžete použít sadu nástrojů pro kreslení myší i na nedotykových zařízeních. Podívejte se, jak na to.

Popisem můžete vyjádřit rychle a efektivně návrh na změnu tvaru, rozměru a můžete tak snadno vytvářet popisy ve výkresech – například doplnit návrh na umístění geometrických tolerancí a úchylek tvaru a polohy. V SOLIDWORKSu je pro tyto účely určena sada nástrojů na samostatné záložce Popis v panelu CommandManageru.

7-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

Tip: Zobrazte si záložky PopisCommandManageru. Klikněte pravým tlačítkem na některou ze záložek v z kontextové nabídky vyberte Panely nástrojůPopis.

1-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni



Panel nástrojů Popis

Panel nástrojů se liší podle druhu zařízení – dotykové a nedotykové. Příkaz Dotyk není dostupný, jedná-li se o nedotykové zařízení.

Panel nástrojů Popis na dotykových zařízeních:

2020-01-03_8-06-06-1

Panel nástrojů Popis na nedotykových zařízeních:

11-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

Režim popisování spustíte v dané orientaci pohledu prostřednictvím příkazu Popisový pohled.

3-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

Vyberte příkaz Kreslit ze záložky Popis. Stisknete levé nebo pravé tlačítko a tažením myši vytvořte popisy. Chcete-li do dokumentu přidat text, vyberte příkaz Poznámka a umístěte levým tlačítkem pozici, kde bude text začínat. Změnu písma (font, velikost, barva, zarovnání atd.) provedete v menu Formát.

Tip: Při režimu kreslení popisu je uzamčená orientace pohledu. S modelem nelze otáčet, můžete si jej pouze přiblížit nebo oddálit.

Na záložce Popis naleznete další užitečné nástroje:

  • Prostřednictvím příkazu Barva můžete měnit barvu a velikost.

6-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

  • Chcete-li některý popis (nakreslený nebo poznámku) editovat nebo smazat, vyberte příkaz Vybrat a následně vyberte konkrétní popis.
  • Smazat popis můžete pomocí příkazu Smazat nebo klávesou Delete.

Režim popisování ukončíte tlačítkem Ukončit popis.

7-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

Tip: Ukončení popisu můžete provést stejně jako při skicování – pomocí tlačítka Ukončit popis v pravém horním rohu grafické plochy nebo prostřednictvím klávesy D.



Záložka PopisyX ve FeatureManageru

Pokud je v dokumentu vytvořený popis, ve FeatureManageru se objeví složka PopisyX se seznamem popisů. Pokud kliknete pravým tlačítkem na některou položku, zobrazí se kontextový panel nástrojů, který obsahuje příkazy:

  • Upravit popisový pohled – editace popisu,
  • Potlačit – potlačí popis,
  • Orient – změní orientaci pohledu do pohledu kolmého na rovinu popisu,
  • Skrýt – skryje popis,
  • Exportovat popis – exportuje popis do jednoho z datových formátů PDF, BMP, JPG, PNG a TIF.

8-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni



Informace o vytvoření popisu

Popisy ukládají datum vytvoření, čas a ID autora. Tyto údaje se objeví v náhledu na popis a při exportu popisu do souboru.

9-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni



Jak hromadně skrýt nebo zobrazit popisy

Popisy lze v dokumentu skrýt nebo zobrazit jednotlivě (viz kontextový panel popisu → Skrýt) nebo hromadně. Pro zobrazení nebo skrytí všech popisů v dokumentu vyberte příkaz z panelu Průhledné zobrazeníZobrazit/skrýt položkyZobrazit popisy.

2-SOLIDWORKS-2020-novinky-popis-na-nedotykove-zarizeni

Popisy můžete taky zobrazit nebo skrýt prostřednictvím složky Popis ve FeatureManageru.
