SOLIDWORKS 2020: Novinky v sestavách #2

    / 15. 1. 2020

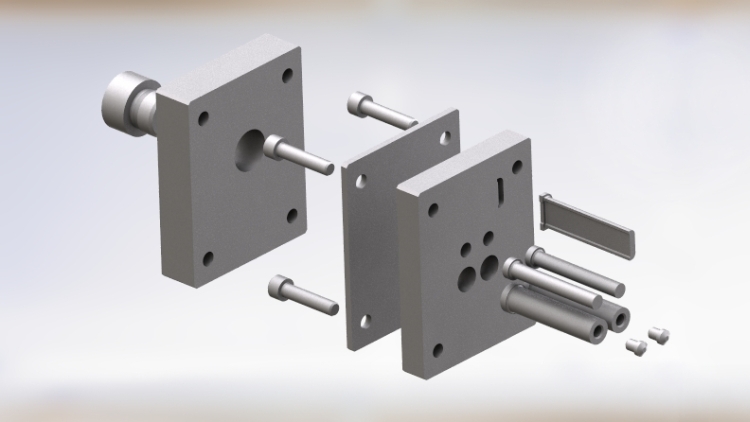

6-SolidWorks-rozlozeny-pohled-automaticke-usporadani-inteligentni

Dalšími zajímavými novinkami v SOLIDWORKSu 2020 jsou lepší ovládání automatického rozložení pohledů a opětovné použití rozložení z vícetělového dílu v sestavě. Podívejme se na zajímavé novinky podrobněji.

Automatické uspořádání součástí v rozložených pohledech

V nové verzi SOLIDWORKSu 2020 můžete povolit možnost Automaticky uspořádat součásti pro existující kroky rozložení. Vybrat můžete střed, přední nebo zadní část vymezovacího rámečku jako pořadí automatického uspořádání součástí.

Novou funkci si můžete vyzkoušet v následujícím postupu:

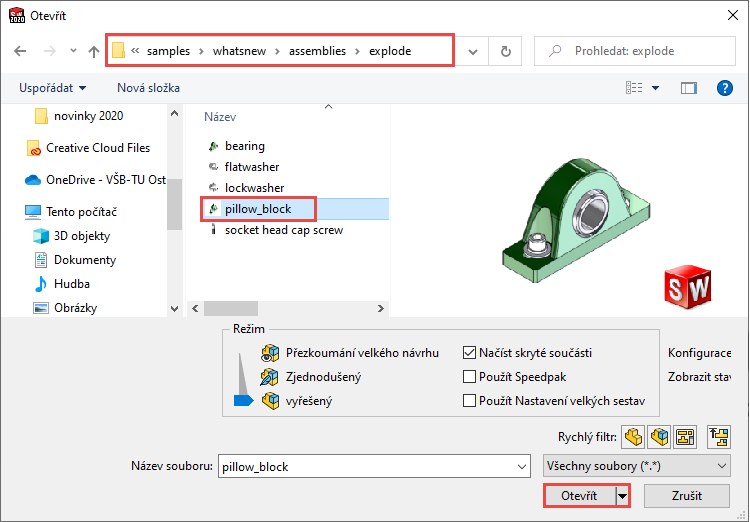

Otevřete si soubor pillow_block.SLDASM ze složky C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\explode\.

1-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

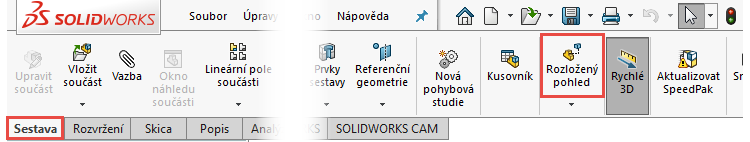

Ze záložky Sestava vyberte příkaz Rozložený pohled.

2-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

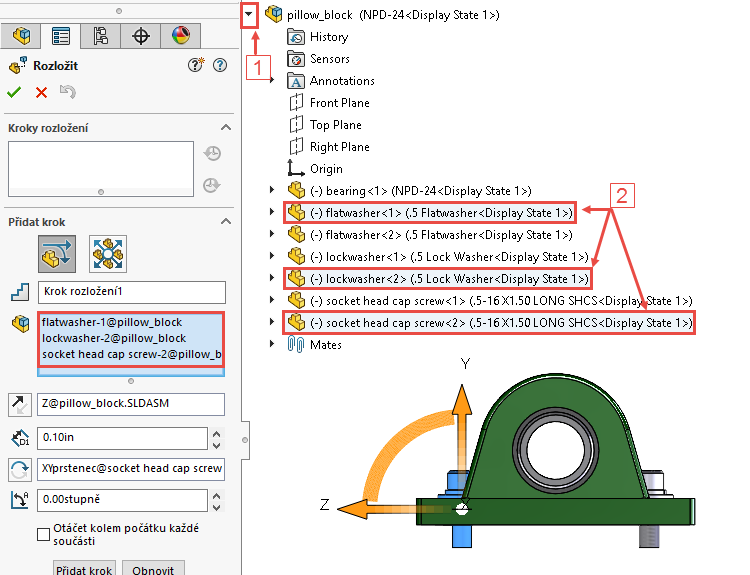

PropertyManageru Rozložit rozbalte malou černou šipkou v levém horním rohu (1) FeatureManager a vyberte tyto součásti (2):

  • Flatwasher<1>,
  • Lockwasher<2>,
  • Socket head cap srew <2>.

3-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

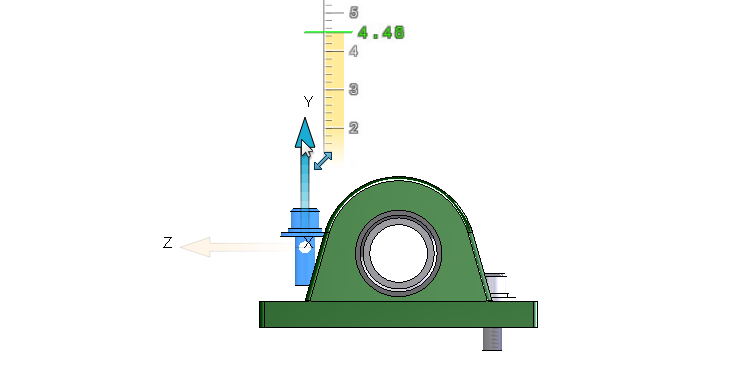

Přetažením Osy Y rozložte součásti.

4-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

V části Možnosti vyberte možnost Automaticky uspořádat součásti, vyberte možnost vymezovacího rámečku a vodorovným posuvníkem upravte odstupy podle potřeby:

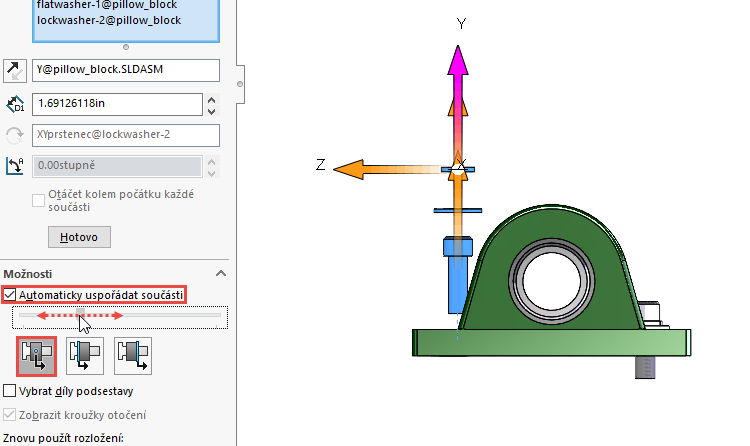

  • Požít střed vymezovacího rámečku k řazení součástí pro automatické uspořádání – provede automatické uspořádání od středu vymezovacího rámečku,

5-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

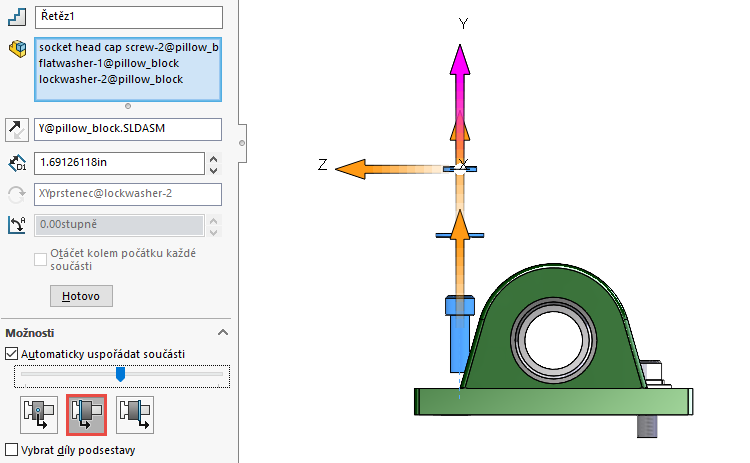

  • Požít konec vymezovacího rámečku k řazení součástí pro automatické uspořádání – provede automatické uspořádání od zadní části vymezovacího rámečku,

6-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

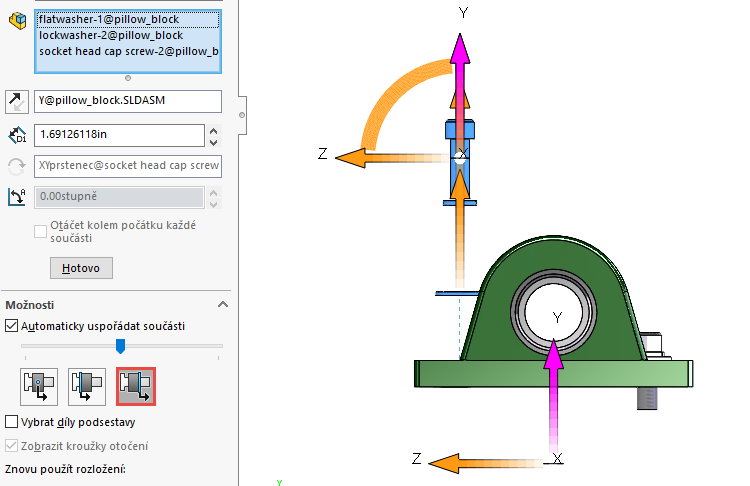

  • Požít začátek vymezovacího rámečku k řazení součástí pro automatické uspořádání – provede automatické uspořádání od přední části vymezovacího rámečku.

7-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti

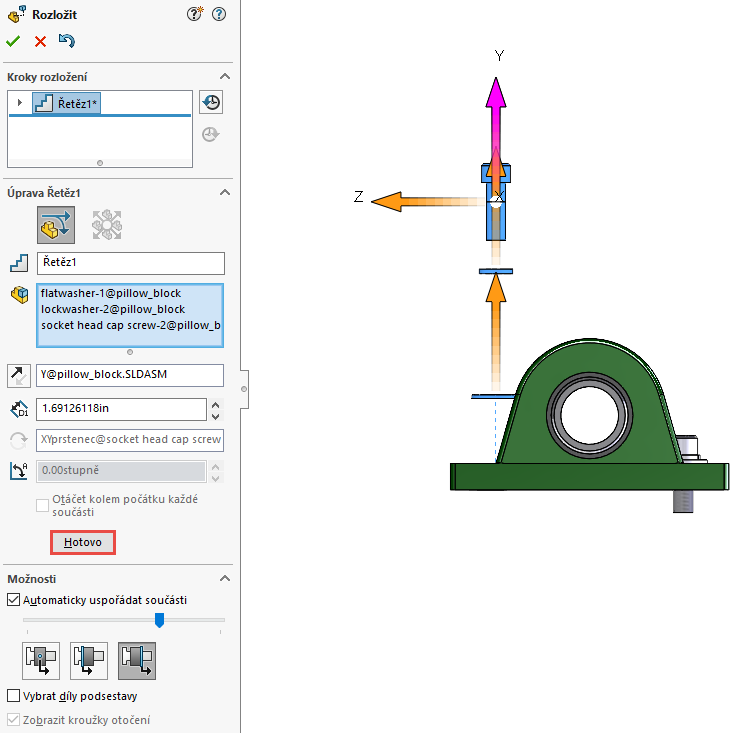

Vyberte možnost Hotovo a dokončete rozložený pohled potvrzovacím tlačítkem.

8-SOLIDWORKS-2020-rozlozene-pohledy-flexibilni-soucasti



Opětovné použití rozloženého pohledu na díl s více těly

Rozložený pohled na vícetělový díl můžete znovu použití v rozloženém pohledu na úrovni sestavy. Toto chování se podobá opakovanému použití rozložené podsestavy v rozloženém pohledu.

Opakovaně použitý krok rozložení se zobrazí v grafické oblasti jako pln rozložený. Jestliže díl s více těly obsahuje více rozložených pohledů, můžete si vybrat ten pohled, který bude použit.

V SOLIDWORKSu nelze zobrazit jednotlivé kroky, které byly znovu použity z dílu s více těly. Jednotlivé kroky nejsou animovány, když použijete příkazy Animovat rozložení nebo Animovat složení. Opakovaně použitý rozložený pohled se zobrazí jako jeden krok ve správci PropertyManageru Rozbalit.

Postup opětovného použití rozložení pohledu na díl s více těly:

Otevřete si sestavu, která obsahuje rozložený pohled na vícetělový díl.

Ve správci ConfigurationManageru klikněte pravým tlačítkem na rozložený pohled a z místní nabídky vyberte příkaz Upravit prvek.

Ve správci PropertyManageru vyberte díl s více těly v části Kroky rozložení.

V části Možnosti vyberte položku Díl od.

Díl s více těly se rozloží v grafické ploše. Rozložený pohled na díl s více těly se přidá jako krok do části Kroky rozložení.

Dokončete rozložený pohled potvrzovacím tlačítkem.



Automatické rozložení pohledu a vícetělových dílů v sestavě je znázorněno v krátké ukázce: (video: Radoslav Zavřel, SolidVision):
