SOLIDWORKS 2020: Představujeme novinky pro díly a sestavy

    / 3. 2. 2020

10-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

V nové verzi SOLIDWORKSu 2020 můžete v sestavách a dílech prostřednictvím nástroje Kontrola přesahů izolovat součásti po zavření PropertyManageru nebo uložit soubor jako kopii s podmnožinou konfigurací. V tomto krátkém návodu se dozvíte, jak na to.

Izolace přesahů

Prostřednictvím nástroje Kontrola přesahů pro sestavy a vícetělových díly můžete označit přesahy, součásti nebo těla, které se mají izolovat po zavření PropertyManageru Kontrola přesahů.

Postup izolace přesahů:

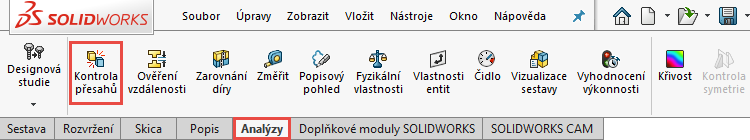

Otevřete si sestavu nebo vícetělový díl a klikněte a ze záložky Analýzy vyberte příkaz Kontrola přesahů.

1-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

PropertyManageru Kontrola přesahů vyberte tlačítko Spočítat.

2-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

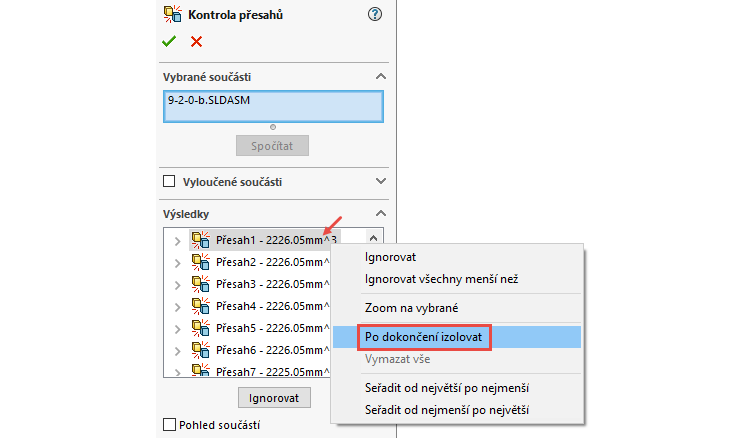

V části výsledky klikněte pravým tlačítkem na přesah a vyberte Po dokončení izolovat.

3-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

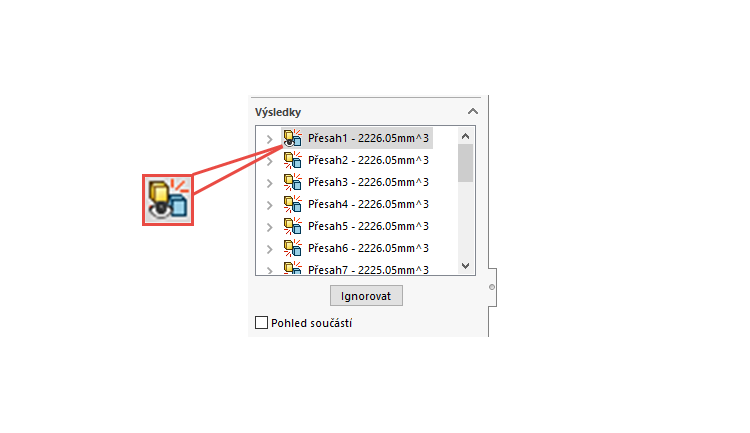

Izolované přesahy se zobrazí se symbolem oka v levém dolním rohu ikony.

4-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

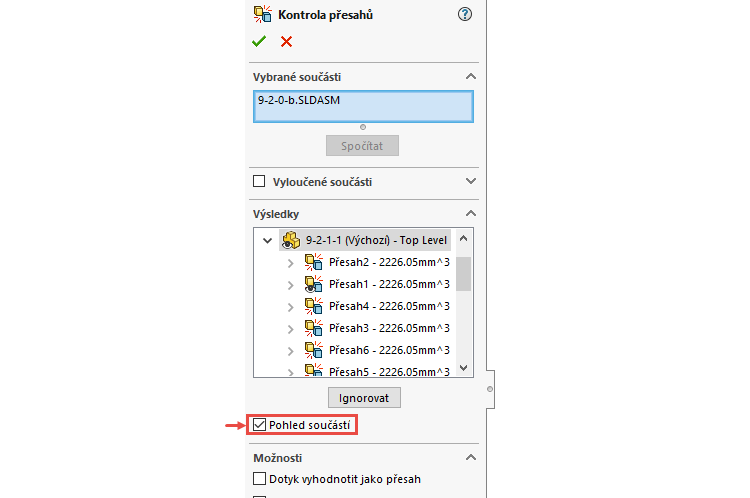

Potom co vyberete možnost Pohled součásti v případě sestav nebo Pohled těla v případě vícetělových dílů, můžete vybrat příkaz Izolovat po dokončení u nadřazené součásti, podřízené součásti nebo přesahu.

5-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

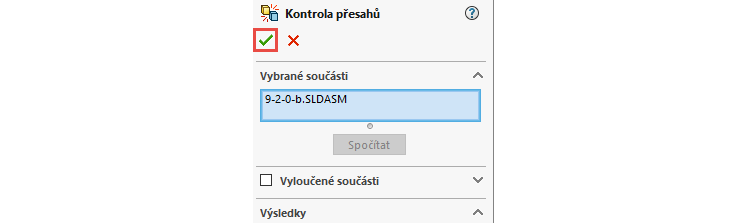

Dokončete úpravy potvrzovacím tlačítkem.

6-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

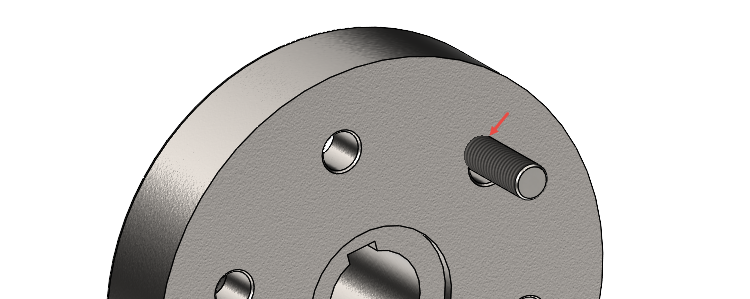

Označené přesahy se zobrazí v grafické ploše.

7-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci

Pro ukončení izolace vyberte tlačítko Ukončit izolaci v panelu nástrojů Izolovat.

8-SOLIDWORKS-2020-izolace-presahu-ukladani-jako-podmnozina-konfiguraci



Uložit jako kopii s podmnožinou konfigurací (uložení vybraných konfigurací modelu)

V SOLIDWORKSu 2020 a novějších verzích můžete uložit kopii dílu nebo sestavy s podmnožinou konfigurací. Pokud vyberete konfigurace pro uložení, aktivní konfigurace se vybere jako výchozí. Nadřazená konfigurace odvozené konfigurace se vybere s odvozenou konfigurací. Nelze vybrat možnost zrušení aktivní konfigurace nebo nadřazené konfigurace.

Propojené stavy zobrazení zůstávají ve zkopírovaném modelu.

Postup uložení jako kopie s podmnožinou konfigurace:

Otevřete si model, klikněte pravým tlačítkem na konfiguraci v ConfigurationManageru a vyberte možnost Uložit konfigurace.

V dialogovém okně Uložit konfigurace jako novou sestavu/díl vyberte konfiguraci. Všechny konfigurace vyberte kliknutím na tlačítko Uložit.

Vyberte možnost Uložit vybrané.

V okně Uložit jako vyberte Uložit.

Tip: V okně nelze měnit typ souboru (Uložit jako typ).

Postup je zřejmý z krátkého videa (Radoslav zavřel, SolidVision):
