Správný postup výběru hran při tvorbě zaoblení hraje roli

    / 3. 12. 2014

4-zaobleni-spravny-postup

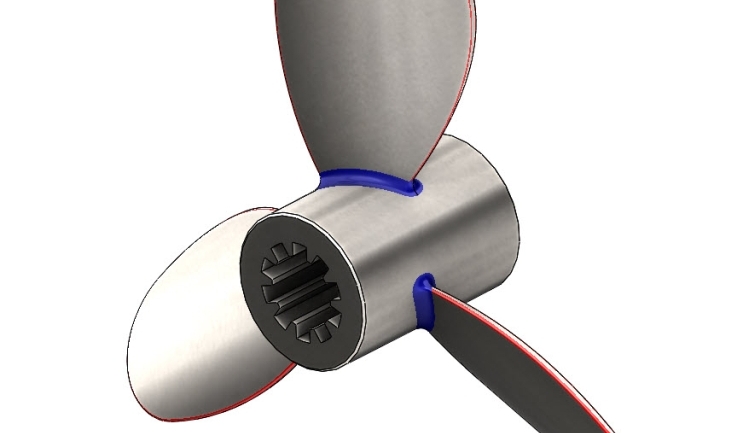

Při zaoblení přechodových hran hraje významnou roli pořadí, v kterém je vytváříme. Srovnejte tvorbu zaoblení na modelu lodního šroubu.

Z hlediska optimálního obtékání vody kolem lopatek je na lodním šroubu potřeba vytvořit zaoblení přechodových hran. Zaoblení se musí vytvořit na hraně lopatek a na přechodových hranách mezi lopatkou a dříkem. Postup výběru hran při tvorbě zaoblení hraje v tomto případě významnou roli.

0-zaobleni-spravny-postup

Pokud vytvoříme jako první zaoblení na přechodových hranách mezi lopatkou a dříkem, tak je tvar zaoblení špatný již na první pohled.

1-zaobleni-spravny-postup

Z tohoto důvodu je nutné vytvořit zaoblení v opačném pořadí.

2-zaobleni-spravny-postup

Rozdíl mezi zaoblením a jeho postupem je patrný s obrázku.

3-zaobleni-spravny-postup
