Stínítko pro výrobu 3D tiskem: Výkres

    / 22. 10. 2019

96-SOLIDWORKS-stinitko-lampa-3D-tisk-postup-navod-tutorial

Stínítko může být zajímavým designovým doplňkem každé domácnosti. Podívejte se na naše zadání a postup modelování, jak zkonstruovat stínítko v SOLIDWORKSu, které je kompatibilní se závěsným kabelem, objímkou a žárovkou od nábytkářské firmy IKEA.

Při tvorbě modelu stínítka se naučíte vytvářet skici, prostorový model přidáním rotací, zakládat novou skicu, rozdělit model na dvě a více těl, pracovat s více těly, vytvářet skořepinu, odebrat opačnou stranu modelu, kruhové pole a booleovskou operaci sloučení více těl v jedno tělo.

95-SOLIDWORKS-stinitko-lampa-3D-tisk-postup-navod-tutorial

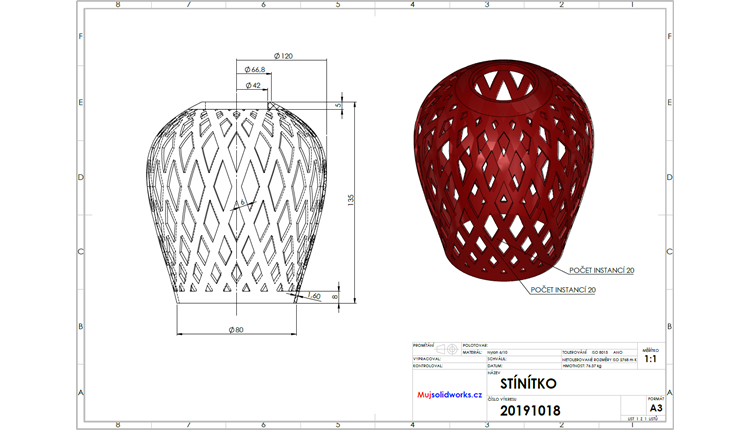

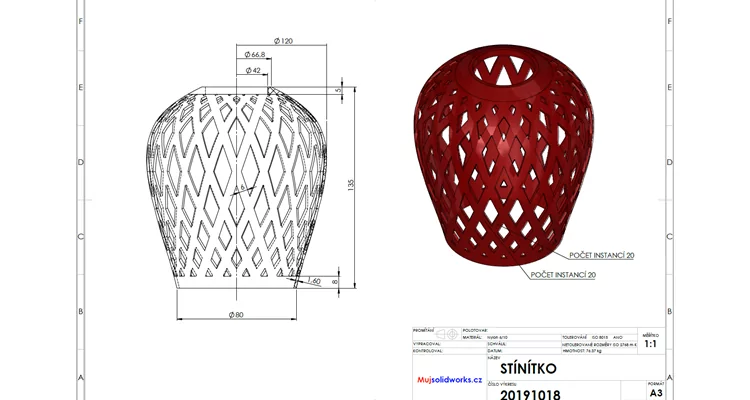

Postup modelování vychází ze zadání, kterým je výkres. Ten obsahuje všechny nutné informace pro konstrukci modelu.

99-SOLIDWORKS-stinitko-lampa-3D-tisk-postup-navod-tutorial

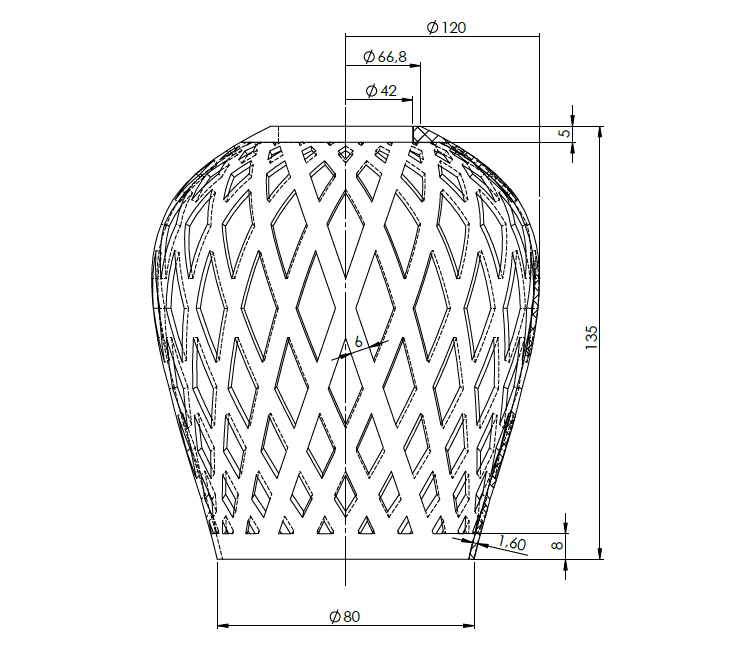

Detailní pohled na nárys.

97-SOLIDWORKS-stinitko-lampa-3D-tisk-postup-navod-tutorial

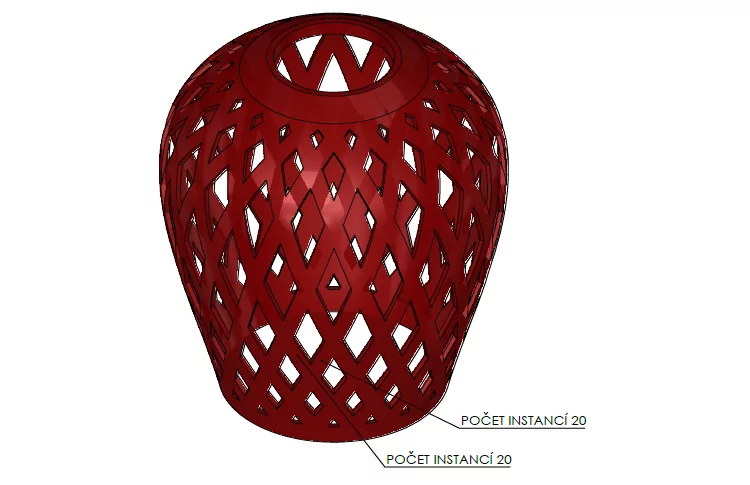

Detailní pohled na izometrický pohled, ze kterého je zřejmý počet instancí kruhového pole.

98-SOLIDWORKS-stinitko-lampa-3D-tisk-postup-navod-tutorial

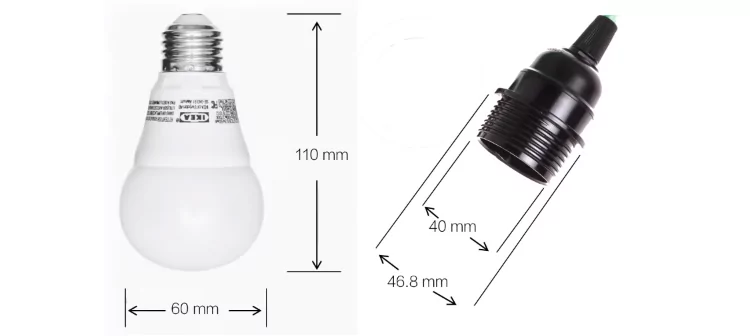

Výkres a rozměry modelu vyházejí z objímky a žárovky, kterou koupíte v obchodním domě IKEA.

0.2-SOLIDWORKS-stinitko-lampa-3D-tisk-postup-navod-tutorial

Vyzkoušejte si zkonstruovat model sami, pokud si nebudete vědět rady podívejte se na náš návod krok za krokem.
