Tip: Co dělat, když se podsestava rozpadne v kusovníku

    / 12. 9. 2016

0-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

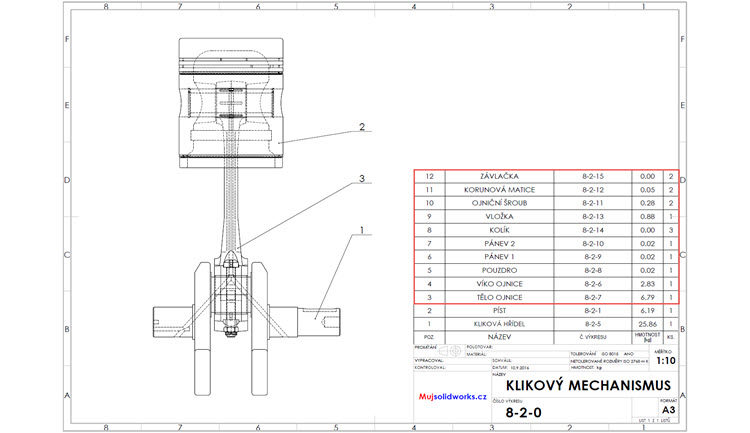

Stalo se vám na výkrese sestavy, že se v kusovníku namísto podsestavy vypisují její součásti? Poradíme vám, jak nastavit typ kusovníku a související možnosti zobrazení ve vlastnostech konfigurace podsestavy.

Nastavení kusovníku si ukážeme na sestavě klikového mechanismu, která se skládá z:

  • pístu (podsestava),
  • ojnice (podsestava),
  • kliková hřídel (díl).

1-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Vložíte-li do výkresu vrcholové sestavy kusovník, můžete v PropertyManageru Kusovník nastavit typ kusovníku → pole Typ kusovníku.

2-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Jen nejvyšší úroveň

Vypisují se díly a podsestavy, nevypisují se součásti podsestav.

3-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Jen díly

V kusovníku se nevypisují podsestavy, ale součásti podsestavy jako samostatné položky (podsestava se rozpadne).

4-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Odsazený

V kusovníku se vypisují podsestavy a součásti podsestavy pod příslušnou podsestavou.

V roletové nabídce můžete nastavit různé úrovně číslování:

  • žádné,
  • jednoduché,
  • detailní.

5-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily



Co dělat, když se podsestava rozpadne v kusovníku?

Pokud nastane situace, že se podsestava v kusovníku rozpadá – vypisují se její součásti – přesto, že je nastavený požadovaný typ kusovníku, postupujte v nastavení problematické konfigurace podsestavy. Postup a vypisování položek v kusovníku si ukážeme na podsestavě ojnice.

Otevřete podsestavu a v záložce ConfigurationManageru klikněte pravým tlačítkem na název problematické konfigurace podsestavy. Z Místní nabídky vyberte příkaz Vlastnosti.

6-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

PropertyManageru Vlastnosti konfigurace můžete v poli Možnosti kusovníku zvolit jeden ze tří typů zobrazení dílčích součástí podsestavy ojnice v kusovníku.

7-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily



Zobrazit

Je-li zatržena volba Zobrazit a v PropertyManageru KusovníkTyp kusovníkuJen nejvyšší úroveň, v kusovníku se vypisují díly a podsestavy.

8-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Pokud je zatržena volba Zobrazit a v PropertyManageru KusovníkTyp kusovníkuJen díly, v kusovníku se vypisují díly a součásti podsestav ojnice a pístu.

9-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily



Skrýt

Je-li zatržena volba Skrýt a v PropertyManageru KusovníkTyp kusovníkuJen nejvyšší úroveň, v kusovníku se vypisují díly a podsestavy.

10-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Pokud je zatržena volba Skrýt a v PropertyManageru KusovníkTyp kusovníkuJen díly, v kusovníku se vypisují díly, součásti podsestavy pístu a podsestava ojnice, která se nerozpadne – v kusovníku se vypisuje jako jedna položka.

11-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily



Propagovat

Je-li zatržena volba Propagovat a v PropertyManageru KusovníkTyp kusovníkuJen nejvyšší úroveň, v kusovníku se vypisují díly, součásti podsestavy ojnice (podsestava se rozpadne přesto, že je nastavený typ kusovníku Jen nejvyšší úroveň) a podsestava pístu, která se vypisuje, jako jedna položka (podsestava se nerozpadla).

12-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily

Pokud je zatržena volba Propagovat a v PropertyManageru KusovníkTyp kusovníkuJen díly, v kusovníku se vypisují díly a součásti podsestav ojnice a pístu (obě podsestavy se rozpadnou).

13-Mujsolidworks-kusovnik-sestava-rozpadne-se-nerozpadne-nastaveni-vypisuje-dily
