Tlakoměr #11: Šroubení

    / 12. 11. 2014

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (15)

Šroubení je určeno pro připojení tlakoměru k měřicímu zařízení. Středem šroubení vede propojovací otvor k Bourdonově trubici. Při změně tlaku se trubice natahuje a přes ozubení ukazuje tlak na stupnici.

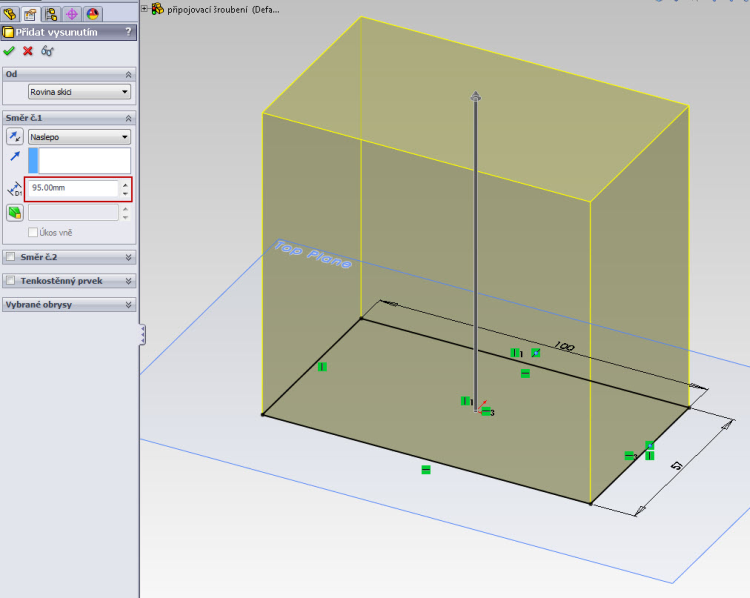

Založte nový dokument Dílu a založte v Horní rovině náčrt. Nakreslete obdélník o velikosti stran 100 a 57 mm. Vysuňte náčrt příkazem Přidání vysunutím do vzdálenosti 95 mm.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (1)

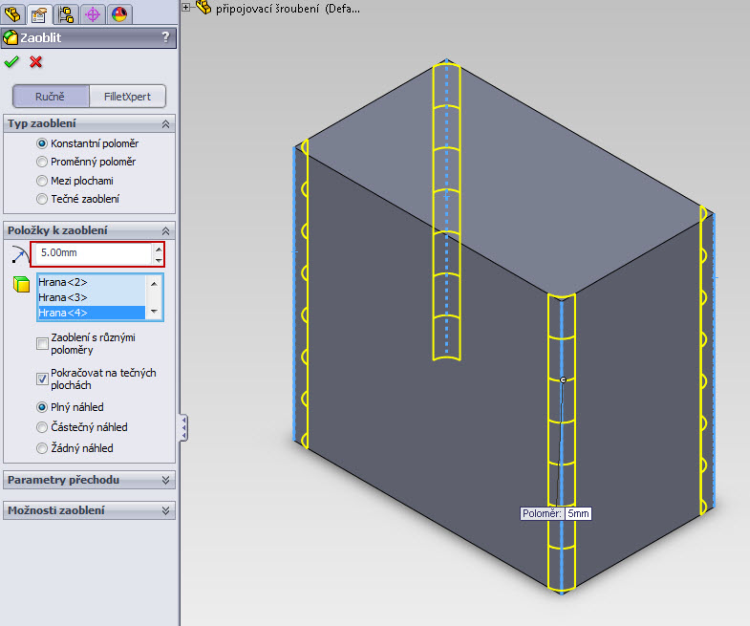

Zaoblete hrany obdélníku poloměrem o velikosti 5 mm.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (2)

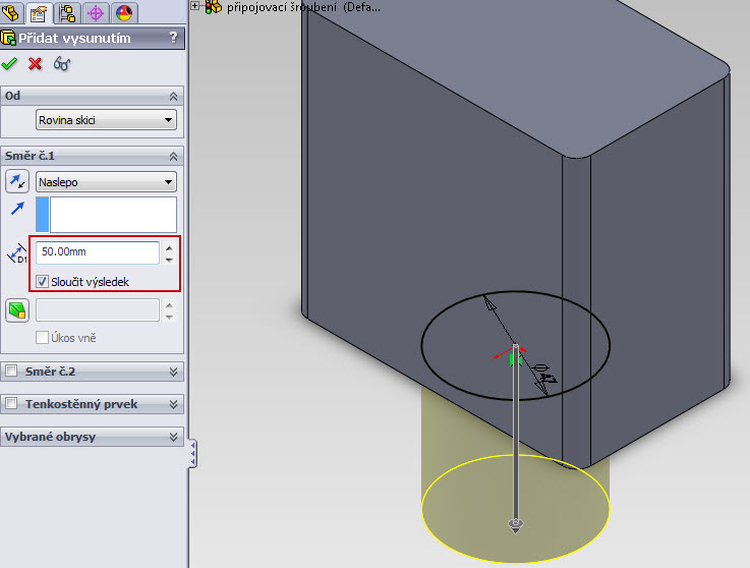

Založte náčrt na spodní straně obdélníku. Nakreslete kružnici o průměru 47 mm a vysuňte ji do vzdálenosti 50 mm.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (3)

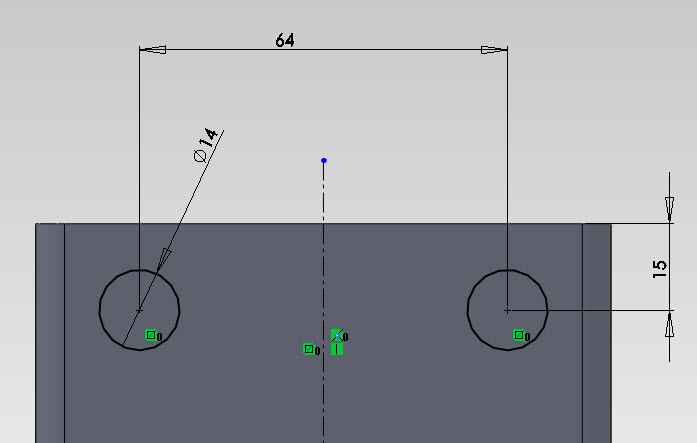

Nakreslete náčrt na přední straně kvádru skládající se ze dvou kružnic o průměru 14 mm. Od horní hrany leží střed kružnic ve vzdálenosti 15 mm a jejich rozteč je 64 mm.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (4)

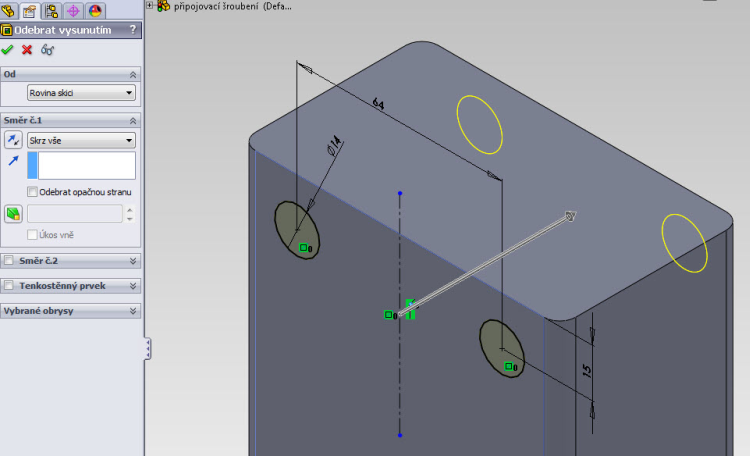

Odeberte kružnice skrz celý model příkazem Odebrání vysunutím.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (5)

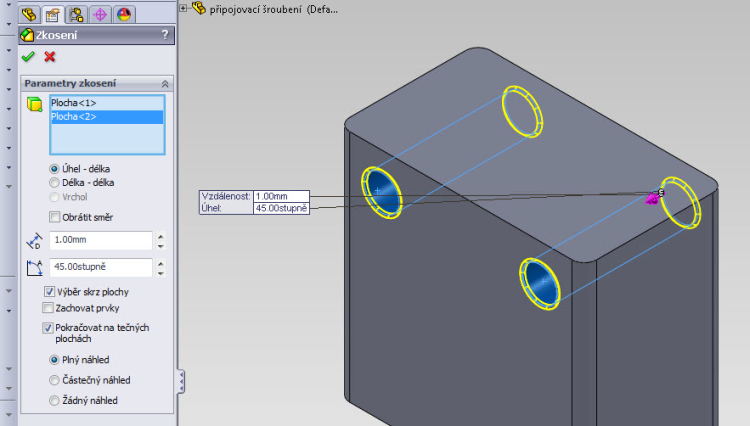

Srazte vnitřní hrany otvorů velikostí 1 × 45 stupňů.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (6)

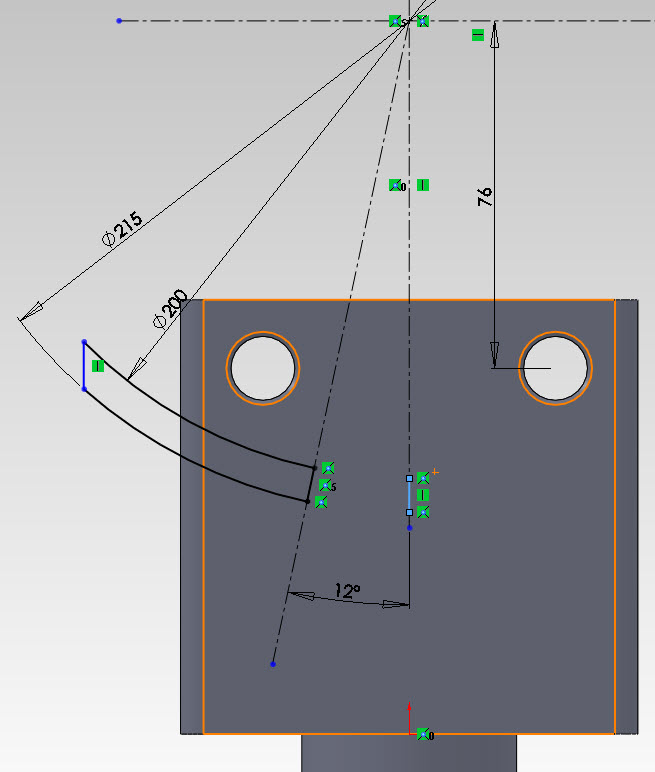

Založte náčrt v Přední straně a nakreslete profil drážky pro umístění trubice.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (7)

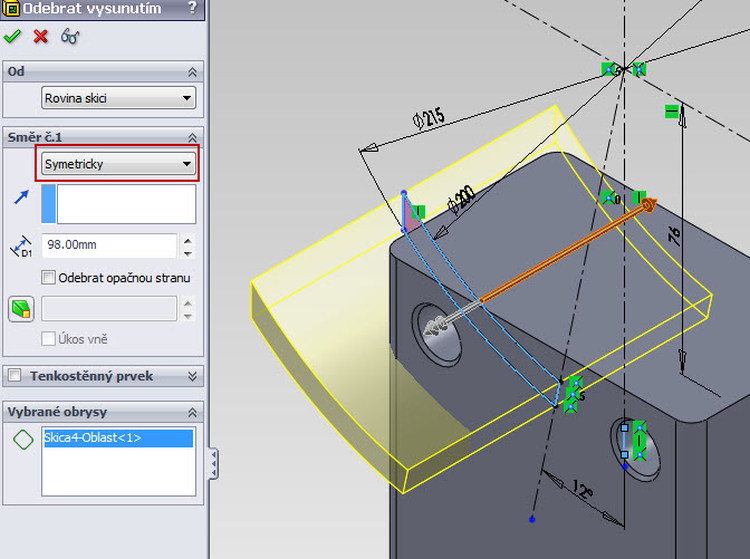

Odeberte drážku příkazem Odebrání vysunutím skrz celý model.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (8)

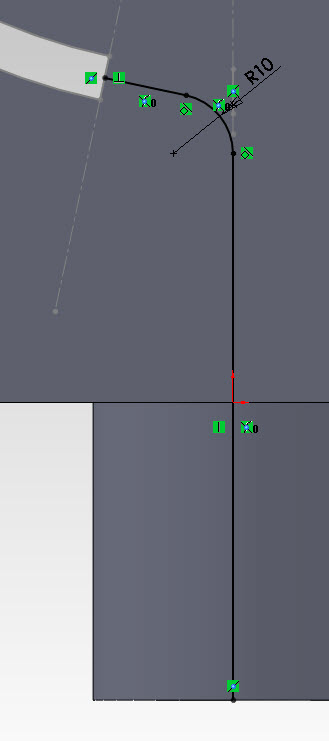

V Přední rovině nakreslete náčrt, který bude sloužit jako trasa pro odebrání tažením kružnice. Ukončete náčrt.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (9)

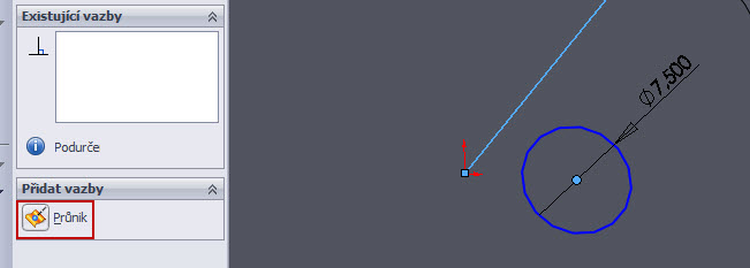

Založte nový náčrt na spodní straně šroubení. Nakreslete kružnici o průměru 7,5 mm a přidejte vazbu Průnik mezi střed kružnice a náčrt kreslený v předchozím kroku. Ukončete náčrt.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (10)

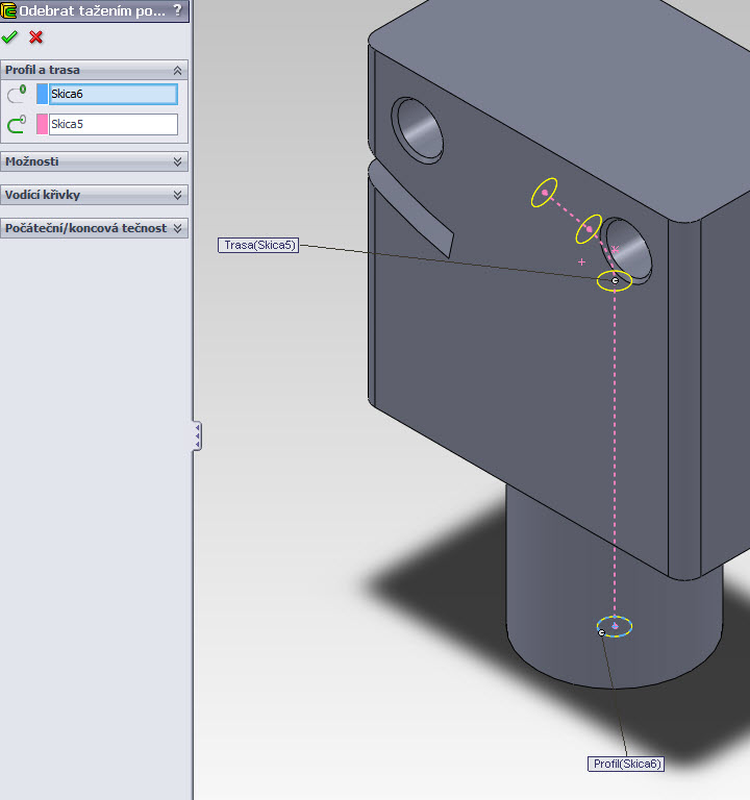

Vyberte příkaz Odebrání tažením po křivce z panelu Prvky. Označte kružnici jako profil a náčrt jako trasu. Zkontrolujte náhled a dokončete příkaz.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (11)

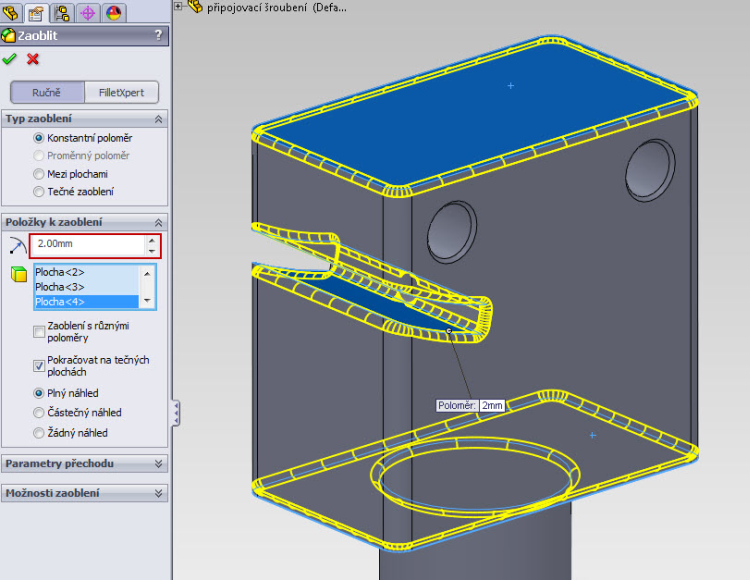

Příkazem Zaoblit zaoblete označené hrany poloměrem 2 mm.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (12)

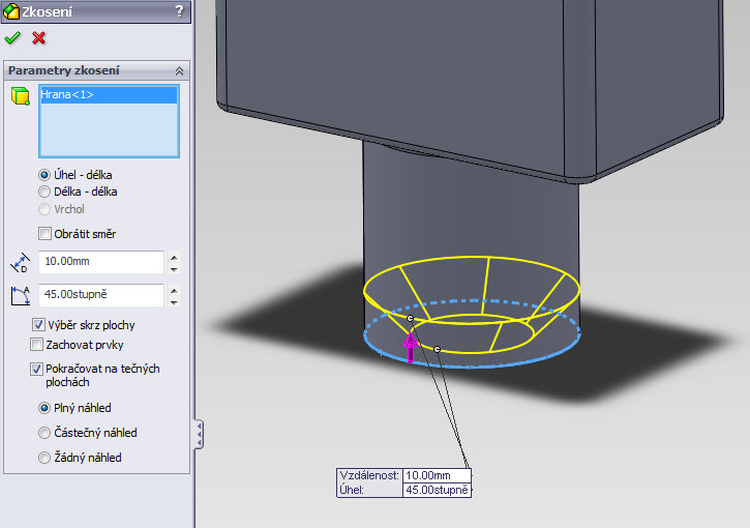

Srazte hranu šroubení příkazem Zkosit velikostí 10 × 45 stupňů.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (13)

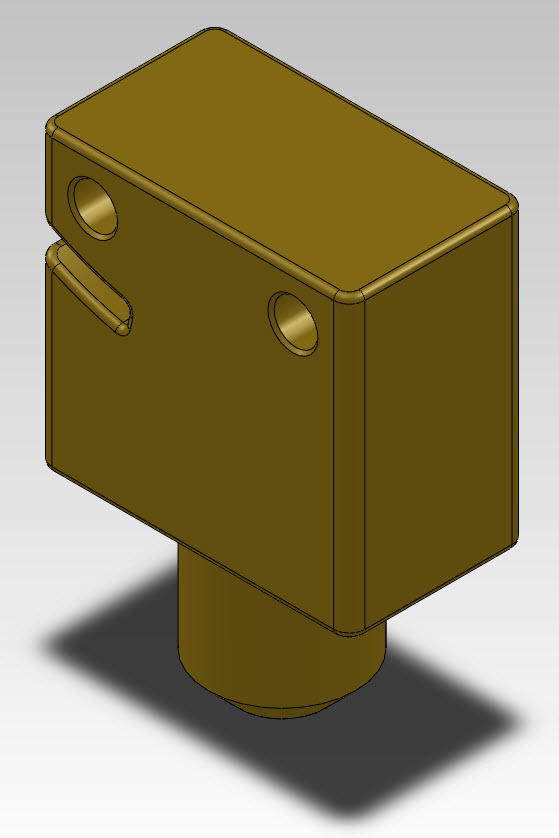

Přidejte modelu texturu mosazi. Model šroubení je hotový.

1-Solidworks-navod-tutorial-sroubeni-postup-manometr-tlakomer (14)
