Tlakoměr #15: Šroub M12

    / 9. 12. 2014

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava 11

Šrouby tlakoměru slouží k upevnění stupnice na tělo tlakoměru a upevnění krytu. Model šroubů zvládne i začátečník.

Založte nový Díl a vytvořte náčrt v Přední rovině. Nakreslete profil šroubu, který se skládá z přímek a oblouku. Zakótujte náčrt, srazte hranu 0,5 × 45 stupňů a vyberte příkaz Přidání rotací ze záložky Prvky.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (1)

Rotujte náčrt kolem vodorovné osy. Zkontrolujte náhled a dokončete příkaz.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (2)

Založte nový náčrt v Přední rovině. Vyberte příkaz Obdélník s počátkem v rohu a nakreslete jej tak, aby byl počátek souřadného systému uvnitř obdélníku. Klikněte levým tlačítkem myši na levou svislou přímku a vyberte z plovoucí nabídky příkaz Vybrat středový bod. Stiskněte klávesu Ctrl, vyberte počátek souřadného systému a přidejte vazbu Vodorovná.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (4)

Zakótujte obdélník podle obrázku a vyberte příkaz Odebrání vysunutím ze záložky Prvky.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (5)

Odeberte obdélník parametrem Symetricky a vzdálenost nastavte tak, aby byla odebrána drážka na hlavě šroubu. Zkontrolujte náhled a dokončete příkaz.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (6)

Z nabídky Vložit a záložky Popisy vyberte příkaz Kosmetický závit.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava 7

Označte hranu šroubu, čelní plochu dříku a nastavte parametry závitu M12. Dokončete příkaz.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava 8

Klikněte na záložku Možnosti, kterou naleznete v horní části obrazovky.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava 9

V záložce Vlastnosti dokumentu vyberte nastavení Detailování a aktivujte funkci Stínované kosmetické závity. Potvrďte změny tlačítkem OK.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava 10

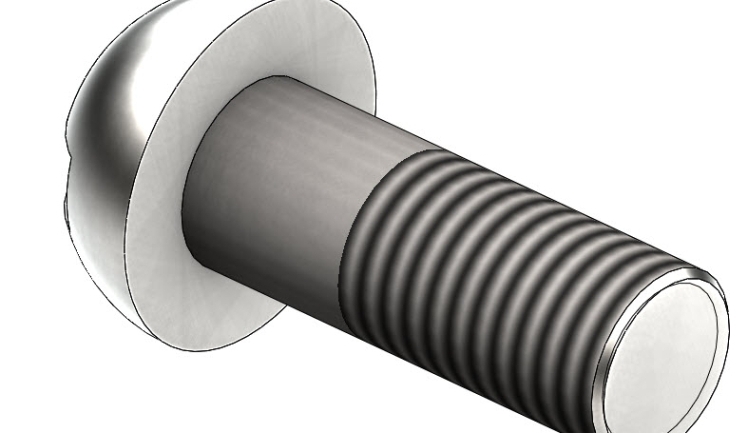

Změňte texturu modelu nebo přiřaďte modelu materiál — např. ocel. Model šroubu M12 je hotový.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava 11
